INVENTOR MGHP-12 User Manual

Abb.16a Abb.16b
Lochsitz
Haken
Abb. 17

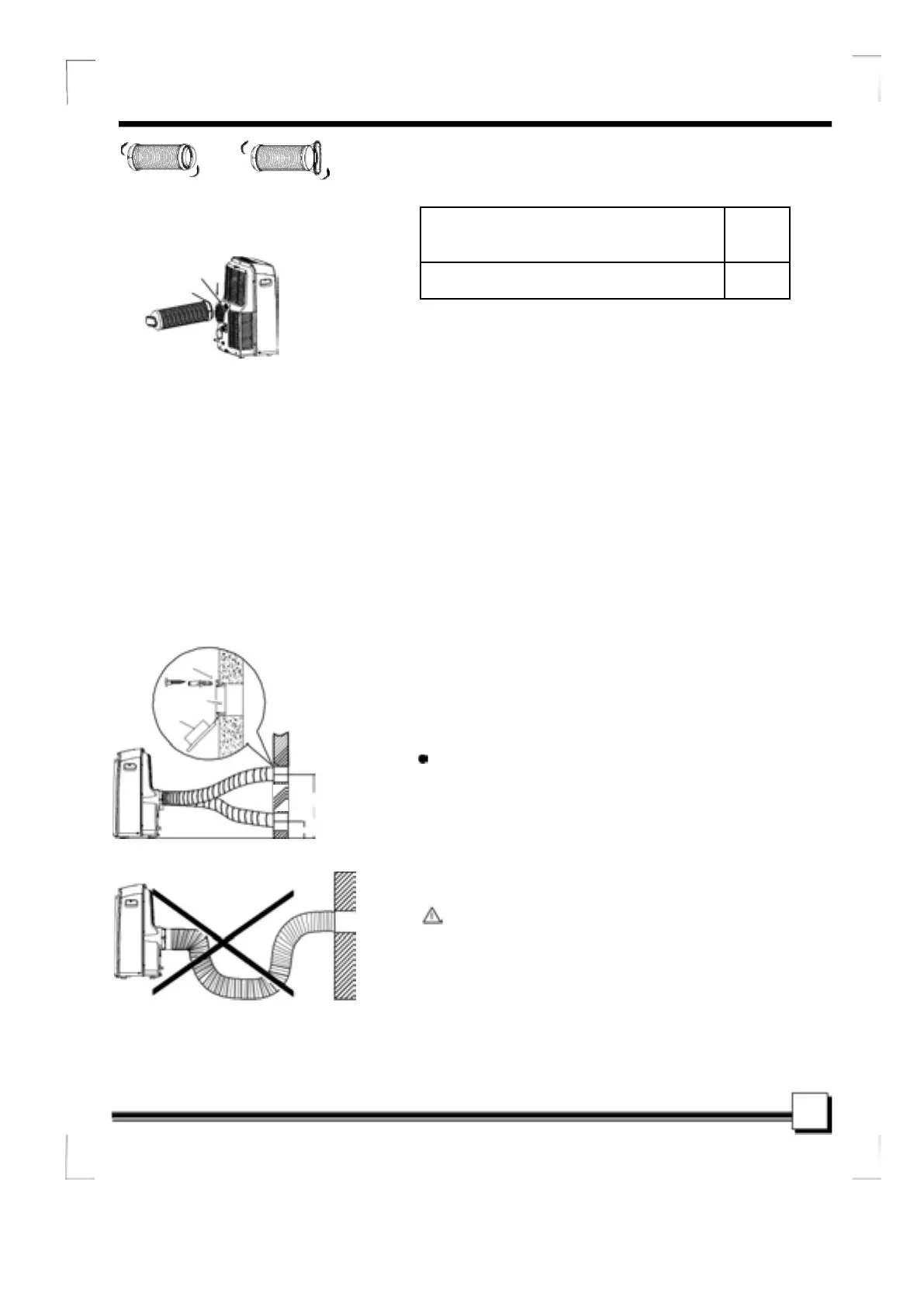

INSTALLATIONSANLEITUNGEN
Abgasschlauchsnstallation:
Der Abluftschlauch und der Adapter müssen entsprechend dem
Verwendungsmodus installiert oder entfernt werden.
KÜHL, WÄRME (Wärmepumpentyp) oder AUTO
Installieren
Modus
LÜFTER, ENTFEUCHTEN oder WÄRME (Elektrowärmetyp)
Entfernen
Modus
1. Installieren Sie den Adapter B und Adapter I ich auf den
Abluftschlauch wie in Abb. 16a oder 16a gezeigt wird. Wenden
Sie sich an den vorherigen Seiten über die Fensterausrüstungs-
Installation.
2. Stellen Sie den Haken des Abluftschlauch in den Lochsitz des
Luftauslasses zurück und schieben Sie den Abluftschlauch
(siehe Abb. 17) entlang der Pfeilrichtung nach unten zur
Installation.
Spreizdübel
Position
Adapter A
Adapter
Kappe
max 120CM
min 30CM
Abb.18
Der Abluftschlauch kann in die Wand eingebaut werden
(Gilt nicht für die Geräte ohne Adapter A, Spreizdübel und
Holzschrauben als Zubehör).
1. Bereiten Sie ein Loch in der Wand vor. Installieren Sie den
Wandauslass-Adapter A an die Wand (von aussen) unter
Verwendung von 4 Spreizdübeln und Holzschrauben, um
sicher zu sein, dass er fest sitzt. (Siehe Abb.18)
2. Bringen Sie den Abluftschlauch an den Wandauslass-Adapter A an.
Hinweis:
Decken Sie das Loch mit Hilfe der Adapterkappe ab, wenn sie
nicht in Gebrauch ist.
Der Abluftschlauch kann gemäß der Installationsanforderung
mäßig komprimiert oder erweitert werden, aber es ist
wünschenswert, die Schlauchlänge möglichst gering zu halten.
WICHTIG:
DEN ABLUFTSCHLAUCH NICHT ÜBERDEHNEN (Siehe Abb.19)
VORSICHT:
Stellen Sie sicher, dass es kein Hindernis um die
Luftaustrittsöffnung des Abluftschlauchs (im Bereich von 500
mm) gibt, um das reibungslose Funktionieren des
Abluftsystems zu gewährleisten.
Abb.19
12
