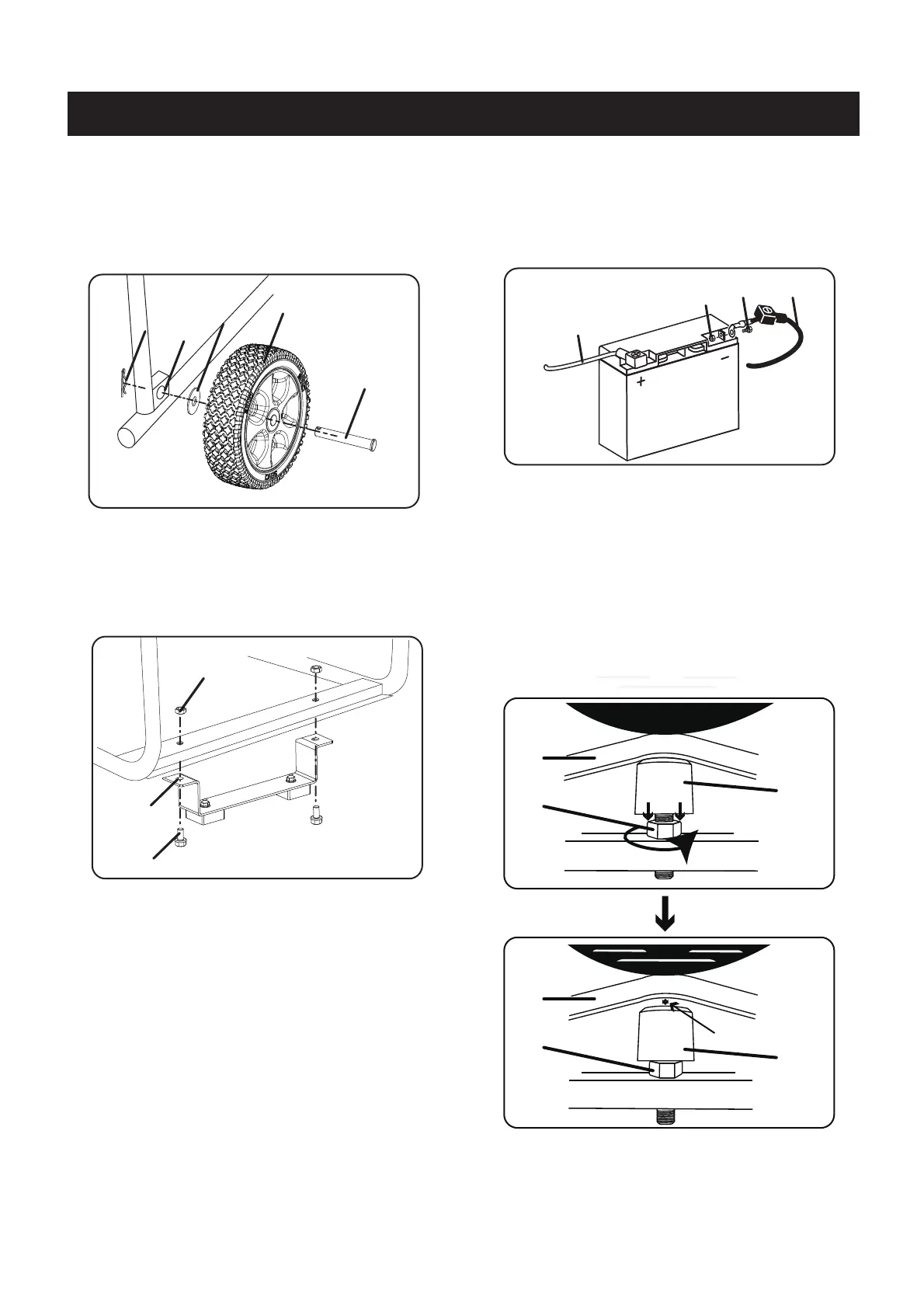

Página 09
MONTAJE
NOTA:
El mango ya ha sido montado en la unidad.
IMPORTANTE: Antes de operar el generador, se debe
ajustar el asiento amortiguador (K) para haber
espacio libre. Afloje la tuerca de bloqueo (L) y ajuste
el asiento amortiguador (K) para que haya un espacio
de aprox. 3-4 mm entre la parte superior del asiento y
la parte inferior del soporte del alternador (M).
Finalizado el ajuste, vuelva a apretar la tuerca de
bloqueo.
3-4mm
3 - Deslice el pasador del eje (A) a través de la rueda
(B), la arandela plana (C) y el orificio del eje del
bastidor del generador (D).
4 - Fije todos con la clavija (E). Repita la operación
en el lado opuesto.
Instalar la Pata de Apoyo
5 - Inserte los pernos (F) a través de la pata de apoyo
(G) y los orificios en el bastidor del generador como
se muestra.
6 - Apriete los pernos (F) y las tuercas (H) al bastidor.
M
K
L
M
K
L
G
F
H
Conexión del Cable de Batería
NOTA: El generador se suministra con el cable
positivo (A) (con carcasa roja) ya conectado.
1. Verifique que el cable positivo (+) de la batería (A)
con carcasa roja está fuertemetne apretado al borne
positivo (+) de la batería. Asegure que la carcasa
esté sobre el borne de la batería.
2. Retire el perno (B) (M6x12) y la tuerca (C) desde
el borne negativo (-) de la batería.
3. Localice el cable negativo (-) de la batería (D) con
carcasa negra y conéctelo al borne negativo (-) de la
batería. Apriete el cable con el perno (B) y la tuerca
(C). Cubra el borne con carcasa negra.
A
BD
C
A
B
C
D
E
