16
Sicherheitsabsperrventil SL-IZ…
Inbetriebnahme
Die Reihenfolge der Inbetriebnahme des SAV-SL-IZ hat wie nachfolgend beschrieben, zu erfolgen!
Bei Nichteinhaltung der Reihenfolge wird der Ventiltellerarm an der noch in Auslöseposi-
tion stehenden Verriegelung des Auslösehebels (3) vorbei geführt und die Verriegelungs-
kante des Ventiltellerarmes kann verbogen werden!
a) Druckausgleich durch Öffnen des selbsttätig schließenden Druckausgleichventils, bis sich Schließ-
druck einstellt.
b) Abschrauben der Verschlusskappe an der Rückstellwelle (6),
c) Rückstellwelle (6) in Pfeilrichtung drehen*), bis Ventiltellerarm in Auslösehebel (3) eingerastet ist
(nur möglich, wenn pd < Schaltdruck pdso!).
d) Verschlusskappe aufschrauben.
*) Für das Drehen der Rückstellwelle (6) bis zum Einrasten von Ventiltellerarm und Auslösehebel wird ein Drehmoment von
maximal 5 Nm benötigt.

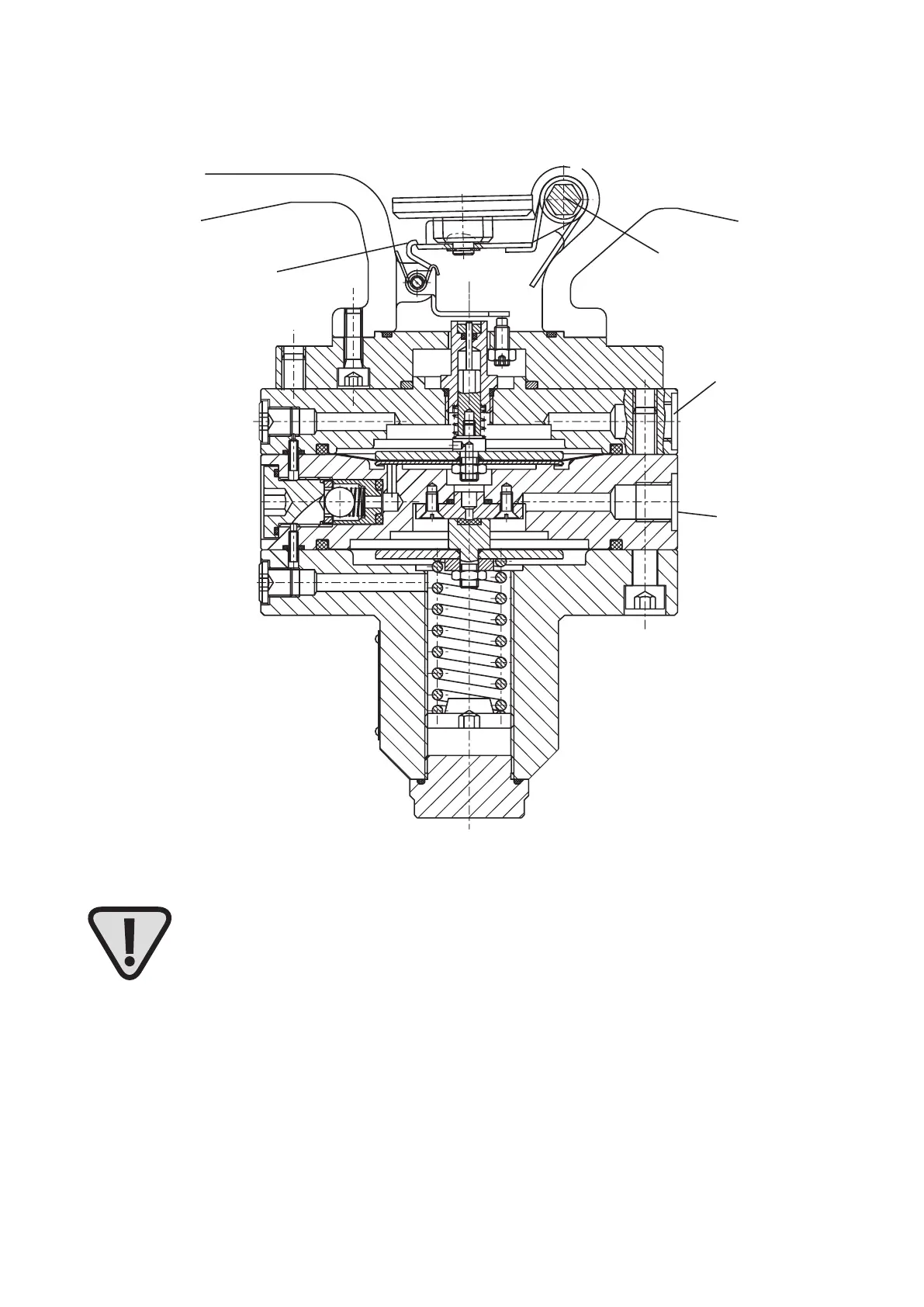

Messleitungs-
anschluss „A”
Abblase-/
Atmungsanschluss “B”
6
3
