17
Die Reihenfolge der Inbetriebnahme des SAV-022 hat wie nachfolgend beschrieben, zu erfolgen!
Bei Nichteinhaltung der Reihenfolge wird der Ventiltellerarm an der noch in Auslöseposi-
tion stehenden Verriegelung des Auslösehebels (3) vorbei geführt und die Verriegelungs-
kante des Ventiltellerarmes kann verbogen werden!
a) Druckausgleich durch Öffnen des selbsttätig schließenden Druckausgleichsventils, bis sich Schließ-
druck einstellt.
b) Abschrauben der Verschlusskappe (8), die Ventilstange (2) zurückziehen, bis sie einrastet (nur mög-
lich, wenn pd < Schaltdruck pdso und > pdsu).
c) Ventilstange (2) für einige Sekunden in der zurückgezogenen Position halten (bis sich Membran und
Hebelsystem fixiert haben)
d) Rückstellwelle (6) in Pfeilrichtung drehen*), bis Ventiltellerarm in Auslösehebel (3) eingerastet ist.
e) Verschlusskappe (von Ventilstange und Rückstellwelle) aufschrauben.
*) Für das Drehen der Rückstellwelle (6) bis zum Einrasten von Ventiltellerarm und Auslösehebel wird ein Drehmoment von
maximal 5 Nm benötigt.

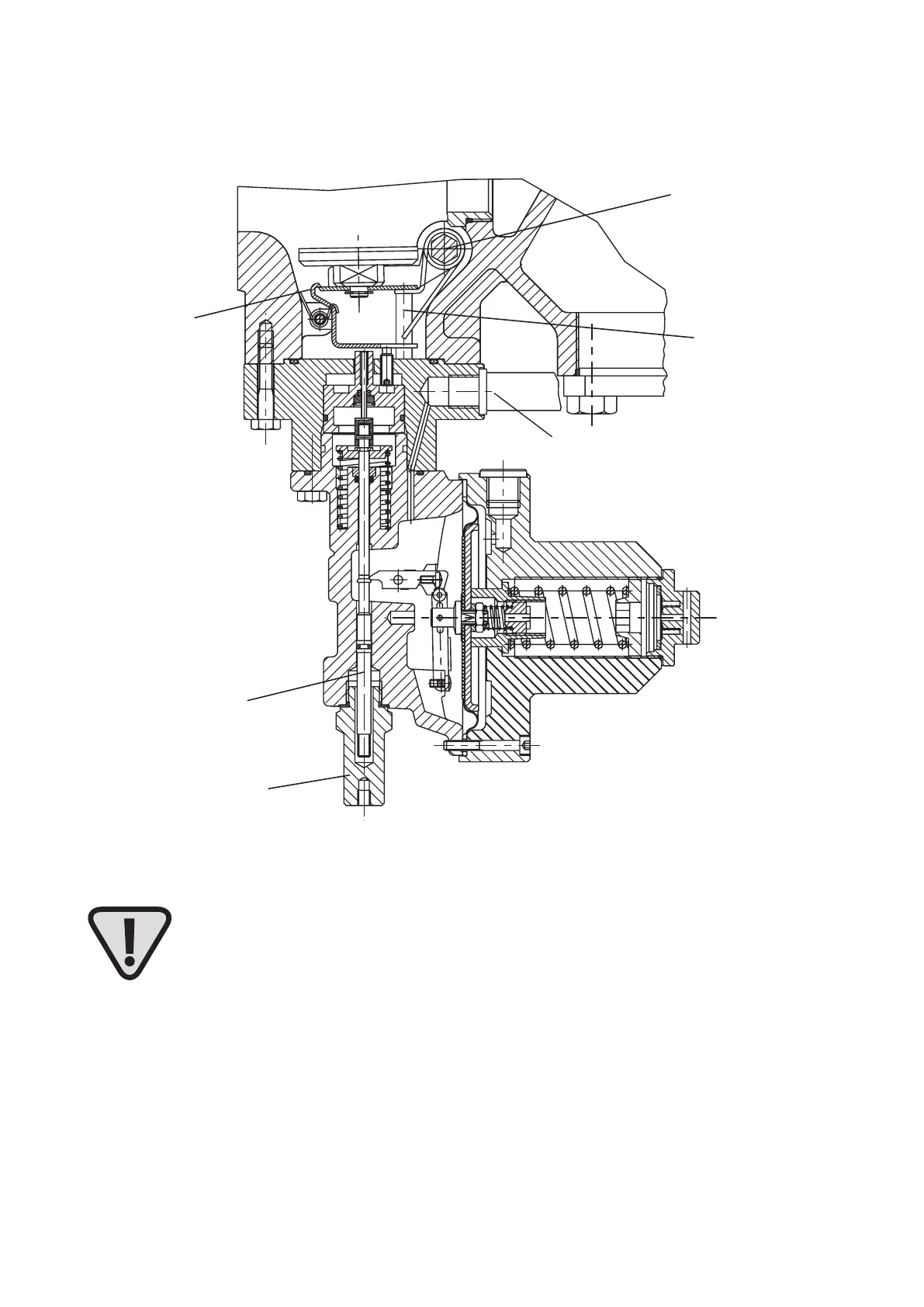

Sicherheitsabsperrventil 022
Inbetriebnahme
Messleitungsanschluss
Anschlag
3
2
8
6
