18
Die Reihenfolge der Inbetriebnahme des SAV-SID hat wie nachfolgend beschrieben, zu erfolgen!
Bei Nichteinhaltung der Reihenfolge wird der im Reglerventilkörper befindliche Ventil-
tellerarm an der noch in Auslöseposition stehenden Verriegelung des Auslösehebels (3)
vorbeigeführt und die Verriegelungskante des Ventiltellerarmes kann verbogen werden!
a) Druckausgleich durch Öffnen des selbsttätig schließenden Druckausgleichventils, bis sich Schließ-
druck einstellt.
b) Ventilstange (2) des SID-Schaltgetriebes wird durch Drehen der Rückstellwelle (6.1) (in Pfeilrich-
tung) zurückgezogen, bis der innere Schwenkhebel in den Schaltnocken einrastet (nur möglich,
wenn pd < Schaltdruck pdso und > pdsu).
c) Ventilstange (2) für einige Sekunden in der zurückgezogenen Position halten, bis sich Membrane
und Hebelsystem fixiert haben.
d) Rückstellwelle des Reglerventilkörpers (6) in Pfeilrichtung drehen*), bis Ventiltellerarm in Auslöse-
hebel (3) eingerastet ist.
e) Verschlusskappe aufschrauben.
*) Für das Drehen der Rückstellwelle (6) bis zum Einrasten von Ventiltellerarm und Auslösehebel wird ein Drehmoment von
maximal 5 Nm benötigt.

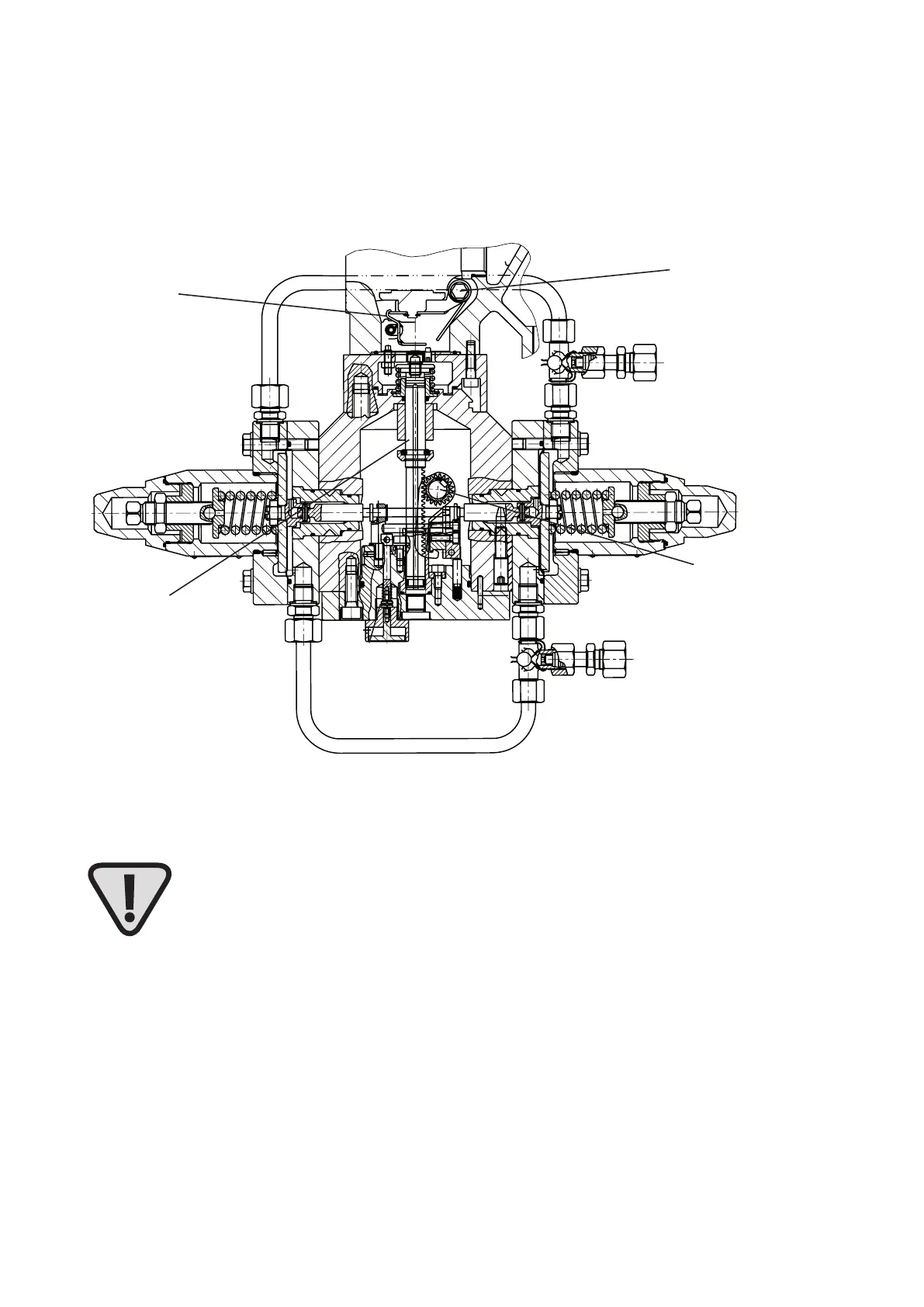

Sicherheitsabsperrventil SID-
Inbetriebnahme
Atmungsanschluss
Messleitungsanschluss
3
6.1
2
6
NOT AUS
