Entretien et réparations
Toute intervention sur l’équipement de régulation
doit se faire hors pression. Les normes nationa-
les de sécurité en vigueur dans le pays, en parti-
culier le règlement de prévention des accidents,
doivent être impérativement appliquées.
• Fermer le robinet d’arrêt côté entrée et sortie.
• La pression doit être complètement éliminée
par la soupape de purge côté sortie du régula-
teur de pression.
Attention !
Avant de démonter le régulateur,
détendre le ressort de réglage à
l’aide d’une clé de réglage (carré
femelle ou mâle
1
/
2
“) !

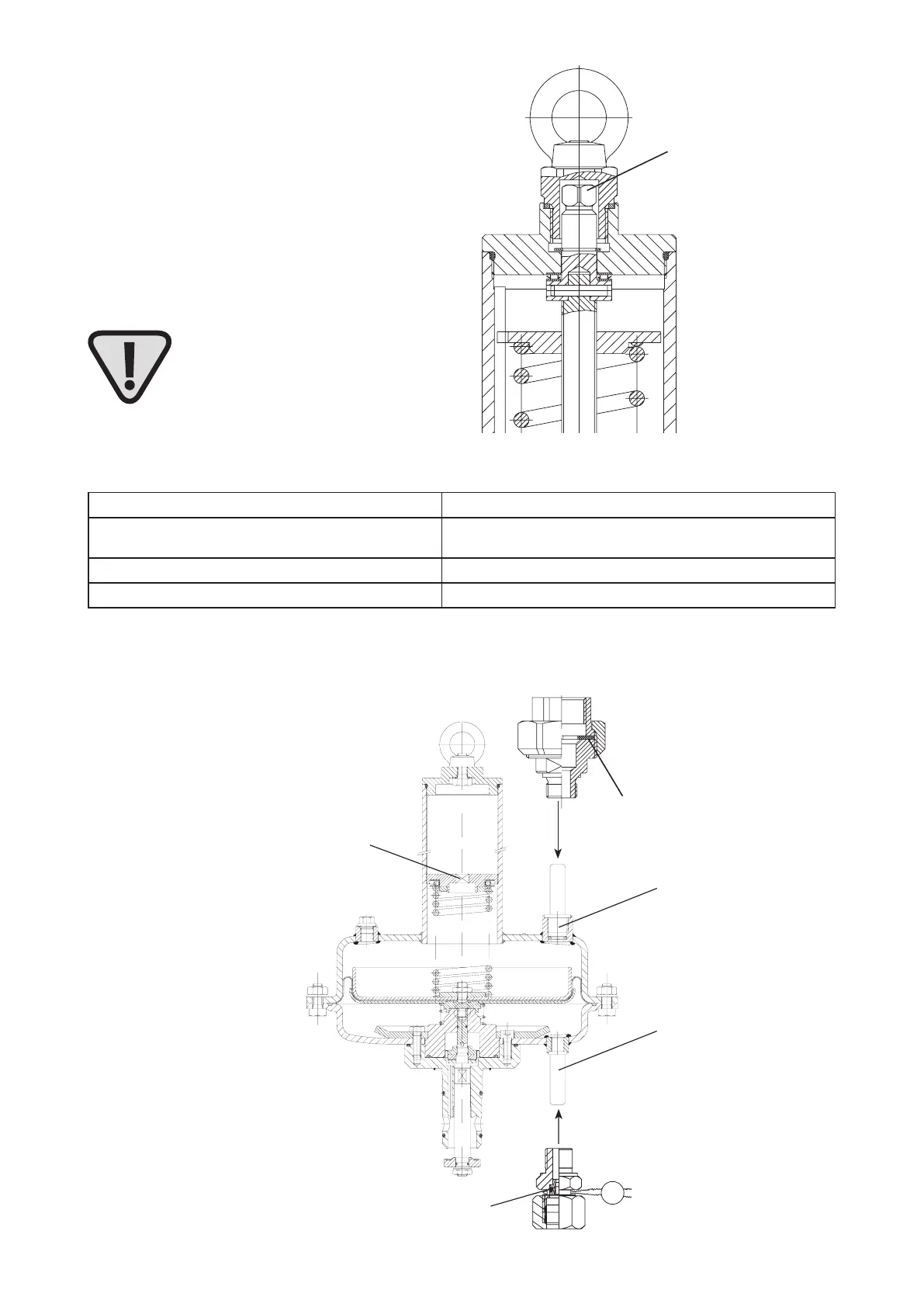

Actionneur H
carré mâle
1
/
2
“
vent
Equipement d’amortissement 1” No. 955-182-11 (complet)
955-168-12
(rondelle à fente cruciforme)
Prise d’impulsion P
d
G
1
/
4
“
G
1
/
2
“
Actionneur N
carré femelle
1
/
2
“
Ø3
Etrangleur fixe No. 955-164-34
Etrangleur amovible à l'aide d’une
vis M4
EVENT
Mesures d’amortissement
Outil d’ajustage
Actionneur 8”- / 12”-N ➞ carré femelle
1
/
2
“ SAV 033 ➞ clé d’ajustage SW 13 (6 pans)
Actionneur 8”-H ➞ carré mâle
1
/
2
“ SAV 022 ➞ clé d’ajustage SW 13 (6 pans) et
tournevis, taille 2
SAV SL-IZ.. ➞ clé d’ajustage SW 13 (6 pans)
SAV SID ➞ clé d’ajustage SW 13 (6 pans)
