Installationsbeispiel

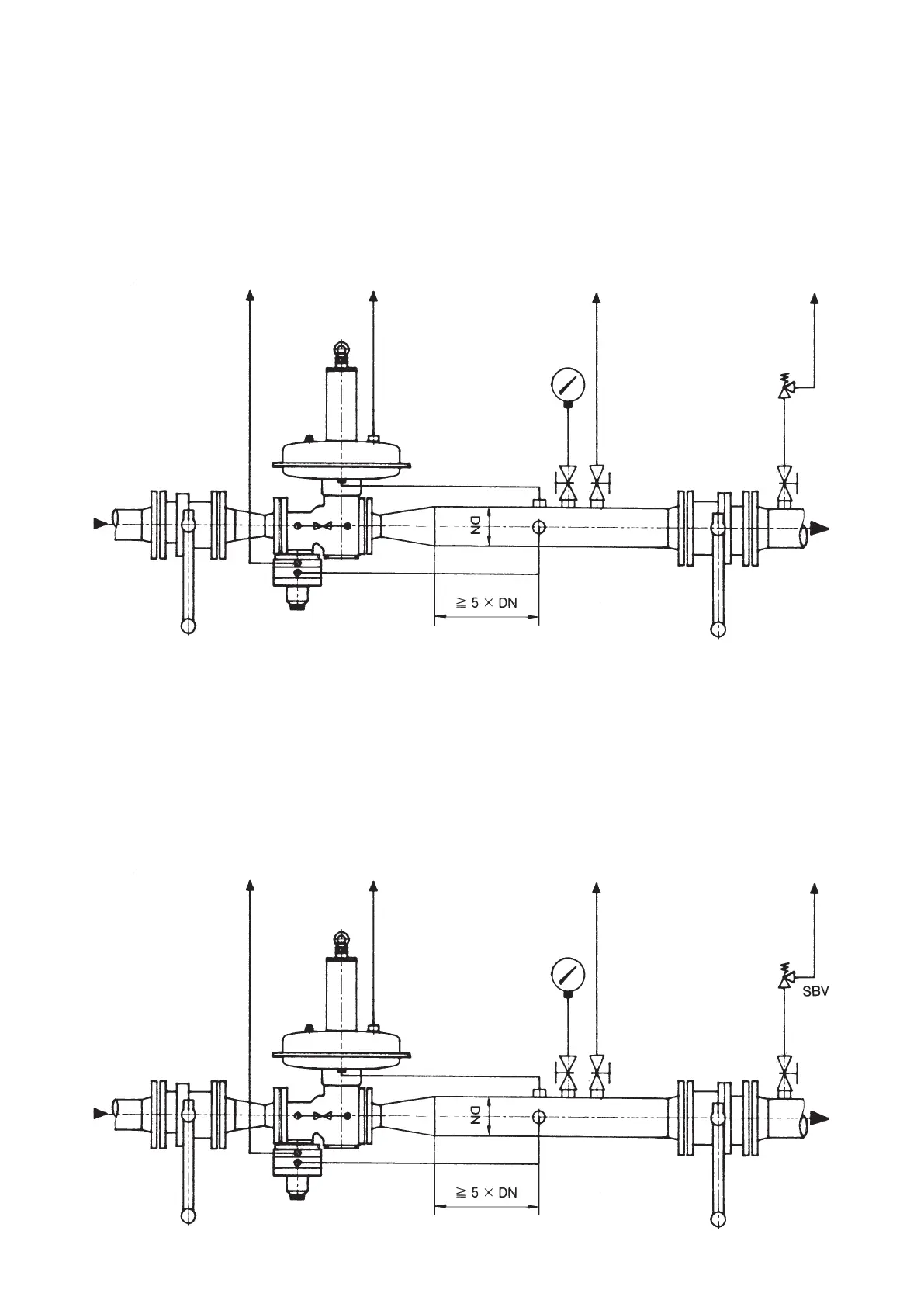

Die Abbildung zeigt ein Einbaubeispiel des Gas-
druckregelgerätes RR 16 mit integriertem SAV
Typ SL-IZ. Die normale Einbaulage ist wie im Bild
dargestellt.
Model installation
The diagram shows a model installation of the
RR 16 gas pressure regulator with integrated
SSV Type SL-IZ. The usual installating position is
as shown.
Abblase-/
Atmungsleitung /
blow off/
ventilation line
Atmungsleitung /
ventilation line
Entspannungsleitung /
relief line
Ausblaseleitung /
blow-off line
Messleitung /
sensing line
Messleitung /
sensing line
SBV / SRV
Exemple d’installation
La figure montre un exemple de montage du ré-
gulateur de pression RR 16 avec SAV type SL-
IZ intégrée. La position de montage normale est
celle comme représentée dans la figure.
Пример инсталляции
На рисунке виден пример монтажа
устройства регулирования давления
газа типа RR 16 со встроенным ПКО
типа SL-IZ. Обычное положение монтажа
представлено на рисунке.
Raccordement évent/
décharge /
Сбросная / дыха-
тельная линия
Raccordement
évent /
Дыхательная
линия
Raccordement détente /
Разгрузочная линия
Raccordement purge /
Сбросовая линия
Prise d’impulsion /
Измерительная
линия
Prise
d’impulsion /
Измеритель-
ная линия
ПКО
