Stellantrieb H
½“-Außen-Vierkant
STRÖMUNGSSCHEIBE FÜR DURCHFLUSSMENGEN < 10 % VON QMAX (< 1:10)
DN 25 DN50 DN 80
Konstruktionsstand bis April 1998
111-163-10 Düsen ø 24
Konstruktionsstand bis April 1998
111-163-10 Düsen ø 24
TM Ventilteller 111-360-20
Düsen ø 54
Konstruktionsstand ab Mai 1998
(Bankett an der Unterseite
111-36 3-10 Düse n 24
- Konstruktiosstand ab Mai 1998 (Bankett an
der Unterseite) 111-363-10 Düsen ø 24
- 111-163-15 für Düsen ø 31
-111-363-15 für Düsen ø 42
- 111-363-15 für Düsen ø 42
- TM Ventilteller 111-560-20 Düsen ø 82
-
111-163-15 Düsen ø 31 TM Ventilteller 111-360-20 Düsen ø 54 -
ACHTUNG
Für Düsen ø 24 / ø 31 / ø 42 wird anstelle von O-Ring bzw.
Ausgleichsscheibe die Strömungsscheibe zwischen Ventilteller
und Bund an der Ventilstange eingeklemmt.
O-Ring (Ventiltellerabdichtung) vor Montage der
Strömungsscheibe entfernen und anschließend wieder
montieren.
EINBAU DER STRÖMUNGSSCHEIBE.
Inspektionsplatte am Stellgliedgehäuse entfernen (Pos. Nr 8 in Werkstoffliste). Sechskantmutter SW 17 oder SW 19 lösen, mit
Schraubendreher im Schlitz des Gewindezapfens gegenhalten. Ventilteller, Unterlegscheibe und Zahnscheibe abziehen.
O-Ring, bzw. Ausgleichsscheibe entfernen, dafür Strömungsscheibe einsetzen (richtige Lage beachten!) Ventilteller,
Unterlegscheibe und Zahnscheibe aufstecken.
Sechskantmutter festziehen (max 5Nm), mit Schraubendreger (Klingengröße 8 x 1,2 oder 9 x 1,4 mm) gegenhalten.
Inspektionsplatte am Stellgliedgehäuse wieder befestigen, Dichtheit überprüfen.
Für Düsen ø 54 & 82 wird TM Ventilteller mit Strömungsscheibe
verwendet. Die Ausgleichsscheibe wird nicht entfernt.

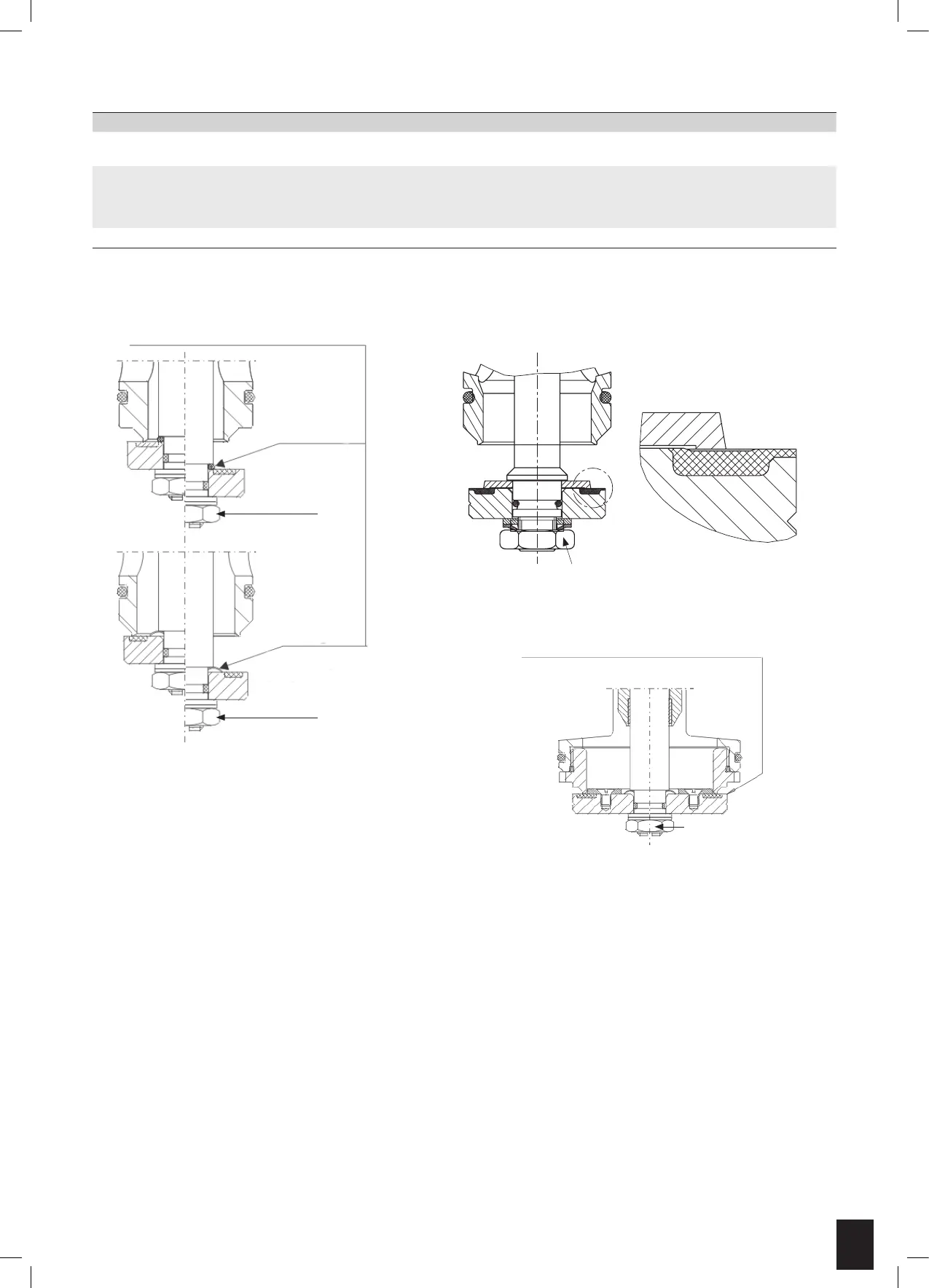

AUSFÜHRUNG M. STRÖMUNGSSCHEIBE
FÜR DÜSEN Ø 24 / Ø 31 / Ø 42
O-Ring
Düsen Ø24
Ausgleichsscheibe
(Düsen Ø31,
Ø42 und Ø54)
SW 17
SW 17
SW 17;
SW 19 (DN80)
Achtung:
Richtige Lage der
Strömungsscheibe
beachten
Ausführung TM Ventilteller mit
Strömungsscheibe f. Düsen Ø54 & Ø82
SW 17
STANDARDAUSFÜHRUNG MIT
