WARTUNG UND REPARATUREN
Alle Arbeiten am Regelgerät sind nur im drucklosen Zustand
durchzuführen. Die Sicherheitsvorschriften, insbesondere die
UVV’s, sowie die DVGW-Arbeitsblätter G 491 und G 495 sind
zu beachten:
» Absperrventil auf der Ein- und Ausgangsseite ist zu
schließen
» Der Druck muss über das Entlüftungsventil auf der
Ausgangsseite des Druckreglers bis auf das Nullniveau
geführt werden
Achtung!
Vor Demontage des Regelgerätes ist die
Einstellfeder mittels Einstellschlüssel
(½“- Innen- bzw. Außen- Vierkant) zu
entspannen!
JUSTIERWERKZEUG
Stellantrieb 8”- / 12”-N -> 1/2“- Innen-Vierkant SSV 033 -> Justierschlüssel SW 13 (6-knt.)
Stellantrieb 8”-H -> 1/2“- Außen-Vierkant SSV 022 -> Justierschlüssel SW 13 (6-knt.) und
Schraubdreher, Größe 2
SSV SL-IZ.. -> Justierschlüssel SW 13 (6-knt.)
SSV SID -> Justierschlüssel SW 13 (6-knt.)
DÄMPFUNGSMASSNAHMEN

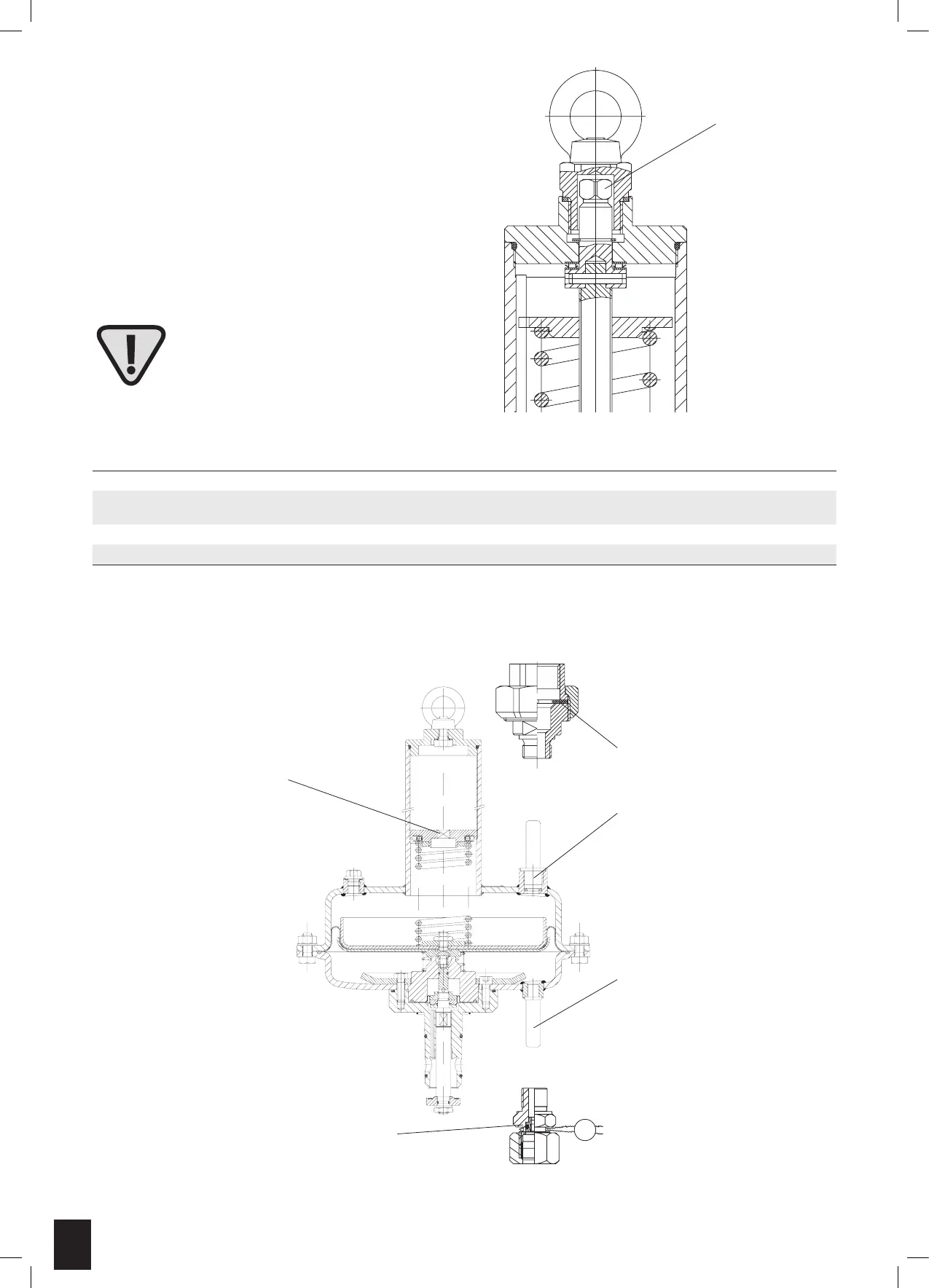

DÄMPFUNGSEINRICHTUNG 1” Nr. 955-182-11 (KOMPLETT)
vent
Ø3
Stellantrieb H
½“-Außen-Vierkant
955-168-12
(Kreuzschlitzscheibe)
Stellantrieb N
½“-Innen-Vierkant
Festdrossel Nr. 955-164-34
Drosseleinsatz mittels Schraube M4
herausziehbar
G ½“
G ¼“ Messleitungsanschluss P
d
