30

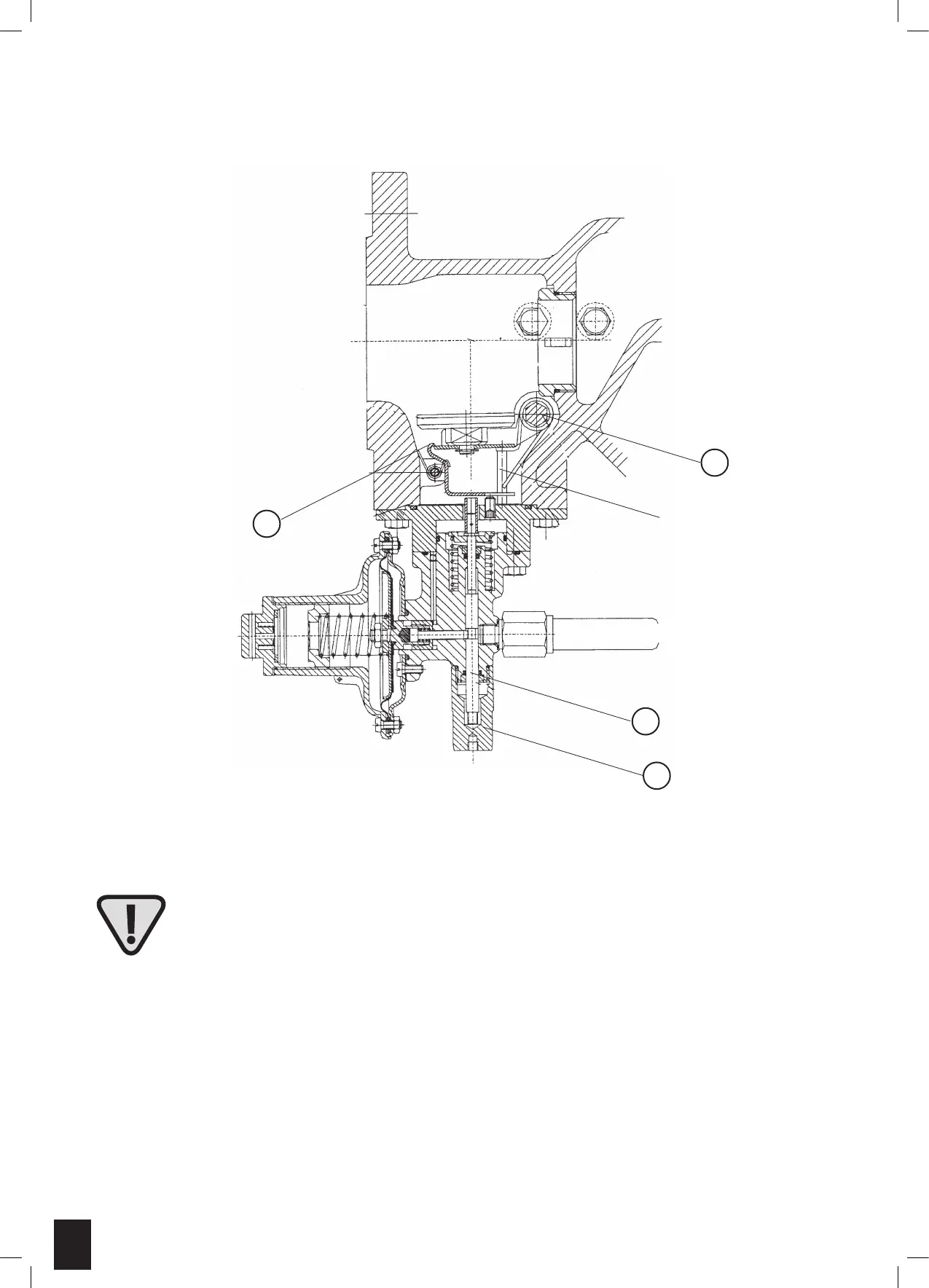

SICHERHEITSABSPERRVENTIL 033
INBETRIEBNAHME
2
3
6
8
Anschlag
Messleitungsanschluss
Die Reihenfolge der Inbetriebnahme des SAV-033 hat wie nachfolgend beschrieben, zu erfolgen!
Bei Nichteinhaltung der Reihenfolge wird der Ventiltellerarm an der noch in Auslöseposition stehenden
Verriegelung des Auslösehebels (3) vorbei geführt und die Verriegelungskante des Ventiltellerarmes kann verbogen
werden!
a) Druckausgleich durch Öffnen des selbsttätig schließenden Druckausgleichventils, bis sich Schließdruck einstellt.
b) Abschrauben der Verschlusskappe (8), die Ventilstange (2) zurückziehen, bis sie einrastet (nur möglich, wenn pd < Schaltdruck
pdso!).
c) Rückstellwelle (6) in Pfeilrichtung drehen, bis Ventiltellerarm in Auslösehebel (3) eingerastet ist*).
d) Verschlusskappe von Ventilstange und Rückstellwelle aufschrauben.
* Für das Drehen der Rückstellwelle (6) bis zum Einrasten von Ventiltellerarm und Auslösehebel wird ein Drehmoment von maximal 5 Nm benötigt.
