43
SOUPAPE DE COMPENSATION DE PRESSION À
FERMETURE AUTOMATIQUE TYPE BV
pour montage sur des régulateurs de pression avec vanne
de sécurité intégrée :
La soupape de compensation de pression BV est composée
d’un profilé d’aluminium rectangulaire, muni d’un piston monté en
sens longitudinal la pression étant équilibrée. Un levier permet de
presser le bout débordant du piston dans la soupape. Avec cela,
une chambre rendue étanche par des joints toriques s’ouvre, et
le gaz s’écoule.
En diminuant la force, ou en ôtant le levier, la soupape ferme
automatiquement. La fixation de la soupape à compensation
de pression est réalisée par deux boulons banjo qui sont
directement vissés dans les forures taraudées de manipulation
du corps de vanne.
Deux douilles d’écartement munies d’arêtes étanches sur la face
frontale tiennent la soupape de compensation de pression à
distance du corps et la rendent en même temps étanche.
Lors du montage, il faut veiller à ce que le sens de la flèche
(= direction de passage) du corps de vanne est le même que
celui de la soupape.
Caractéristiques techniques:
Diamètre nominal:
DN 5, m. raccord. G¼” Pression de service max:
p
max
= 16 bar
Plage de température:
- 20°C to + 60 °C
Force de commande max. : (avec pmax)
F
max
= 50 N

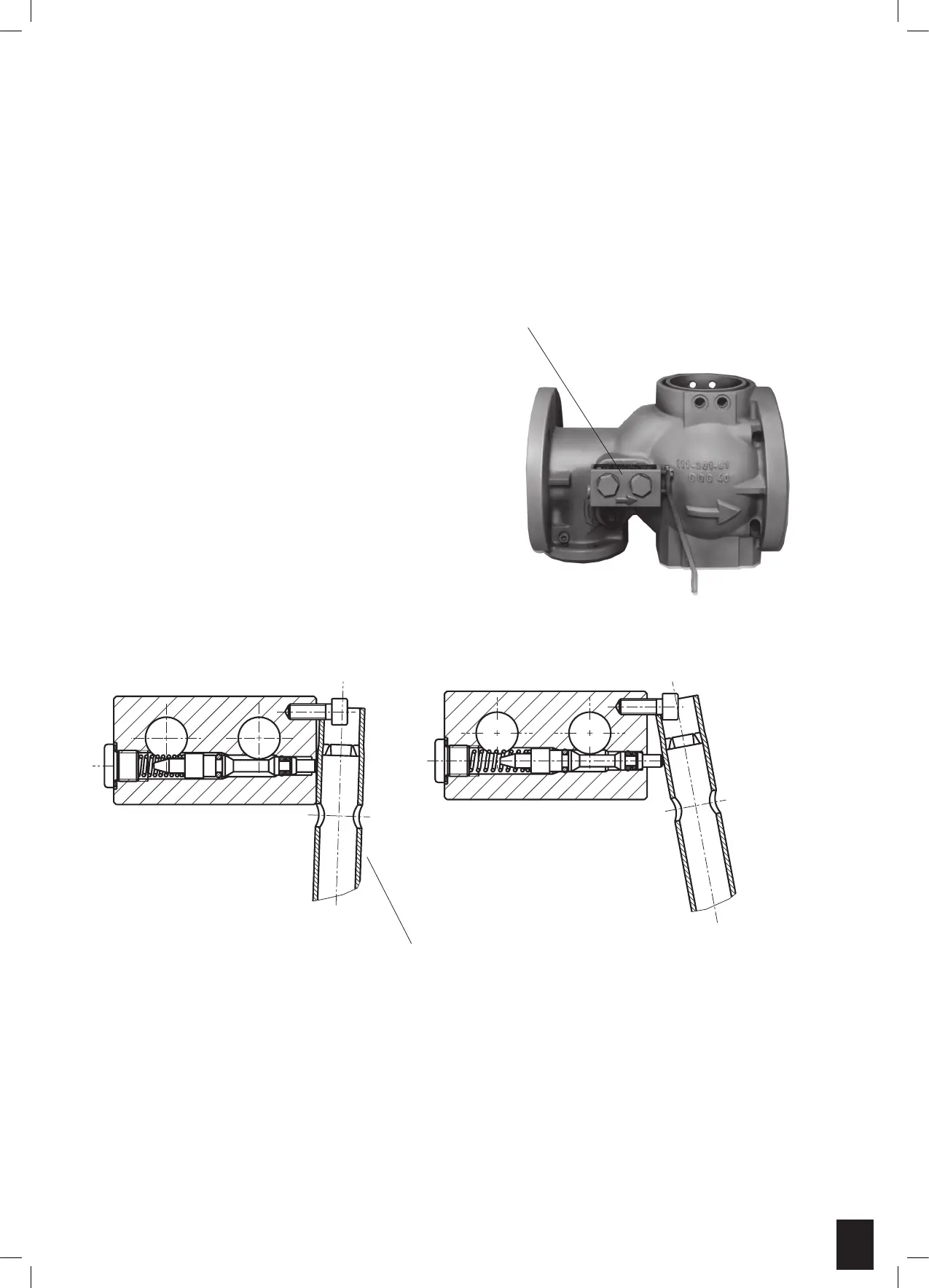

Soupape de compensation de pression
ouvert fermé
Clé à pipe (contenue dans la livraison)
