44

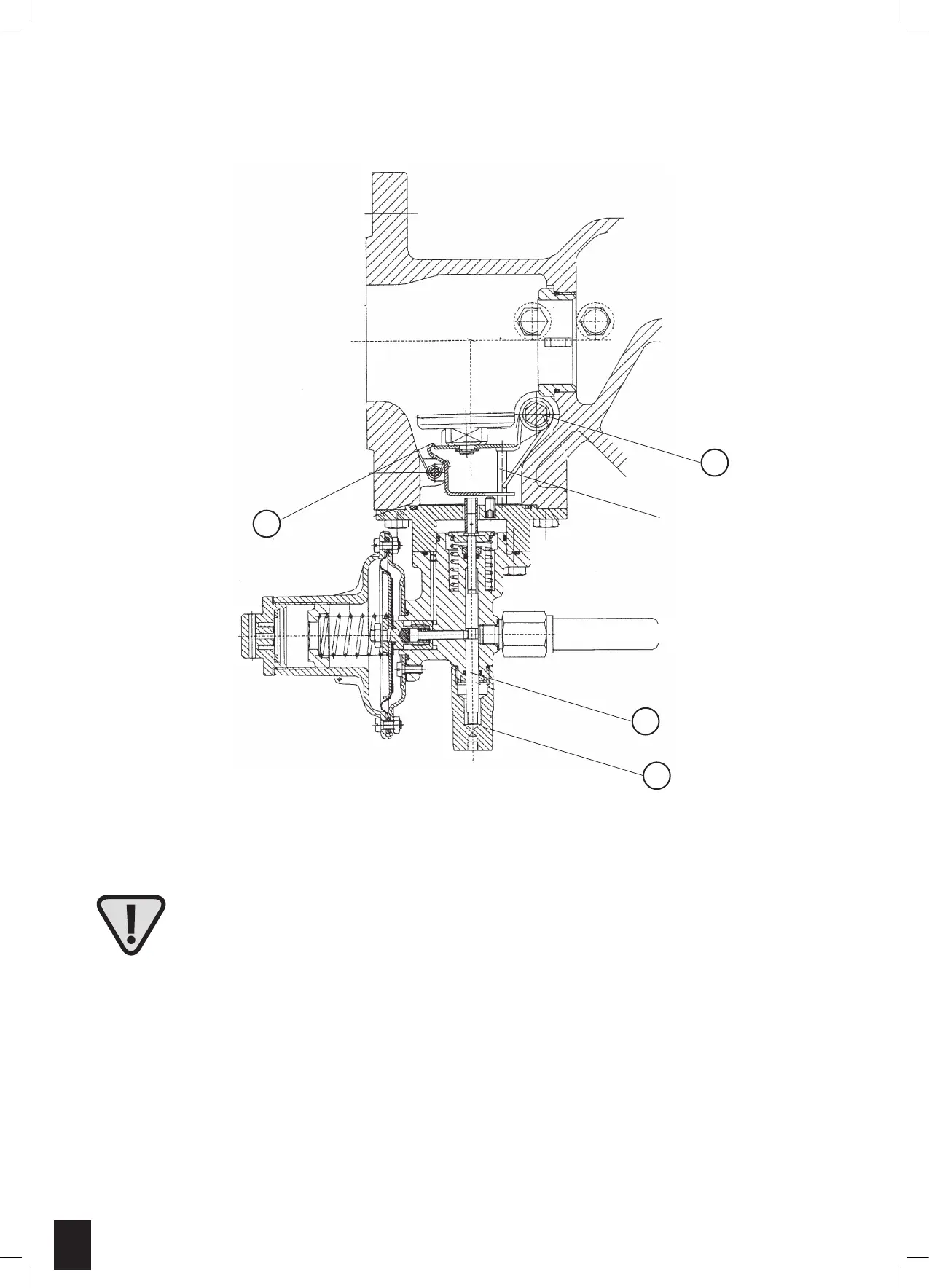

VANNE DE SÉCURITÉ SAV 033
MISE EN SERVICE
2
3
6
8
Butée
Prise d’impulsion
Respecter l’ordre de la mise en service de la SAV-033, comme décrit ci-après !
Dans le cas d’un non-respect de l’ordre, le bras du clapet est guidé à côté du verrouillage du levier de
déclenchement (3) toujours en position de déclenchement et le bord de verrouillage du bras du clapet risque d’être
tordu !
a) Equilibrage de la pression en ouvrant la soupape compensatrice de pression à fermeture automatique, jusqu’à apparition d’une
pression de fermeture.
b) Dévisser le capuchon (8), retirer la tige de soupape (2) jusqu’à ce qu’elle encliquette (uniquement possible si pd < pression à
l’appareil de coupure pdso !).
c) Tourner l’arbre de rappel (6) dans la direction de la flèche jusqu’à ce que le bras du clapet de régulation s’encliquette dans le levier
de déclenchement (3)*).
d) Dévisser le capuchon de la tige de soupape et de l’arbre de rappel.
* Pour la rotation de l’arbre de rappel (6) jusqu’au verrouillage du bras du clapet et du levier de déclenchement, il faut un couple de 5 Nm au maximum.
