29
SELBSTSCHLIESSENDES DRUCKAUSGLEICHSVENTIL,
TYP BV
zum Anbau an Gasdruckregelgeräte mit integriertem SAV:
Das Druckausgleichsventil BV besteht aus einem rechteckigen
Aluminium-Profil, mit einem in Längsrichtung eingebauten,
druckausgeglichenem Kolben. Mittels beigefügtem Hebel wird
das herausstehende Ende des Kolbens hineingedrückt. Dabei
öffnet sich eine durch O-Ringe abgedichtete Kammer und das
Gas strömt über.
Bei Zurücknahme der Kraft, oder Abnehmen des Hebels schließt
das Ventil selbsttätig. Befestigt wird das Druckausgleichsventil
mittels zweier Hohlschrauben, die direkt in die Handumgang-
Gewindebohrungen des Ventilkörpers eingeschraubt werden.
Zwei Distanzbuchsen mit stirnseitig angebrachten Dichtkanten
halten das Druckausgleichsventil auf Abstand zum Ventilkörper
und dichten es gleichzeitig nach außen ab.
Beim Anbau ist darauf zu achten, dass die Pfeilrichtung
(= Durchflussrichtung) von Ventilkörper und Druckausgleichsventil
übereinstimmen.
Technische Daten:
Nennweite:
DN 5, m. Anschl. G¼” cmax. Betriebsdruck:
pmax = 16 bar
Temperaturbereich:
- 20°C to + 60 °C
Max. Betätigungskraft: (bei pmax)
Fmax = 50 N

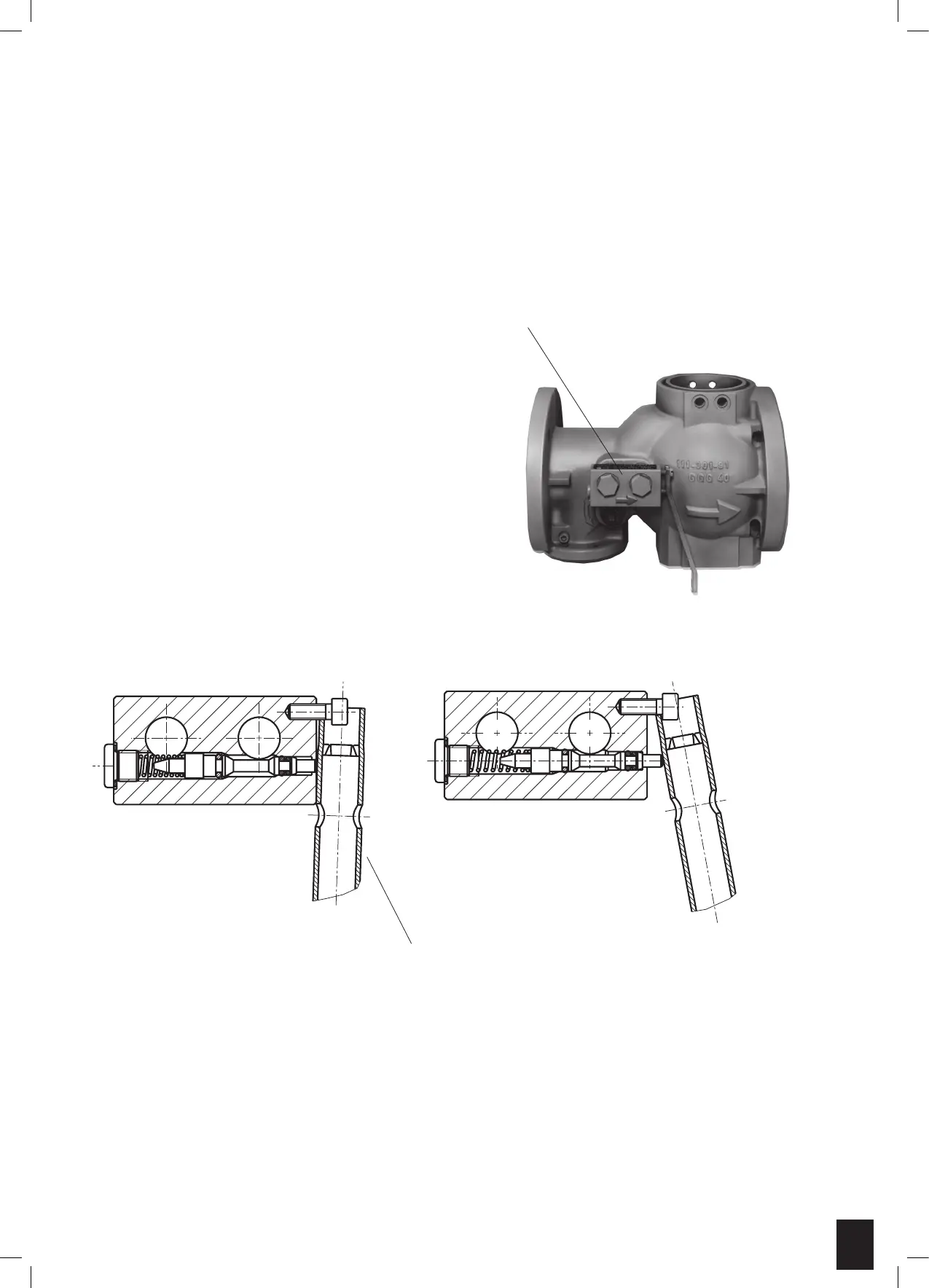

Druckausgleichventil
geöffnet geschlossen
Rohrsteckschlüssel (im Lieferumfang enthalten)
