31

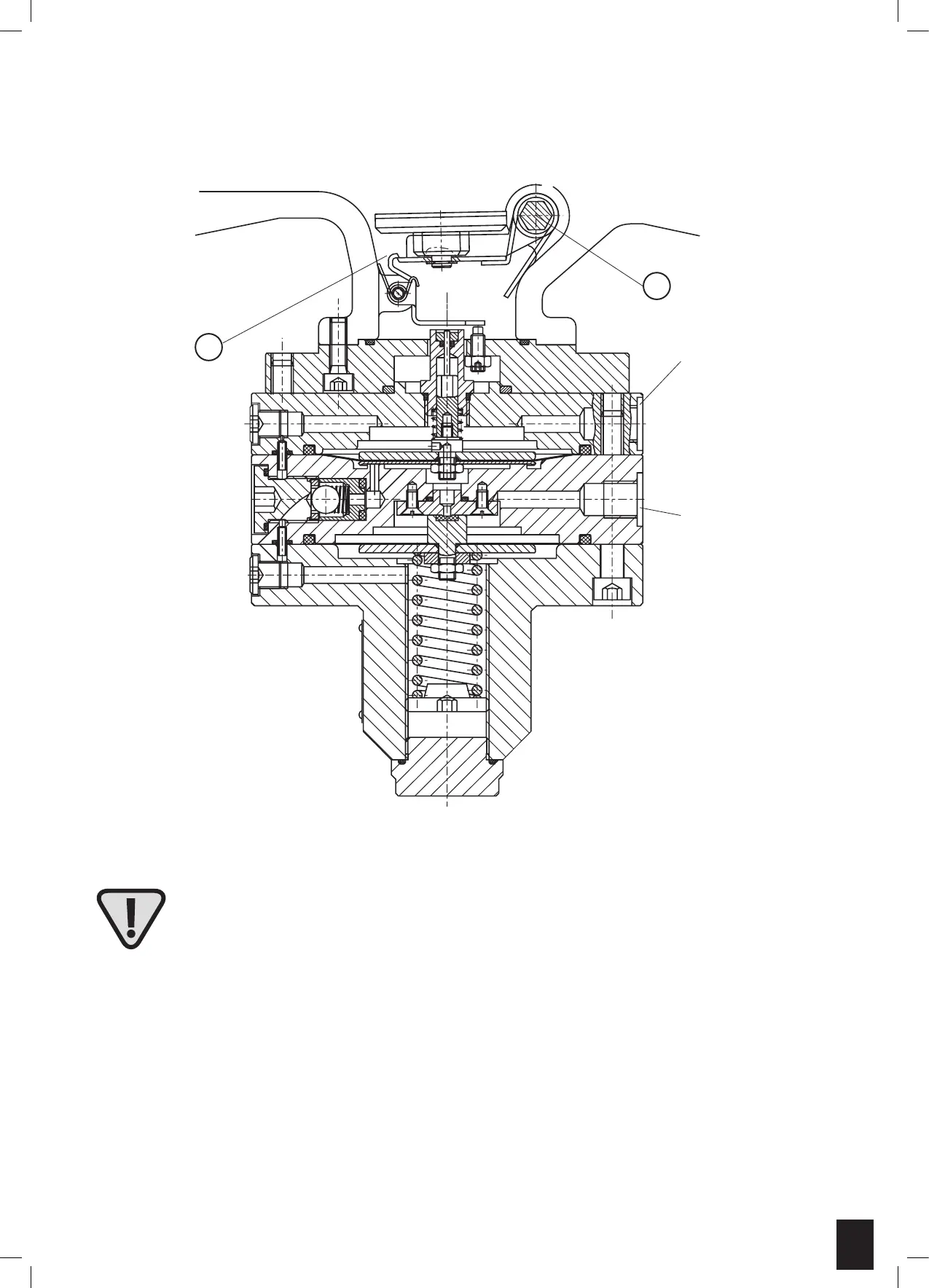

SICHERHEITSABSPERRVENTIL SL-IZ…
INBETRIEBNAHME
Messleitungsanschluss “A”
Abblase-/
Atmungsanschluss “B”
3
6
Die Reihenfolge der Inbetriebnahme des SAV-SL-IZ hat wie nachfolgend beschrieben, zu erfolgen!
Bei Nichteinhaltung der Reihenfolge wird der Ventiltellerarm an der noch in Auslöseposition stehenden
Verriegelung des Auslösehebels (3) vorbei geführt und die Verriegelungskante des Ventiltellerarmes kann verbogen
werden!
a) Druckausgleich durch Öffnen des selbsttätig schließenden Druckausgleichventils, bis sich Schließdruck einstellt.
b) Abschrauben der Verschlusskappe an der Rückstellwelle (6).
c) Rückstellwelle (6) in Pfeilrichtung drehen*), bis Ventiltellerarm in Auslösehebel (3) eingerastet ist (nur möglich, wenn pd <
Schaltdruck pdso!).
d) Verschlusskappe aufschrauben.
* Für das Drehen der Rückstellwelle (6) bis zum Einrasten von Ventiltellerarm und Auslösehebel wird ein Drehmoment von maximal 5 Nm benötigt.
