33

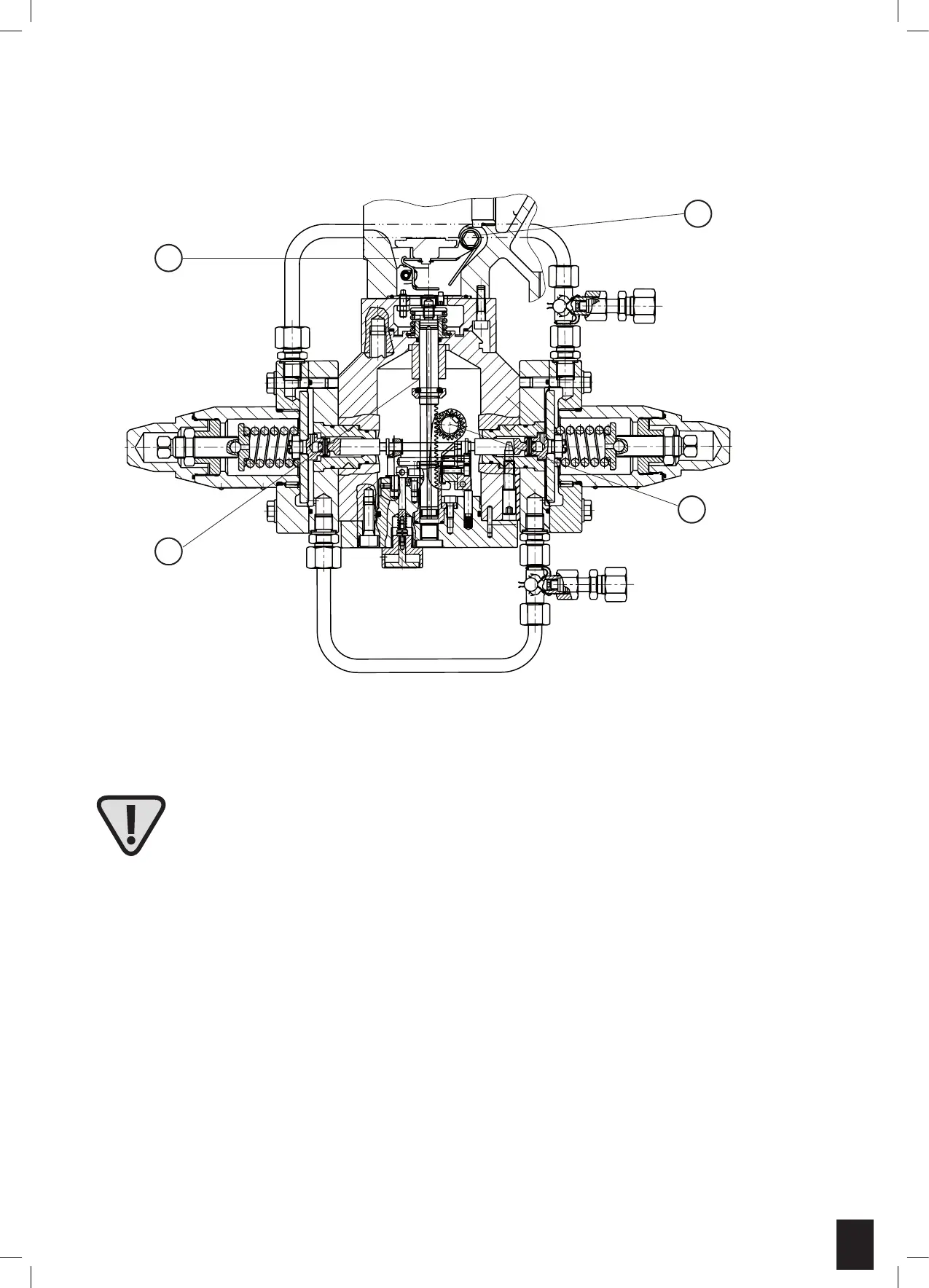

SICHERHEITSABSPERRVENTIL SID
INBETRIEBNAHME
Atmungsanschluss
Messleitungsanschluss
NOT AUS
Stopper
3
2
6.1
6
Die Reihenfolge der Inbetriebnahme des SAV-SID hat wie nachfolgend beschrieben, zu erfolgen!
Bei Nichteinhaltung der Reihenfolge wird der im Reglerventilkörper befindliche Ventiltellerarm an der noch
in Auslöseposition stehenden Verriegelung des Auslösehebels (3) vorbeigeführt und die Verriegelungskante des
Ventiltellerarmes kann verbogen werden!
a) Druckausgleich durch Öffnen des selbsttätig schließenden Druckausgleichventils, bis sich Schließdruck einstellt.
b) Ventilstange (2) des SID-Schaltgetriebes wird durch Drehen der Rückstellwelle (6.1) (in Pfeilrichtung) zurückgezogen, bis der innere
Schwenkhebel in den Schaltnocken einrastet (nur möglich, wenn pd < Schaltdruck pdso und > pdsu).
c) Ventilstange (2) für einige Sekunden in der zurückgezogenen Position halten, bis sich Membrane und Hebelsystem fixiert haben.
d) Rückstellwelle des Reglerventilkörpers (6) in Pfeilrichtung drehen*), bis Ventiltellerarm in Auslösehebel (3) eingerastet ist.
e) Verschlusskappe aufschrauben.
* Für das Drehen der Rückstellwelle (6) bis zum Einrasten von Ventiltellerarm und Auslösehebel wird ein Drehmoment von maximal 5 Nm benötigt.
