Actionneur H
carré mâle ½“
RONDELLE D’ÉCOULEMENT POUR QUANTITÉS < 10 % DE QMAX (< 1:10)
DN 25 DN50 DN 80
Version construct. jusqu’à avril 1998
111-163-10 buses ø 24
Version construct. jusqu’à avril 1998
111-163-10 buses ø 24
Clapet de régul. TM 111-360-20
Buses ø 54
Version constr. à partir de mai 1998
(évidement à la face inférieure)
111-363-10 buses ø 24
- Version constr. à partir de mai 1998
(évidement à la face inférieure)
111-363-10 buses ø 24
- 111-163-15 pour buses ø 31
- 111-363-15 pour buses ø 42
- 111-363-15 pour buses ø 42
- Clapet de régul. TM 111-560-20 Buses ø 82
-
Version standard avec Clapet TM 111-360-20 buses ø 54 -
ATTENTION
Pour les buses ø 24 / ø 31 / ø 42, serrer, au lieu de l’anneau
torique ou de la rondelle de compensation, la rondelle
d’écoulement entre le clapet de régulation et le bord de la tige de
soupape. Enlever le joint torique (étanchéification du clapet) avant
le montage de la rondelle d’écoulement et le remonter ensuite.
MONTAGE DE LA RONDELLE D’ÉCOULEMENT
Enlever la plaque d’inspection de l’actionneur (pos. No. 8 dans liste des matériaux). Desserrer l’écrou hexagonal SW 17 ou SW 19, fixer
en plaçant un tournevis dans la fente de la goupille filetée. Retirer le clapet de régulation, la rondelle plate et la rondelle à denture.
Enlever le joint torique ou la rondelle de compensation, placer la rondelle d’écoulement à sa place (faire attention à la bonne
position !), remettre le clapet, la rondelle plate et la rondelle à denture en place.
Serrer l’écrou hexagonal (5Nm max.), fixer en utilisant un tournevis (taille 8 x 1,2 ou 9 x 1,4 mm).
Fixer la plaque d’inspection sur l’actionneur, contrôler l’étanchéité.
Pour les buses ø 54 & 82, il faut utiliser le clapet de régulation TM
avec rondelle d’écoulement. La rondelle de compensation ne
sera pas enlevée.

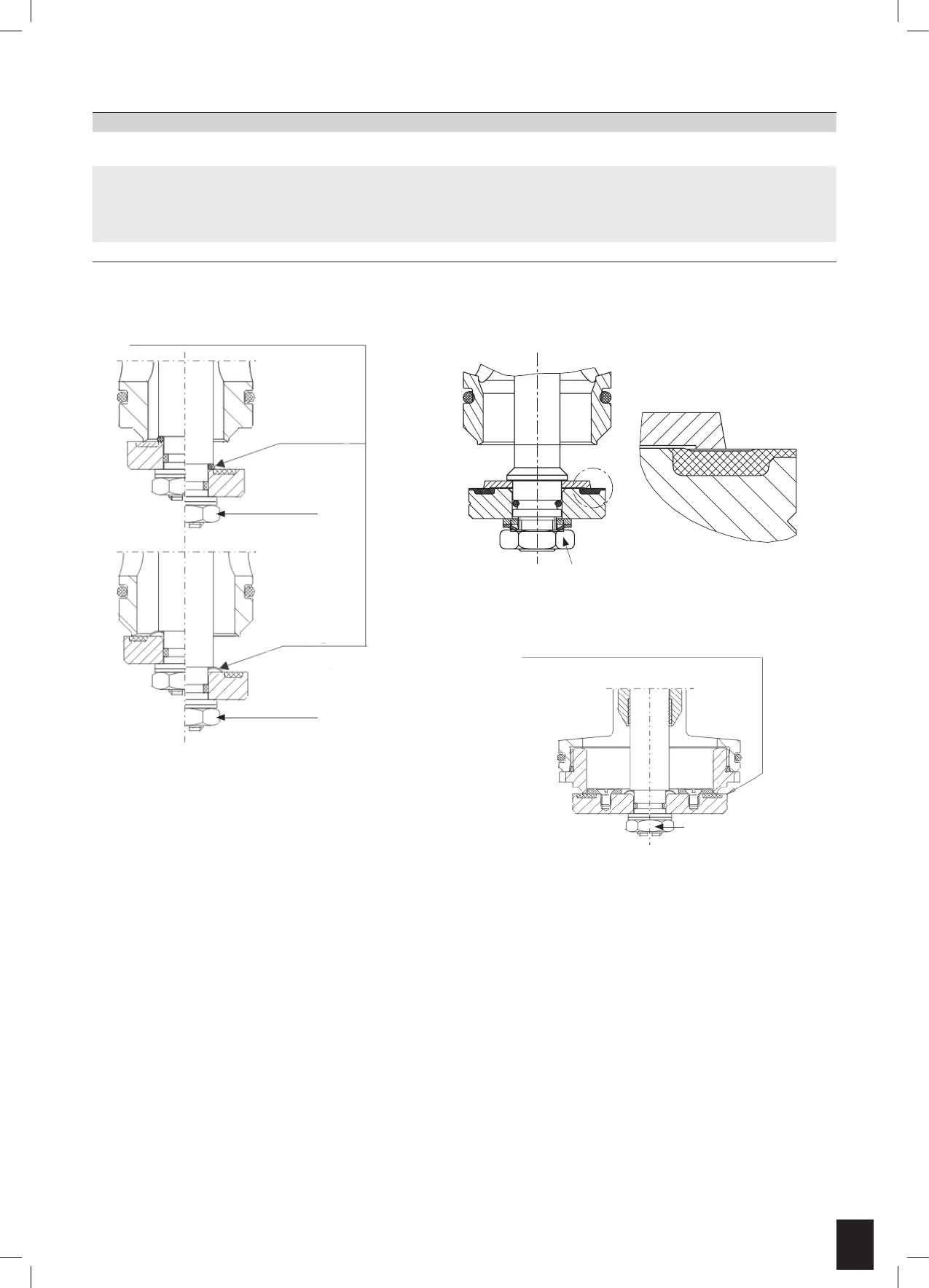

VERSION AVEC RONDELLE D’ÉCOULEMENT
P. BUSES Ø 24 / Ø 31 / Ø 42
Joint torique
Buses Ø24
Rondelle de
compensation
(buses Ø31,
Ø42 et Ø54)
SW 17
SW 17
SW 17;
SW 19 (DN80)
Attention :
Vérifier la position
correcte de la rondelle
d’écoulement
Version clapet de régulation TM avec
rondelle d’écoulement p. buses Ø54 & Ø82
SW 17
VERSION STANDARD AVEC
