47

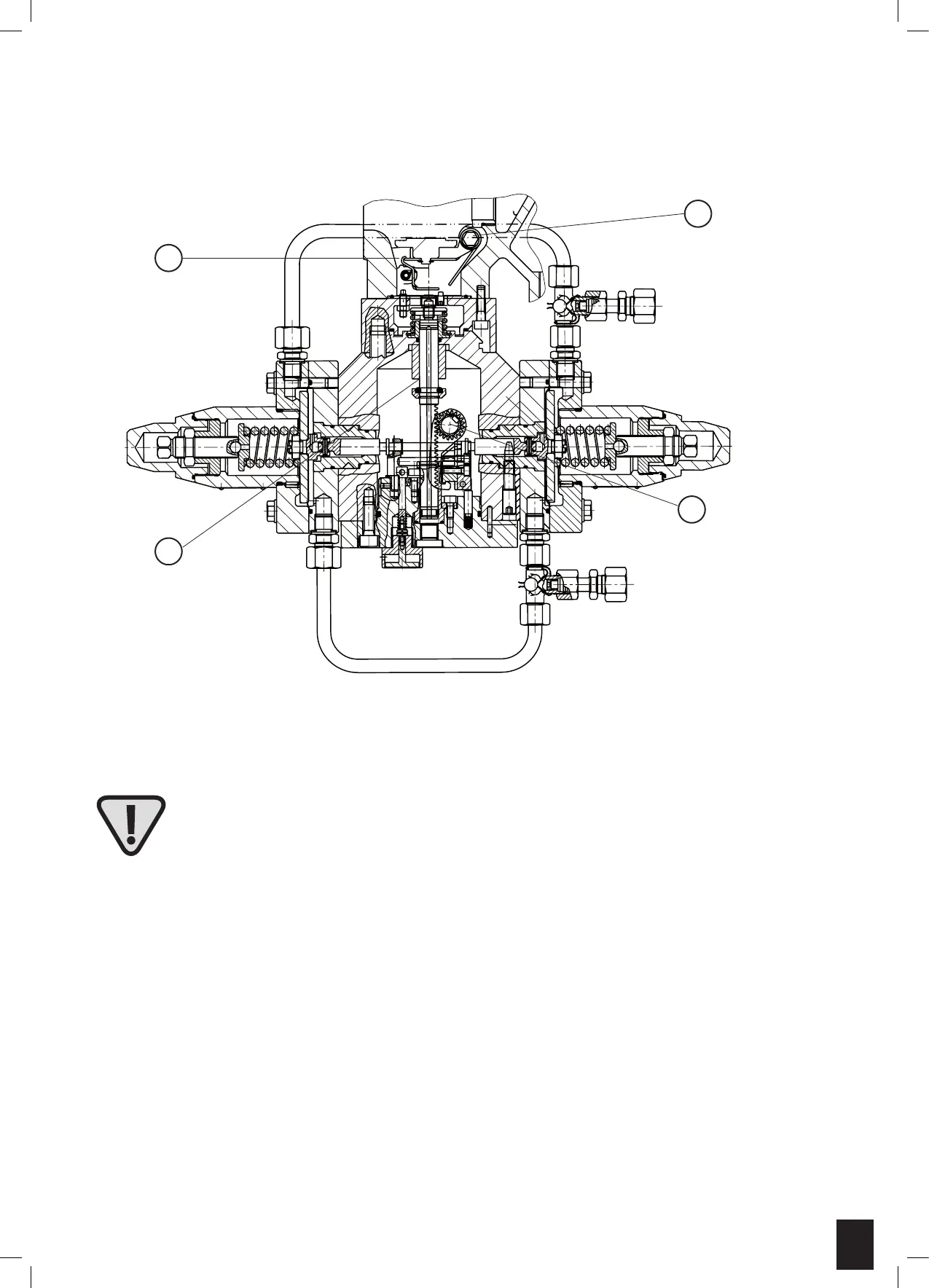

VANNE DE SÉCURITÉ SID
MISE EN SERVICE
Raccordement évent
Prise d’impulsion
ARRET D’URGENCE
Stopper
3
2
6.1
6
Respecter l’ordre de la mise en service de la SAV SID, comme décrit ci-après !
Dans le cas d’un non-respect de l’ordre, le bras du clapet qui se trouve dans le corps de la vanne de régulation
est guidé à côté du verrouillage du levier de déclenchement (3) toujours en position de déclenchement et le bord de
verrouillage du bras du clapet risque d’être tordu !
a) Equilibrage de la pression en ouvrant la soupape compensatrice de pression à fermeture automatique, jusqu’à apparition d’une
pression de fermeture.
b) Retirer la tige de soupape (2) de l’engrenage de manoevre SID en tournant l’arbre de rappel (6.1) (dans la direction de la flèche )
jusqu’à ce que le levier intérieur s’enclenche dans la came (uniquement possible si < pression à l’appareil de coupure pdso
et > pdsu).
c) Tenir la tige de soupape (2) pour quelques secondes dans la position retirée jusqu’à ce que la membrane et le système à levier se
soient fixés.
d) Tourner l’arbre de rappel du corps de la vanne de régulation (6) dans la direction de la flèche*) jusqu’à ce que le bras du clapet de
régulation s’encliquette dans le levier de déclenchement (3).
e) Dévisser le capuchon.
* Pour la rotation de l’arbre de rappel (6) jusqu’au verrouillage du bras du clapet et du levier de déclenchement, il faut un couple de 5 Nm au maximum.
