PODLOŽKA PRO OMEZENÍ PRŮTOKU < 10 % MAX (< 1:10)
DN 25 DN50 DN 80
Návrhový rámec do dubna 1998
111-163-10 tryska o pr. 24
Návrhový rámec do dubna 1998
111-163-10 tryska o pr. 24
Valve disk assy. 111-360-20
orifice ø 54
Návrhový rámec do května 1998 a dále
(spodní vybrání)
111-363-10 tryska o pr. 24
Návrhový rámec do května 1998 a dále
(spodní vybrání)
111-163-10 tryska o pr. 24
111-163-15 tryska o pr. 31
111-363-15 tryska o pr. 42
111-363-15 tryska o pr. 42
Sestava talíře ventilu
111-560-20 tryska o pr. 82
111-163-15 tryska o pr. 31 Sestava talíře ventilu
111-360-20 tryska o pr. 54
-
POZNÁMKA:
Pro trysky o pr. 24, 31 a 42 místo těsnicího kroužku nebo
kompenzačního disku nainstalujte mezi talíř ventilu a objímku na
vřetenu ventilu vyrovnávací disk.
Před montáží vyrovnávacího disku vyjměte těsnicí kroužek
(těsnění talíře ventilu) a znovu ho namontujte.
MONTÁŽ OMEZOVAČE PROUDĚNÍ
Z tělesa vyjměte inspekční desku (poz. 8 na materiálovém listu). Uvolněte šestihrannou matici, do drážky závitu zasuňte šroubovák a
přidržte vřeteno ventilu. Vyjměte talíř ventilu, podložku a pojistnou podložku. Vyjměte těsnicí kroužek nebo kompenzační podložku a
nainstalujte podložku pro omezení průtoku. (Dbejte na zajištění správné polohy!)
Vložte talíř ventilu, podložku a pojistnou podložku. Dotáhněte šestihrannou matici (max. 5 Nm), přidržte ji šroubovákem (břit: 8 x 1,2
nebo 9 x 1,4 mm).
Namontujte zpět inspekční desku na tělese a po montáži zkontrolujte dotažení!
Sestavy talíře ventilu se používají u trysky o pr. 54 a 82. Není
nutná demontáž kompenzační podložky.

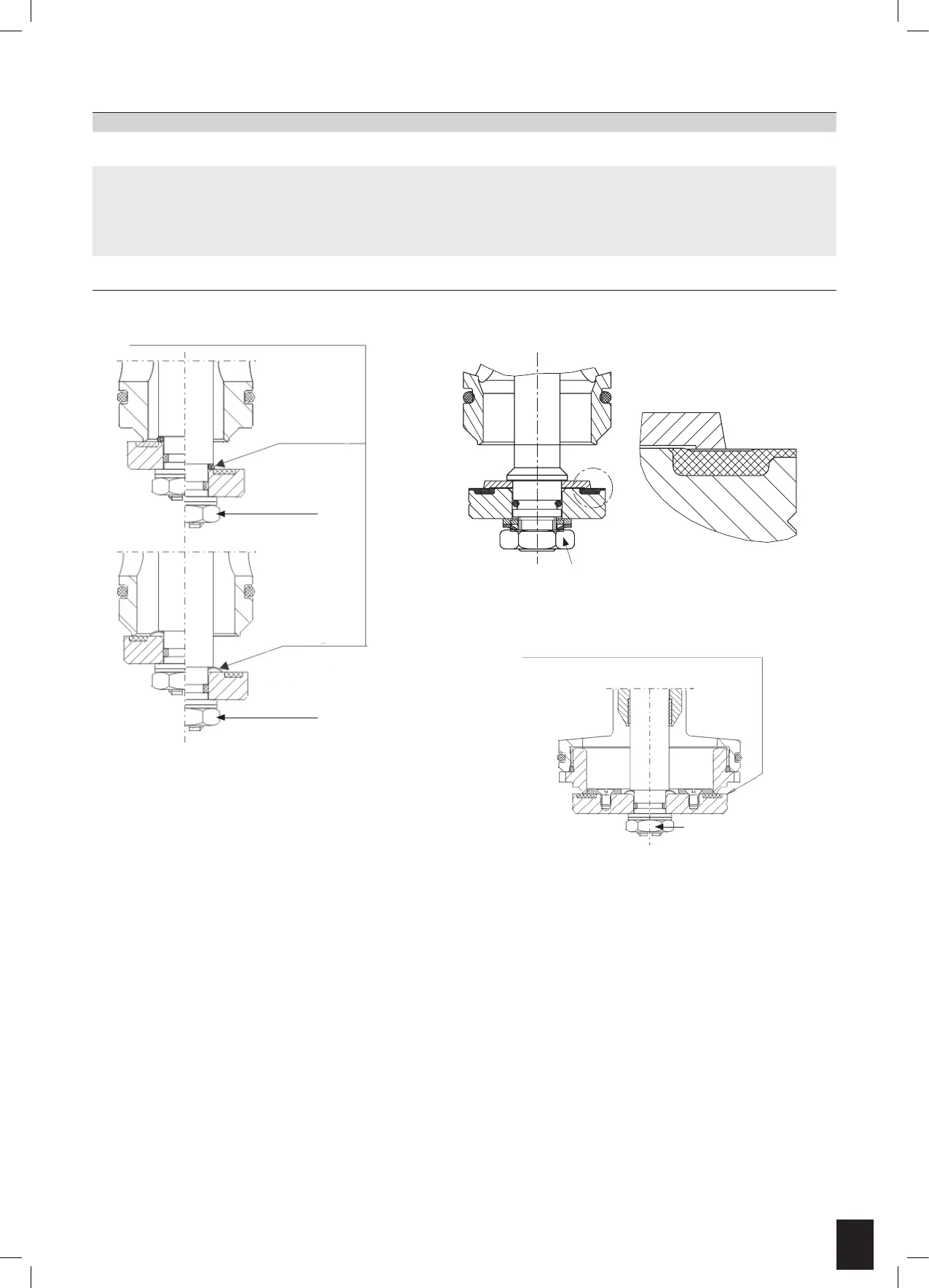

MODEL S OMEZOVAČEM PRO TRYSKU
Ø 24 / Ø 31 / Ø 42
Těsnicí kroužek
Tryska Ø24
Kompenzační
podložka
(Tryska Ø31,
Ø42 and Ø54)
SW 17
SW 17
SW 17;
SW 19 (DN80)
Zajistěte
správnou polohu
Model se sestavou talíře ventilu pro
trysku ø 54 a ø 82
SW 17
STANDARDNÍ MODEL S
Ovládací jednotka H
½“ – čtyřhranná hlava
