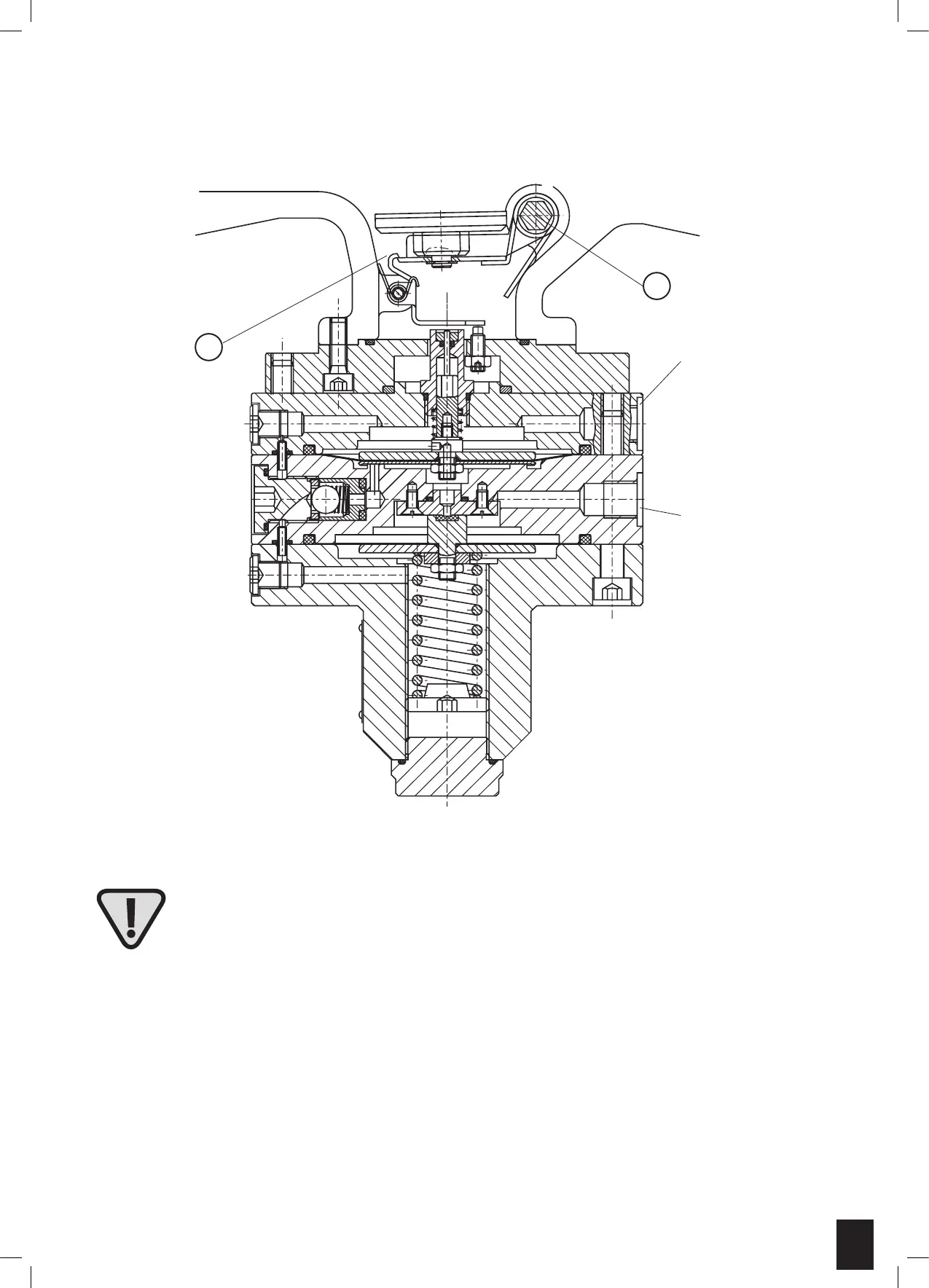

BEZPEČNOSTNÍ RYCHLOUZÁVĚR SL-IZ...
POKYNY K UVEDENÍ DO PROVOZU
Přípojka impulzního
vedení “A”
Vývod – přípojka
odvzdušnění “B”
3
6
Dodržujte postup spuštění bezpečnostního rychlouzávěru SSV SL-IZ..!
Při nedodržení uvedeného postupu může dojít k poškození ramen talíře ventilu uvnitř tělesa a zkoseného okraje ramene
talíře ventilu (3).
a) Pomalu vyrovnávejte tlak otevíráním (samouzavíracího) vyrovnávacího ventilu až do uzavření tlaku regulátoru.
b) Vyšroubujte krycí víčko napínací hřídele na tělese ventilu.
c) Otáčejte napínací hřídel (6) ve směru šipky*), až rameno talíře ventilu (3) zapadne do západkové páky (možné pouze tehdy, je-li
pd nižší než OPSO – nastavení překročení tlaku bezpečnostního rychlouzávěru).
d) Našroubujte krycí víčko napínací hřídele.
* pro otáčení napínací hřídelí (6) , aby mohlo rameno talíře ventilu (3) zapadnout do západkové páky, je potřebná síla maximálně 5 Nm
