BEZPEČNOSTNÍ RYCHLOUZÁVĚR SID
POKYNY K UVEDENÍ DO PROVOZU

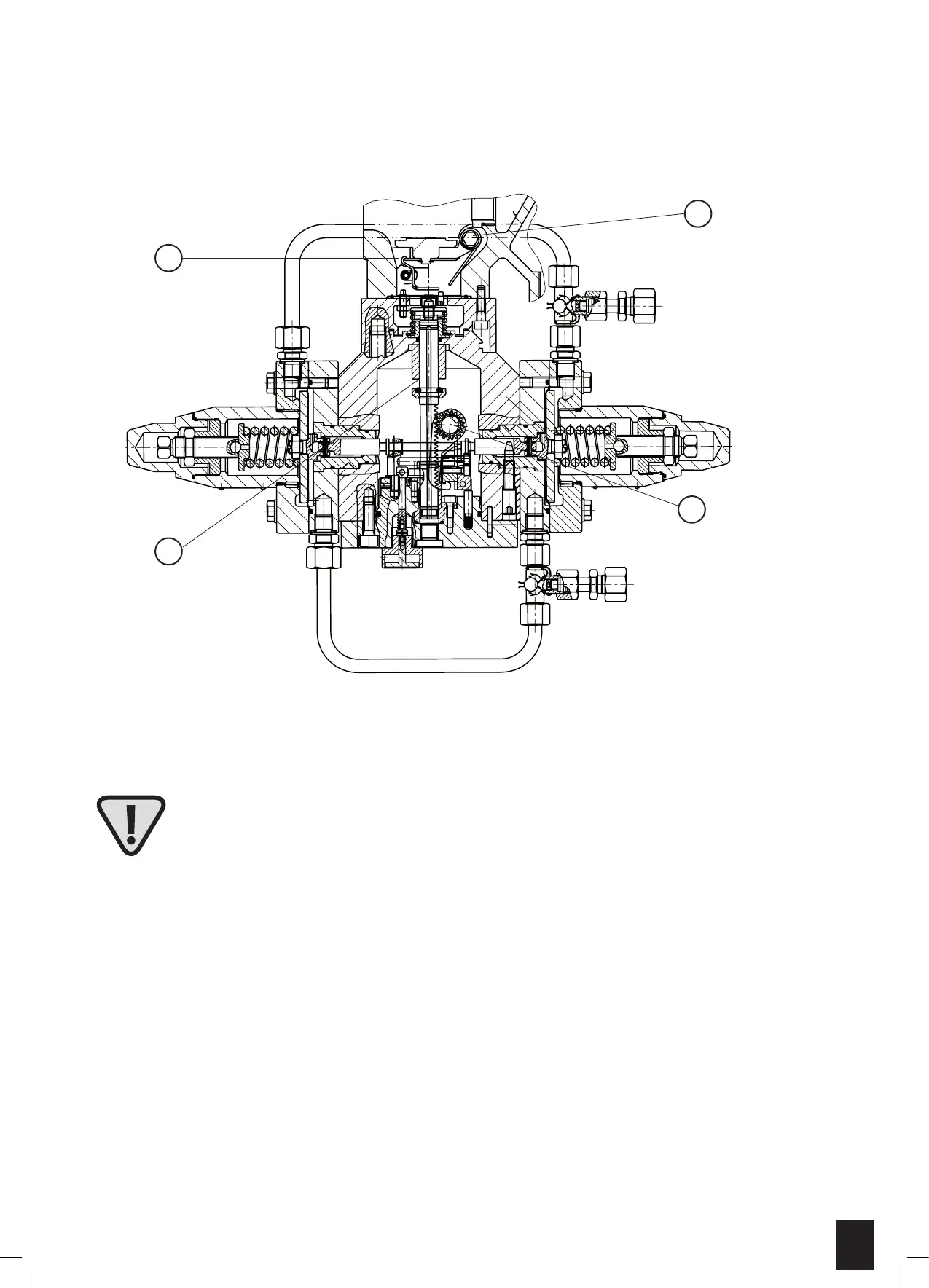

Přípojka odvzdušnění
TPřípojka impulzního vedení
NOUZOVÉ VYPNUTÍ
Stopper
3
2
6.1
6
Dodržujte postup spuštění bezpečnostního rychlouzávěru SSV-SID!
Při nedodržení uvedeného postupu může dojít k poškození ramen talíře ventilu uvnitř tělesa a zkoseného okraje ramene
talíře ventilu (3).
a) Pomalu vyrovnávejte tlak otevíráním (samouzavíracího) vyrovnávacího ventilu až do uzavření tlaku regulátoru.
b) Dřík (2) převodového mechanismu SID se zatáhne otáčením napínací hřídele (6.1) ve směru šipky. Vahadlo se zachytí v přesouvací
objímce (možné pouze tehdy, je-li pd nižší než OPSO – nastavení překročení tlaku bezpečnostního rychl
c) Na několik vteřin přidržte dřík ventilu (2) (toto je nutné, aby bylo možné membránu a pákový systém zajistit v provozní poloze).
d) Vyšroubujte krycí víčko napínací hřídele na tělese ventilu. Otáčejte napínací hřídel (6) ve směru šipky*), až rameno talíře ventilu (3)
zapadne do západkové páky
e) Našroubujte krycí víčko napínací hřídele a dřík ventilu.
* pro otáčení napínací hřídelí (6) , aby mohlo rameno talíře ventilu (3) zapadnout do západkové páky, je potřebná síla maximálně 5 Nm
