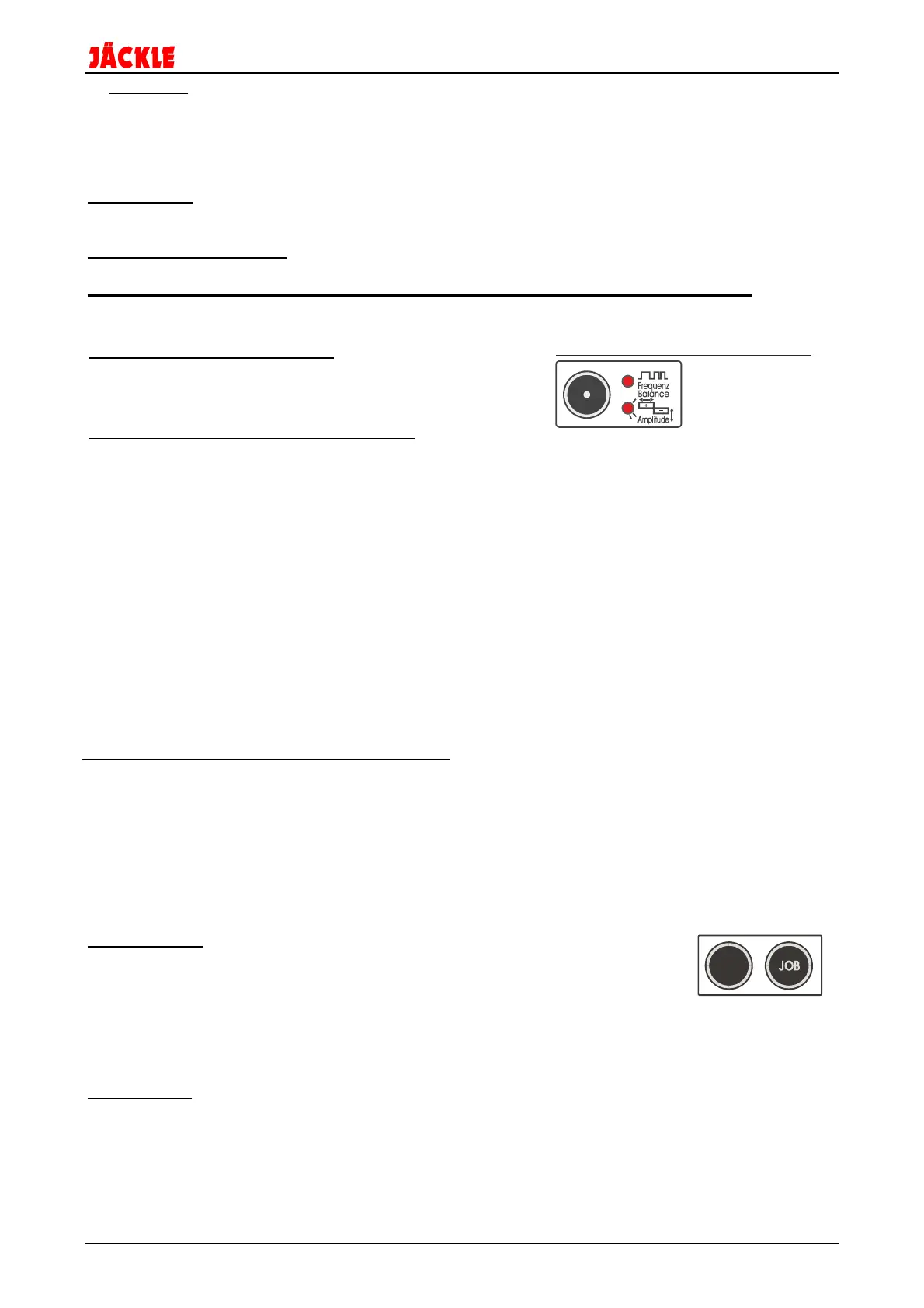

ProTIG 220/300 AC/DC
Bedienungsanleitung Seite 14
SAVE
11 - Frequenz / Balance / Amplitude
110 - Frequenz bei AC
111 - Balance bei AC
Im
AC Bereich
können folgende Parameter eingestellt werden
Puls Hauptstrom Ip: 5 – 220/300A (entspricht Hauptstrom I1)
Puls Grundstrom Ib: 5 – 220/300A
Zeit Pulsstrom Tp: 0.1 – 0.99s (10Hz – 1Hz)
Zeit Grundstrom Tb: 0.1 – 0.99s (10Hz – 1Hz)
9. Drehknopf
Mit dem Drehknopf können alle Parameter und Werte der Maschine eingestellt werden.
10. VRD - siehe Kapitel 9
11. Frequenz / Balance / Amplitude (nur bei AC Maschinen im AC Betrieb (LED 20)
Durch tippen auf die Taste Frequenz/Balance (Pos. 11) kann zwischen den beiden Funktionen gewechselt
werden. Die jeweilige LED leuchtet.
Frequenz 40 bis 250Hz (LED 110):
Stufenlos einstellbar im AC-Bereich.
Eine höhere Frequenz bewirkt einen stabileren Lichtbogen,
besonders geeignet für den Dünnblechbereich.
Balance -35 bis +10 (LED 111 blinkt langsam):
Stufenlos einstellbar im AC-Bereich.
Mit diesem Parameter kann das zeitliche Verhältnis von positiver zu negativer Halbwelle verstellt werden. In
Nullstellung ist die positive Halbwelle gleich groß wie die Negative. Durch diese zeitliche Einstellung der
Halbwellen kann die Einbrandtiefe, die Strombelastung, die thermische Belastung der Elektrode und die
Reinigungswirkung der jeweiligen Schweißaufgabe angepasst werden.
Erhöhung der Minushalbwelle (Zahl kleiner 0) bewirkt:
•
Tieferer Einbrand, schmälere Schweißnaht
•
Höhere Strombelastbarkeit der Elektrode
•
Geringere thermische Belastung der Wolframelektrode
•
Geringere Reinigungswirkung
Erhöhung der Plushalbwelle (Zahl größer 0) bewirkt:
•
Flacherer Einbrand, breitere Schweißnaht
•
Geringere Strombelastbarkeit der Elektrode
•
Höhere thermische Belastung der Wolframelektrode
•
Bessere Reinigungswirkung
Amplitude -50 bis +20 (LED 111a blinkt rhythmisch):
Zum aktivieren dieser Funktion, muss die Taste 11 in der Funktion Balance länger gedrückt werden, bis die
LED 111a rhythmisch zu blinken beginnt. Stufenlos einstellbar im AC-Bereich.
Mit diesem Parameter kann die Amplitude der positiver und negativer Halbwelle verstellt werden.
Inder Nullstellung sind beide Amplituden gleich groß. Als Standardwert wird -15% empfohlen.
Beispiel: Strom 100A – Amplitude -20%
Postive Halbwelle 80A – negative Halbwelle 120A
7. JOB Menü
Es besteht die Möglichkeit bis zu 7 verschiedene Schweißeinstellungen als JOBs abzuspeichern.
JOB speichern:
ProWIG für die Schweißaufgabe optimal einstellen.
Taste JOB (Pos. 13) für 5 Sekunden drücken, bis im Display Pr 1 erscheint.
Nun kann mittels des Drehknopfes (Pos. 9) ein Speicherplatz zwischen Pr 1 und Pr 7
ausgewählt werden. Ein bereits belegter Speicherplatz wird durch leuchtende LEDs angezeigt, bei einem
freien Speicherplätzen leuchtet keine LED.
Um den JOB zu speichern, Taste SAVE (Pos. 12) für 3 Sekunden drücken, bis ‚Sto‘ im Display erscheint.
Jetzt ist der JOB gespeichert.
JOB aufrufen:
Um einen abgespeicherten JOB aufzurufen, die Taste JOB (Pos. 13) für 5 Sekunden drücken, bis im Display
Pr 1 erscheint. Nun kann mittels des Drehknopfes (Pos. 9) der gewünschte Speicherplatz zwischen Pr 1 und
Pr 7 ausgewählt werden.
Durch erneutes tippen auf die Taste JOB wird dieser geladen.
Im Display steht nun dauerhaft z.B. Pr 1.
