14. Beschreibung der optionalen Fernsteller
Folgende Fernsteller sind an der Maschine möglich:
- WIG Schweißbrenner mit up/down Tasten:
An die Maschine kann nur ein Brenner mit 1 Brennertaster und optionale up/down Tasten angeschlossen
werden. Mit dem Brennertaster wird der Schweißvorgang gestartet und beendet.
Mit den up/down Tasten kann die Leistung der Maschine hoch und runter geregelt werden.
HINWEIS: Ist das Job Menü (Kapitel 7) aktiviert, kann mit den up/down Tasten zwischen den gespeicherten
Jobs gewechselt werden.
- Fußfernsteller / Fußpedal FF5i:
Mit dem optionalen Fußpedal FF5i kann der Schweißvorgang gestartet und beendet werden. Mit dem Pedal
kann die Schweißleistung von Minimum bis zur aktuell mit dem Drehknopf eingestellten maximalen Leistung
geändert werden. Die maximale Leistung kann im Stand-by Betrieb mit dem Drehknopf eingestellt werden.
HINWEIS: Das Fußpedal funktioniert nur im 2-Takt Betrieb. Zusätzlich sollte die Slope-up und Slope-down
Zeit auf 0 Sekunden geändert werden.
- Handfernsteller FW 11i – nur für das Elektrodenschweißen:
Mit dem optionalen Handfernsteller FW 11i kann die Schweißleistung im Elektrodenmodus von Minimum bis
zur aktuell mit dem Drehknopf eingestellten maximalen Leistung geändert werden.
Die maximale Leistung kann im Stand-by Betrieb mit dem Drehknopf eingestellt werden.
15. Test Wasserpumpe / Lüfter - Softwareversion anzeigen
Test bzw. aktivieren der Wasserpumpe:
- Taste drücken und halten, dann Taste SAVE (Pos. 12) antippen, Stopp : Taste SAVE erneut drücken
Test bzw. aktivieren des Lüfters:
- Taste drücken und halten, dann Taste JOB (Pos. 13) antippen, Stopp : Taste JOB erneut drücken
Um die in der Maschine programmierte Softwareversion anzeigen zu lassen, folgende Prozedur durchführen:
• Maschine ausschalten, • Taste SAVE (Pos. 12) gedrückt halten, • Schweißmaschine einschalten,
• Im Display (Pos. 6) erscheint nun für einige Sekunden die Softwareversion, z.B. H30
16. Störungen, Fehler, Ursache und Beseitigung
Fehler und Defekte an der elektrischen Anlage dürfen nur von einer Elektrofachkraft beho-
ben werden. Nach jeder Reparatur ist eine Sicherheitsüberprüfung nach
DIN IEC 60974 Teil 4: Sicherheit, Instandhaltung und Prüfung von Lichtbogen-
schweißeinrichtungen im Gebrauch durchzuführen.
Störungen / Fehler
Ursache
Beseitigung
Fehlercode E01 Kühlwasserkreislauf (wenn vor-
handen) fehlerhaft
Kühlgerät, Wasserstand und Pum-
pe prüfen
Fehlercode t°C Übertemperatur im Gerät Maschine im eingeschaltenen Zu-
stand mit Lüfter laufen lassen, bis
das Gerät abgekühlt ist.
A
B
C
D
E
ABCDE
A
B
C
D
E

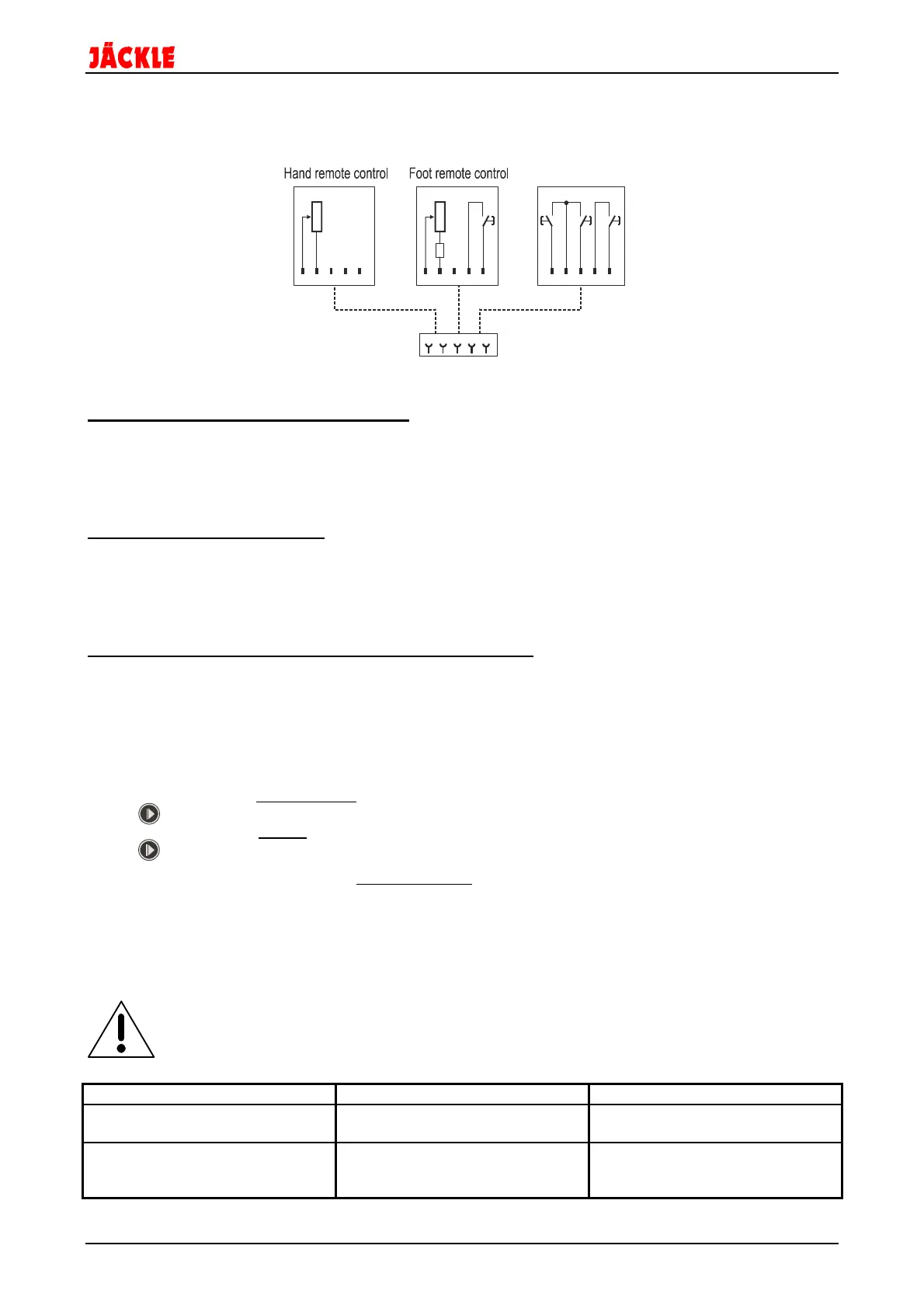

Fernbedienungsdose 5-polig
Remote control socket 5-pole
DW UP
BT
Handfernsteller
Poti
Up/Down Brenner
Up/Down Torch
10k
ABCDE
BT
Fußpedal
Poti
10k
560R
