EINSTELLUNGEN 3
D-17
3.11 VORWÄRTS-/RÜCKWÄRTSGESCHWINDIGKEIT ________________________________
Die Vorwärts- und Rückwärtsgeschwindigkeit werden am
Fahrpedal eingestellt. Zuerst die Vorwärtsgeschwindigkeit
einstellen, bevor die Rückwärtsgeschwindigkeit eingestellt
wird.
Einstellen der Vorwärtsgeschwindigkeit:
1. Sicherstellen, daß die Antriebspumpe auf neutral gest-
ellt wurde und die Motordrossel richtig eingestellt wird.
2. Den Motor anlassen und, während der Motor mit
Vollgas läuft und der Traktor im Zweiradantrieb (2WD)
ist, die Vorwärtsgeschwindigkeit prüfen. Die Fahrge-
schwindigkeit in Vorwärtsrichtung muß 19 km/h
betragen.
3. Den Motor abstellen. Zum Einstellen der Geschwind-
igkeit die Ringschraube (
K
) vom Pedal trennen und die
Gegenmutter (
J
) lösen. Zum Reduzieren der
Geschwindigkeit die Ringschraube hinein und zum
Erhöhen der Geschwindigkeit heraus drehen. Die
Gegenmutter zum Festsetzen der Einstellung anziehen
und die Ringschraube anbringen
4. Während das Fahrpedal auf Leerlauf ist, die Position
des Neutralschalters (
I
) prüfen. Den Schalter nach
oben oder unten stellen, so daß der Zeiger (
M
) am
Fahrpedalträger mittig darüber ist. Bei richtiger
Einstellung leuchtet Lampe 5 am Steuergerät auf,
wenn der Zündschlüssel auf EIN gedreht wird.
5. Den Motor anlassen und die Geschwindigkeit prüfen.
Das Verfahren wiederholen, bis eine Vorwärtsge-
schwindigkeit von 19 km/h erreicht wird.
Einstellen der Rückwärtsgeschwindigkeit:
1. Die Vorwärtsgeschwindigkeit einstellen.
2. Den Motor anlassen und die Rückwärtsgeschwind-
igkeit mit dem Motor auf Vollgas prüfen. Die
Rückwärtsgeschwindigkeit muß 6 - 8 km/h betragen.
3. Den Motor abstellen. Zum Einstellen der Geschwind-
igkeit die Mutter an der Anschlagschraube der
Rückwärtsrichtung (
L
) lösen. Zum Erhöhen der
Geschwindigkeit die Schraube im Schlitz vorwärts- und
zum Reduzieren der Geschwindigkeit zurückschieben.
Die Schraube zum Festsetzen der Einstellung
anziehen.
4. Den Motor anlassen und die Geschwindigkeit prüfen.
Das Verfahren wiederholen, bis eine Rückwärtsge-
schwindigkeit von 6 - 8 km/h erreicht wird.

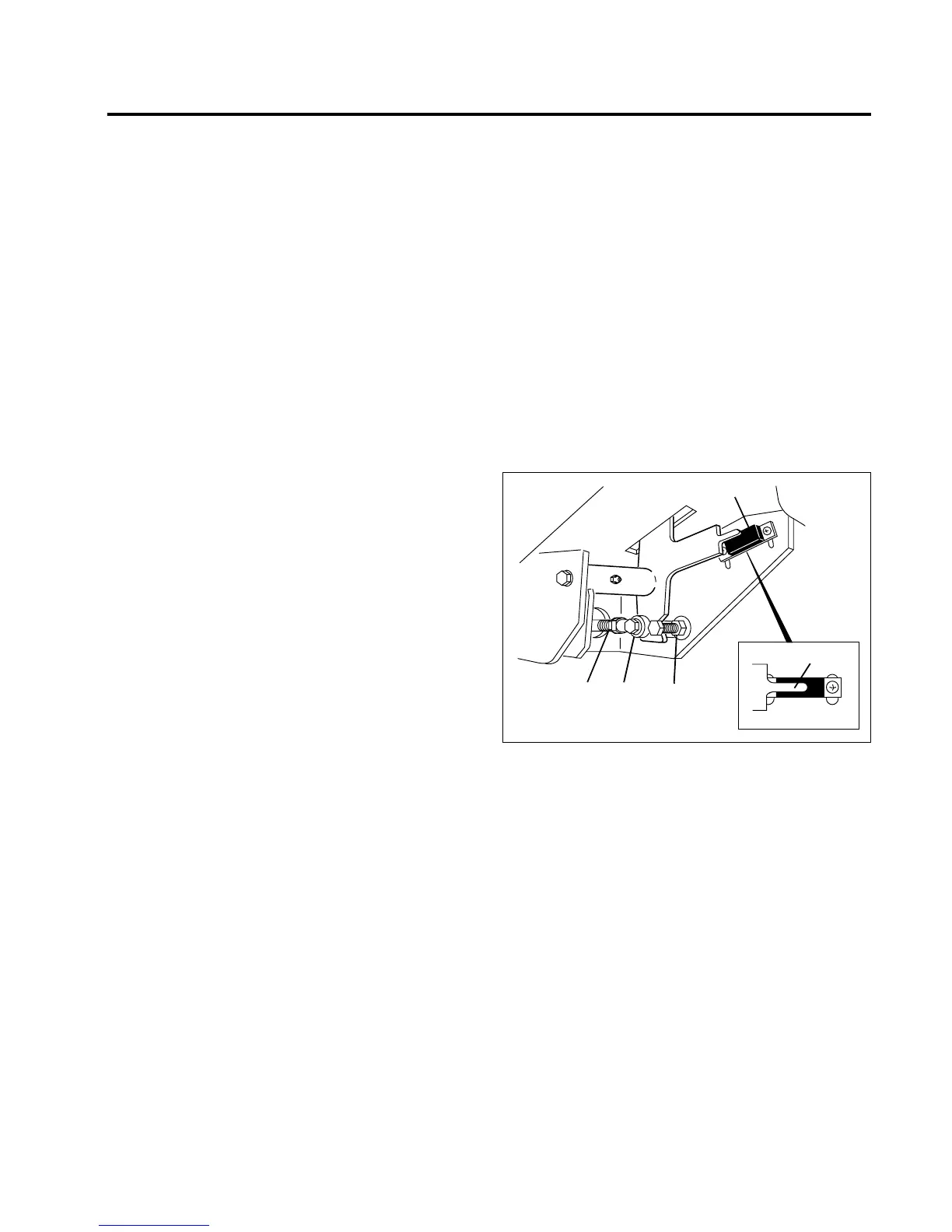

Abb. 3K
M
KJ
I
L
LF011
