PAGE 34
FRANÇAIS
Jandy
®
TruDose
TM
Contrôleur des produits chimiques | Manuel d’installation et de fonctionnement
pH 7,2-7,6
ORP 600-800 mV
Retour du spa
Cellule AquaPure
Soupape
antiretour
Pompe
pH
ORP
Cellule de débit
De la piscine
Filtre
*Voir Note
*REMARQUE:
Monter le transformateur d’alimentation
électrique à 30 cm (1 pi) au-dessus du sol.
Prise extérieure étanche
protégée par DDFT
Installation typique
REMARQUE : Tous les produits chimiques doivent être injectés
en aval du réchauffeur et de la cellule de débit.
Réchauffeur
Retour de la piscine
D
o
N
o
t
C
a
p

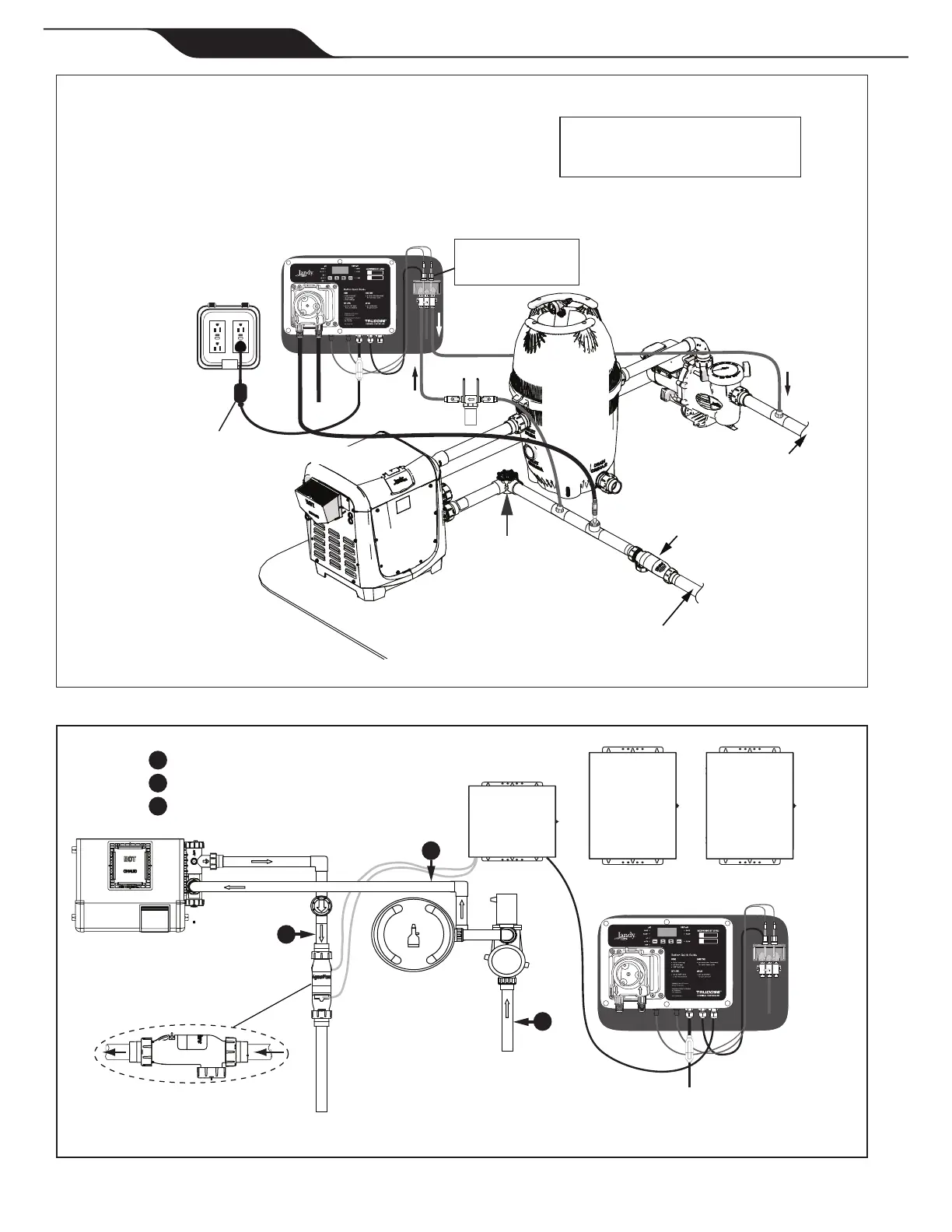

Figure 1. Installation hydraulique typique d’un contrôleur des produits chimiques TruDose
PureLink
Centre
électrique
TruClear® XL
Cellule avec capteur de
débit/Temp./Salinité
Admission
piscine
AquaPure
®
Contrôle
Centre
Ou Ou
pH 7,2-7,6
ORP 600-800 mV
Contrôleur TruDose
Cellule de débit
1
2
3
1
2
3
Échantillon d’eau à la cellule de débit
Retour d’eau de la cellule de débit
Introduction d’acide
Réchauffeur
Filtre
Pompe
Retour de la piscine
Figure 2. Connexion cellule de débit - Vue de haut
