Jandy TruDose User Manual

PÁGINA 61
ESPAÑOL
Jandy
®
TruDose
TM
Chemical Controller | Manual de instalación y operación
2.2 Especificaciones
Dimensiones del sistema
8" de largo x 10" de ancho x
6,5" profundidad
Entrada/salida eléctricas
Entrada : 100 - 240 VCA ~
50/60 Hz 0,6 A
Salida : 24 VCC - 1000 mA
24 W
(Fuente de alimentación
suministrada)
Nivel de ajuste de pH 7,0 a 8,0
Nivel de ajuste de ORP
400 mV a 900 mV
Temporizador de la
dosis de pH
Apagado o ciclo temporizado
Alerta baja
pH 6,9 - ORP 390 mV
Alerta alta
pH 8,1 - ORP 910 mV
Lectura
Pantallas LED y digitales
numéricas funcionales que
alternan entre pH y ORP (mV)
Alertas (bajas o altas)
LEDdealertarojos,jos
Alarma de alimentación
excesiva de pH
- LED de alerta del pH
parpadeante
- Aparece Er1 en la pantalla
LCD
Alarma de alimentación
excesiva de ORP
- LED de alerta de ORP
parpadeante
- Aparece Er2 en la pantalla
LCD
Sensor
de pH
Sensor
de ORP
Energía
Interruptor
de flujo
Comunicación del controlador
Pantalla digital
Botón
LED
Control del
clorador de
agua salada
Bomba
peristáltica
para ácido

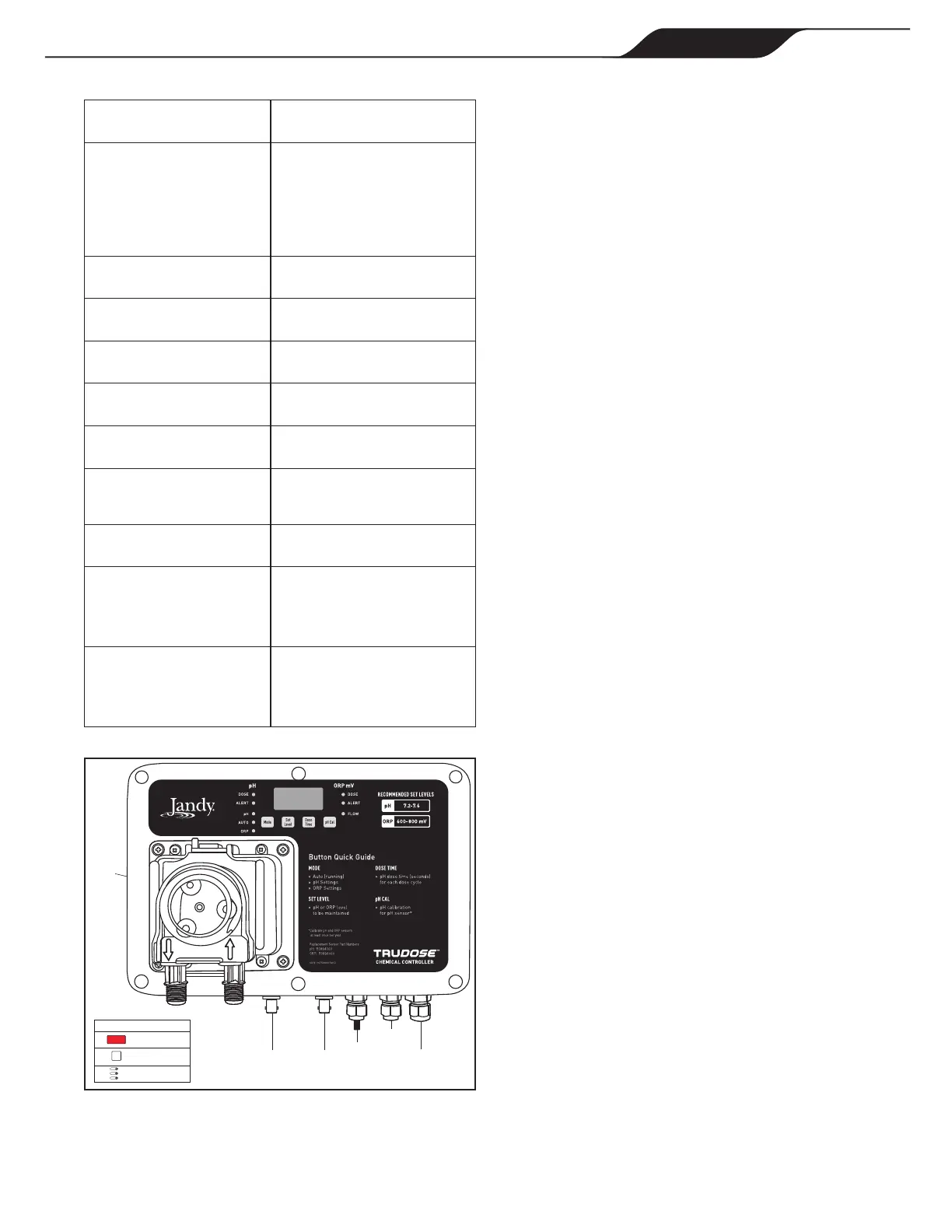

Figura 3. Conexiones del controlador
2.3 Descripción del panel del
controlador
2.3.1 Pantallas digitales y LED de función
a. pH
El valor de pH medido se muestra en la pantalla LCD.
• Alerta de pH (bajo o alto): LED rojo  jo
• Alarma de alimentación excesiva de pH: LED rojo
parpadeante y aparece "Er1" en la pantalla LCD
• Dosis de pH (en funcionamiento): LED verde parpadeante
• Dosis de pH (tiempo agotado): LED verde  ja
b. ORP
El valor de ORP medido se muestra en milivoltios (mV) y
aparece en la pantalla LCD. (Alterna con el pH).
• Alerta de ORP (bajo o alto): LED rojo  jo
• Alarma de alimentación excesiva de ORP: LED rojo
parpadeante y aparece "Er2" en la pantalla LCD
• Dosis de ORP (temporizador activo): LED verde
parpadeante
Modo: ajustes de los botones
• Automático: LED rojo
• Con guración de pH: LED verde
• Con guración de ORP: LED amarillo
• Modo APAGADO: En modo de espera, mantenga
presionado el botón de modo durante 3 segundos para
apagar el controlador.
• Flujo: LED verde
• Establecer nivel: Ajustes de los botones (arriba/abajo)
• Tiempo de la dosis: Ajustes de los botones (arriba/abajo)
• Calibración del pH: Ajustes de los botones (arriba/abajo)
2.3.2 Conexiones eléctricas (periféricos)
• Energía de CA: 100-240 VCA, 50-60 Hz
• Interruptor de Flujo: Desde la celda de  ujo
• Sensor de pH (azul): Conexión de BNC
• Sensor de ORP (rojo): Conexión de BNC
• Control del clorador de agua salada: 24 VCC
