Contrôleur des produits chimiques | Manuel d’installation et de fonctionnement

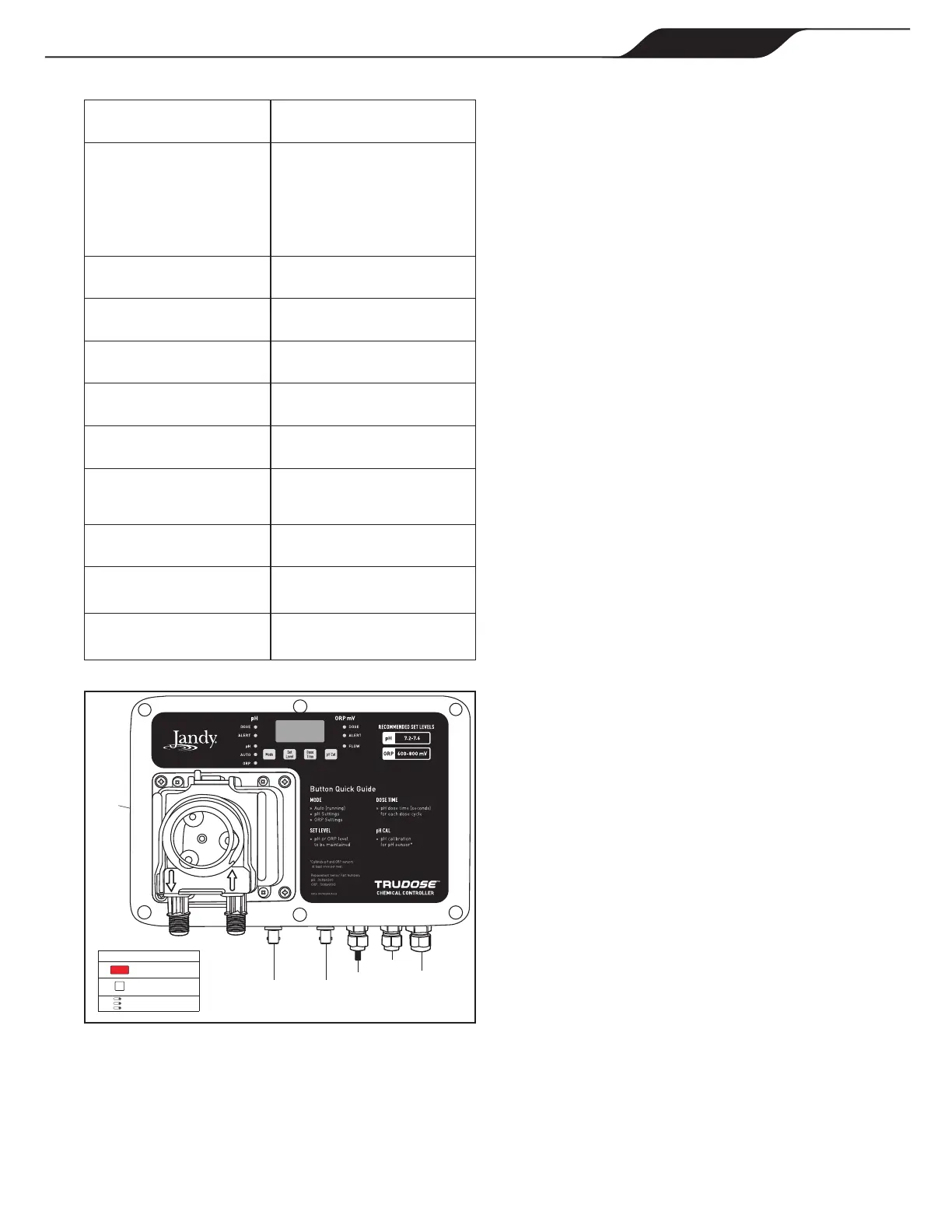

2.2 Spécifications
Dimensions du système L 8 po x l 10 po x P 6,5 po
Entrée/sortie électrique
Entrée : 100/240 V. c.a. ~ 50/
60 Hz 0,6 Hz
Sortie : 24 V. c.c. - 1 000 mA
24 W
(Alimentation électrique
fournie)
Niveau réglé du pH 7,0 à 8,0
Niveau réglé de l’ORP
400 mV à 900 mV
Minuterie de dose pH
Cycle arrêté ou minuté
Alerte faible
pH 6,9, ORP 390 mV
Alerte élevée
pH 8,1, ORP 910 mV
Lecture
DELfonctionnelleeta󰀩chages
numériques qui alternent entre
le pH et l'ORP (mV)
Alertes (bas ou haut)
DELd'alerterouge-xe
Alarme de
suralimentation pH
- Alerte DEL pH clignotante
-Er1a󰀩chésurl'écranACL
Alarme de
suralimentation ORP
- DEL d’alerte ORP clignotante
-Er2a󰀩chésurl'écranACL
Capteur pH Capteur
ORP
Alimentation
électrique
Interrupteur
de débit
Communication du contrôleur
Affichage numérique
Bouton-poussoir
Voyants DEL
Contrôle de la
chloration
eau salée
Pompe
péristaltique
pour acide
Figure 3. Connexions du contrôleur
2.3 Descriptions du panneau de
commande
2.3.1 Affichages numériques et DEL de fonction
a. pH
La valeur de pH mesurée est a chée sur l'écran ACL.
• Alerte pH (bas ou haut) - DEL rouge  xe
• Alarme de suralimentation pH - DEL rouge clignotante et
« Er1 » a ché sur l'écran ACD
• Dose pH - en marche - DEL verte clignotante
• Dose pH - temps d'arrêt - DEL verte  xe
b. ORP
La valeur ORP mesurée est a chée en millivolts (mV) et
a chée sur l'écran ACL. (en alternance avec le pH).
• Alerte ORP (bas ou haut) - DEL rouge  xe
• Alarme de suralimentation ORP - DEL rouge clignotante
et « Er2 » a ché sur l'écran ACL
• Dosage Redox - minuterie allumée - DEL verte
clignotante
Mode - ajustements de bouton-poussoir
• Auto - DEL Rouge
• Réglages pH - DEL verte
• Réglages ORP - DEL jaune
• Mode arrêté - en attente, appuyer et tenir bouton mode 3
secondes pour arrêter le contrôleur.
• Débit - DEL verte
• Niveau de réglage - ajustements de bouton-poussoir
(monter/baisser)
• Durée de dose - ajustements de bouton-poussoir (monter/
baisser)
• Cal pH - ajustements de bouton-poussoir (monter/baisser)
2.3.2 Connexions électriques (périphériques)
• Alimentation électrique c.a. - 100 à 240 V. c.a. , 50-60 Hz
• Interrupteur de Débit - de la cellule de débit
• Capteur pH (bleu) - Connexion BNC
• Capteur ORP (rouge) - Connexion BNC
• Contrôle chlorateur d’eau salée - 24 V. c.c.
