Jandy VSPHP270DV2A User Manual

Page 44
FRANÇAIS
Manuel d’installation et de fonctionnement
|
Pompes à vitesse variable Jandy
®
* AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE
En raison du risque potentiel d’incendie, d’électrocution ou de blessures corporelles, les pompes Jandy
®
et toutes charges
auxiliaires doivent être installées conformément au National Electrical Code
®
(NEC
®
), aux codes électriques et de sécurité locaux,
ainsi que selon la loi Occupational Safety and Health Act (OSHA). Il est possible de commander des copies du NEC auprès de la
National Fire Protection Association, 1 Batterymarch Park, Quincy, MA 02169 ou de votre agence d’inspection du gouvernement.
Au Canada, les pompes Jandy doivent être installées conformément au Code canadien de l’électricité (CCE).
*Lescontactsderelaisdechargeauxiliaireontunepuissancede230V/115V,11ARMS.S’assurerquelesexigencespour
l’équipement à connecter à la charge auxiliaire ne dépassent pas cette valeur nominale.
** L’alimentation électrique 115 V. c.a. pour l’alimentation principale de la pompe est uniquement compatible avec les modèles
DV2A.
Panneau de
disjoncteur
Boîte de jonction de la pompe à filtre
Auxiliaire 1
RS485
Ligne (entrée)
Rouge Noir Jaune Vert
Charge (sortie)
1 2
Ligne (entrée)
Ligne 1
Charge 1 Charge 2
Charge (sortie)
1 2
Auxiliaire 2
Ligne (entrée) Charge (sortie)
1 2
Ligne (entrée) Charge (sortie)
1 2
Charge
auxiliaire
230 V.c.a
Enceinte extérieure
230/115 V.c.a
Alimentation électrique
(Disjoncteur DDFT)
Panneau de
disjoncteur
Alimentation électrique
de 230 V.c.a
(Disjoncteur DDFT)
Panneau de
disjoncteur
Alimentation électrique
de 230 V.c.a
(Disjoncteur DDFT)
1 2 3 4
Contacts secs
1 2 3 4
COM
L1 L2/N
Entrée d’alimentation
Terre
Terre
Charge 1
Charge 2
Charge
auxiliaire
230 V.c.a
Terre
Réglages de la vitesse du
contact sec
Veuillez vous reporter au tableau
4 de la page suivante pour
connaître les réglages de la
vitesse du contact sec.
Commutateur
DIP
3 4
Désactivé(e) Désactivé(e)
Ligne 2/neutre
Ligne 1
Ligne 1
Ligne 2
Ligne 2

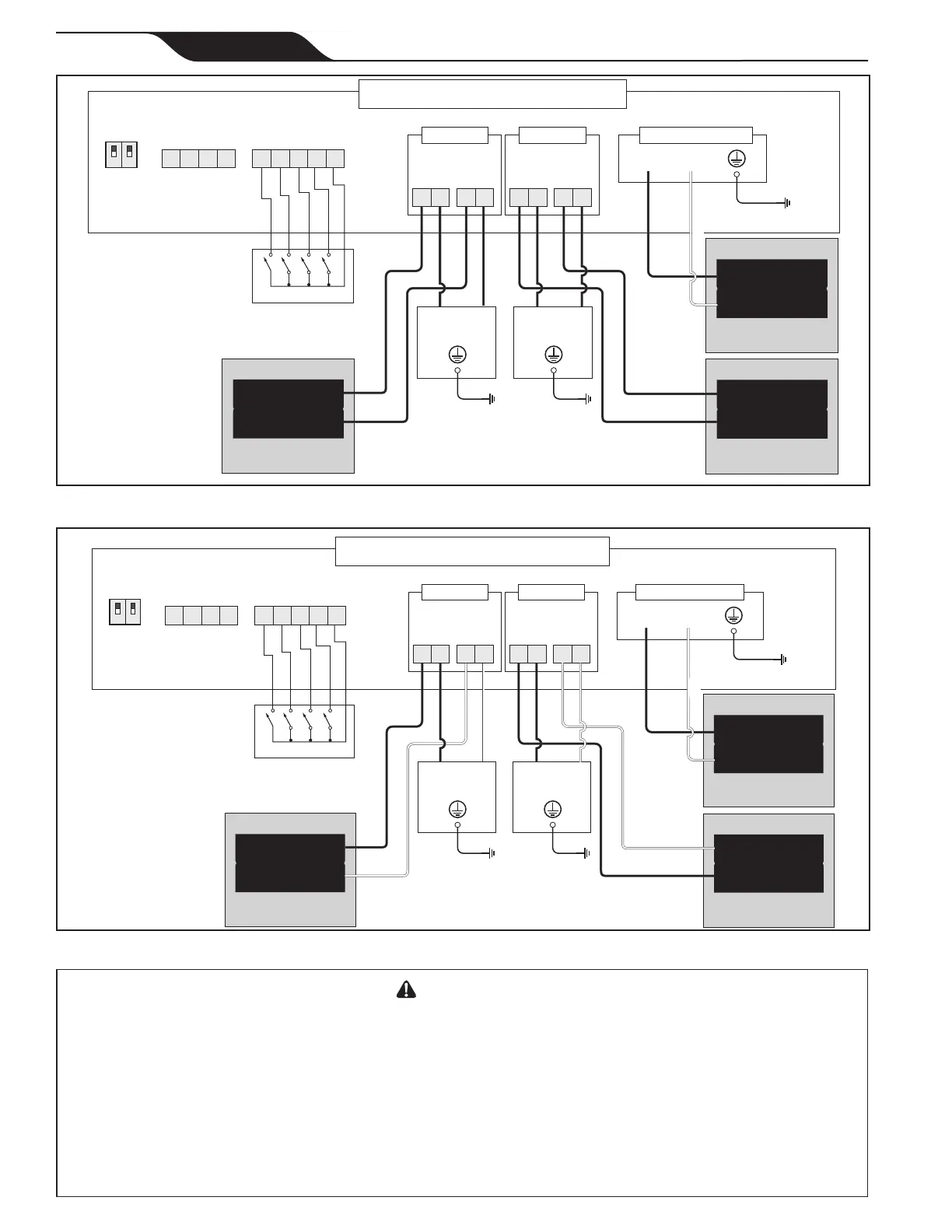

Figure 12. Schéma de câblage du relais auxiliaire de 230 V*
Panneau de
disjoncteur
Boîte de jonction de la pompe à filtre
Auxiliaire 1
RS485
Ligne
(entrée)
Rouge Noir Jaune Vert
Charge
(sortie)
1 2
Ligne
(entrée)
Ligne 1
Charge 1 Charge 2
Charge
(sortie)
1 2
Auxiliaire 2
Ligne
(entrée) Charge
(sortie)
1 2
Ligne
(entrée) Charge
(sortie)
1 2
Charge
auxiliaire
115 V.c.a
Enceinte extérieure
230/115 V.c.a
Alimentation électrique
(Disjoncteur DDFT)
Panneau de
disjoncteur
Alimentation électrique
de 115 V.c.a
(Disjoncteur DDFT)
Panneau de
disjoncteur
Alimentation électrique
de 115 V.c.a
(Disjoncteur DDFT)
1 2 3 4
Contacts secs
1 2 3 4
COM
L1 L2/N
Entrée d’alimentation
Terre
Terre
Charge 1
Charge
auxiliaire
115 V.c.a
Terre
Réglages de la vitesse du
contact sec
Veuillez vous reporter au tableau
4 de la page suivante pour
connaître les réglages de la
vitesse du contact sec.
Commutateur
DIP
3 4
Désactivé(e) Désactivé(e)
Ligne 1
Ligne 1
Neutre
Neutre
Ligne 2/neutre
Charge 2
Figure 13. Schéma de câblage du relais auxiliaire de 115 V*
