Bombas de velocidad variable Jandy
®
|
Manual de instalación y operación
Configuración de
la base
Altura del
lado de
succión
Altura de
la tapa de
la canasta
Altura del
controlador
SpeedSet
1. Bomba sin
base
73/4” 123/4” 141/8"
2. Bomba con
base
87/8" 137/8” 151/4"
3. Bomba
con base y
espaciadores
91/8” 141/8” 151/2"
4. Bomba con
base pequeña y
grande
103/4” 153/4” 171/8"

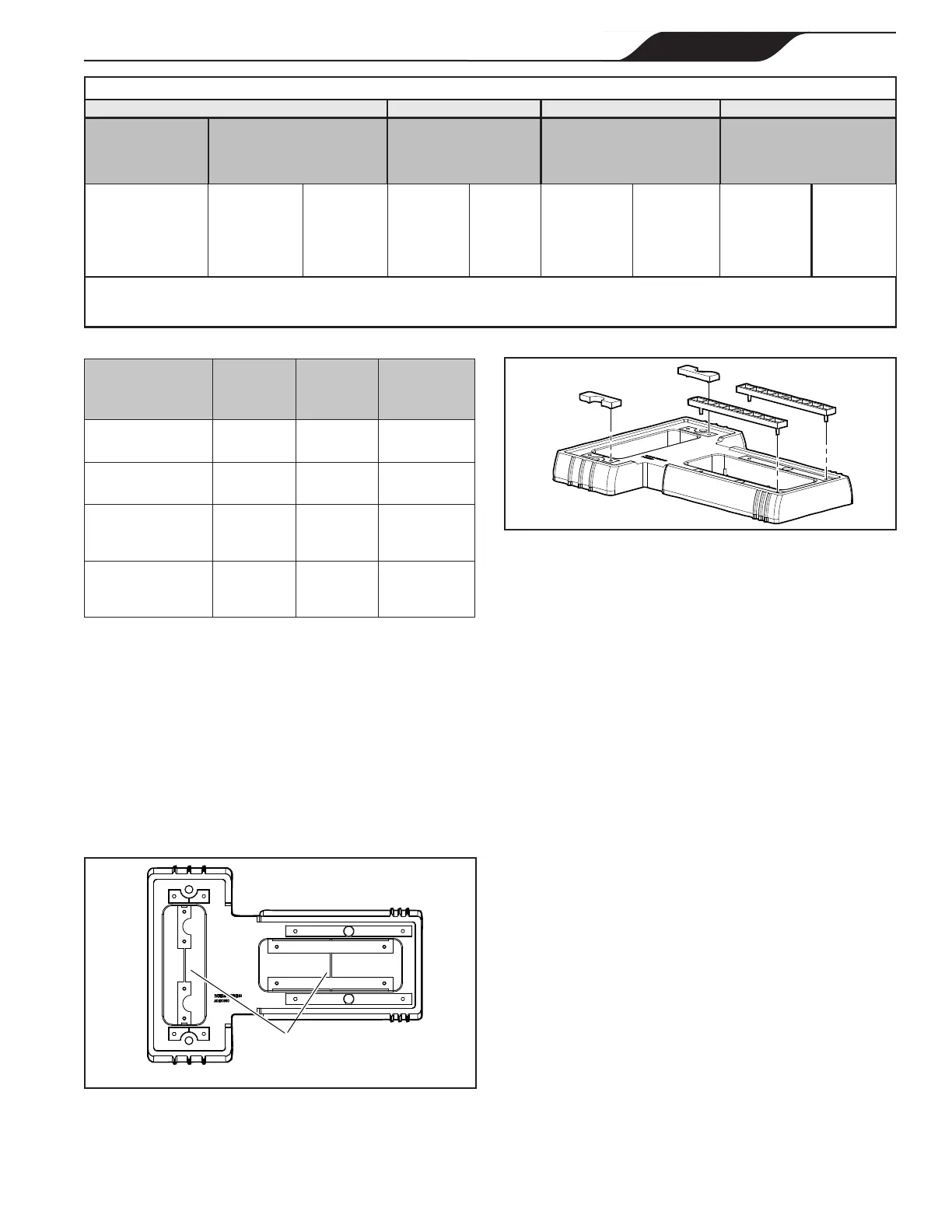

Tabla 2. Dimensiones de la base ajustable
(modelos VS FloPro
TM
únicamente)
1. Con una herramienta manual para cortar, corte las barras
plásticas que conectan los conjuntos superior e inferior
de espaciadores como se muestra en la Figura 6.
2. Empuje los dos espaciadores superiores y los dos
espaciadores inferiores fuera de la base.
3. Alinee los pines de los cuatro espaciadores con los
oricios de la base. Presione los espaciadores en su lugar
(Fig. 7).
X
X
Corte los
espaciadores en X.
Figura 6. Corte los conjuntos de espaciadores de la
base
TAMAÑO DE CABLE MÍNIMO y PROTECCIÓN DE SOBRECORRIENTE MÍNIMA*
Distancia del subpanel 0-50 pies (15 metros) 50-100 pies (15-30 metros) 100-200 pies (30-60 metros)
Modelo de bomba
Disyuntor de retardo o fusible
de la derivación (amperios)
Clase: CC, G, H, J, K, RK o T
Voltaje Voltaje Voltaje
230 VCA 115 VCA 230 VCA 115 VCA 230 VCA 115 VCA 230 VCA 115 VCA
VSFHP185DV2A(S)
VSFHP270DV2A(S)
VSPHP270DV2A(S)
VSSHP220DV2A(S)
VSSHP270DV2A(S)
15 A 20 A
14 AWG
(2,1 mm
2
)
12 AWG
(3,3 mm
2
)
12 AWG
(3,3 mm
2
)
10 AWG
(5,3 mm
2
)
10 AWG
(5,3 mm
2
)
10 AWG
(5,3 mm
2
)
*Se supone la existencia de tres (3) conductores de cobre en un tubo aislador enterrado y una pérdida de voltaje máxima del 3 % en el circuito
de la derivación. Deben cumplirse todas las normativas locales y National Electrical Code
®
(NEC
®
). La tabla muestra el tamaño de cable mínimo
y las recomendaciones sobre el fusible de derivación para una instalación corriente conforme al NEC.
Figura 7. Presione los espaciadores hasta que queden
en su lugar
3.3 Instalación eléctrica
3.3.1 Verificaciones de voltaje
El voltaje correcto, según se especica en la placa con
instrucciones técnicas de la bomba, es necesario para un
desempeño adecuado y para que el motor tenga una vida útil
prolongada. Un voltaje incorrecto reducirá la capacidad de la
bomba de desempeñarse adecuadamente y podría provocar
sobrecalentamiento, acortar la vida útil del motor y conllevar
facturas de luz más elevadas.
El instalador eléctrico tiene la responsabilidad de proporcionar
voltaje operativo a la bomba según la placa con instrucciones
técnicas al asegurar el uso de los tamaños correctos de circuitos
y cables para esta aplicación especíca.
National Electrical Code
®
(NEC
®
, NFPA-70
®
) requiere que
todos los circuitos de una piscina estén protegidos con un
interruptor por falla a tierra (GFCI). Por lo tanto, también
es responsabilidad del instalador eléctrico asegurar que el
circuito de la bomba cumpla este requisito y todos los demás
requisitos aplicables de National Electrical Code (NEC) y de
cualquier otra normativa de instalación aplicable.
Todas las bombas de velocidad variable, independientemente
de la marca o del modelo, suelen disparar los disyuntores
GFCI (sin mayores consecuencias). Se recomiendan con
énfasis los disyuntores GFCI Siemens
®
serie QFP o QF
para minimizar o eliminar este inconveniente y ofrecer una
protección personal de 5 miliamperios con el cumplimiento de
las normas NEC de 2008 a actuales para bombas de piscinas.
