Página 66
ESPAÑOL
Bombas de velocidad variable Jandy
®
|
Manual de instalación y operación
NOTA: Para prevenir el atrapamiento, el sistema debe
construirse para que no pueda operar con la bomba
obteniendo agua de solo un drenaje principal. Debe
haber al menos dos drenajes principales conectados a
la bomba cuando esté en funcionamiento. Sin embargo,
si dos drenajes principales van a una única tubería de
aspiración, dicha tubería de aspiración puede estar
equipada con una válvula que cierre ambos drenajes
principales desde la bomba.
4. La tubería debe tener el soporte adecuado y no debe
forzarse donde experimente un estrés constante.
5. Use siempre válvulas del tamaño correcto. Las válvulas
de cambio y las válvulas esféricas Jandy típicamente
tienen las mejores capacidades de ujo.
6. Utilice la menor cantidad de acoples posible y reduzca
el uso de tubos acodados de 90 grados. Cada acople
o distancia de tubo adicional aumenta la resistencia
al ujo, lo que hace que la bomba trabaje con más
esfuerzo.
NOTA: Si se requieren más de diez acoples de succión,
el tamaño del tubo debe aumentar.
7. Cada nueva instalación debe someterse a pruebas de
presión en conformidad con las normativas locales.
3.2.4 Modelos VSFHP con base ajustable
Para reemplazar una bomba existente por una de dimensiones
diferentes, utilice las bases ajustables para alinear de manera
correcta los puertos de succión y de descarga con las tuberías
existentes. La base de VS FloPro y los espaciadores aumentan
la altura total de la bomba y la altura del puerto lateral de
succión de la bomba. Consulte la Figura 5 y la Tabla 2.
Altura de
la bomba
Altura del
lado de
succión
No se requiere base
Hayward
®
Super Pump
®
Pentair
®
SuperFlo
®
Sta-Rite
®
SuperMax
®
Base pequeña
Hayward Super II™
Jandy PlusHP by Zodiac
®
Jandy Max HP by Zodiac
Base pequeña + base grande
Sta-Rite Max-E-Pro
®
Sta-Rite Dura-Glas
®
Sta-Rite Dura-Glas II
Sta-Rite Max-E-Glas
®
Base pequeña con
espaciadores
Pentair WhisperFlo
®
Sta-Rite Dyna-Glas™
Opcional
(Pedido R0546400)

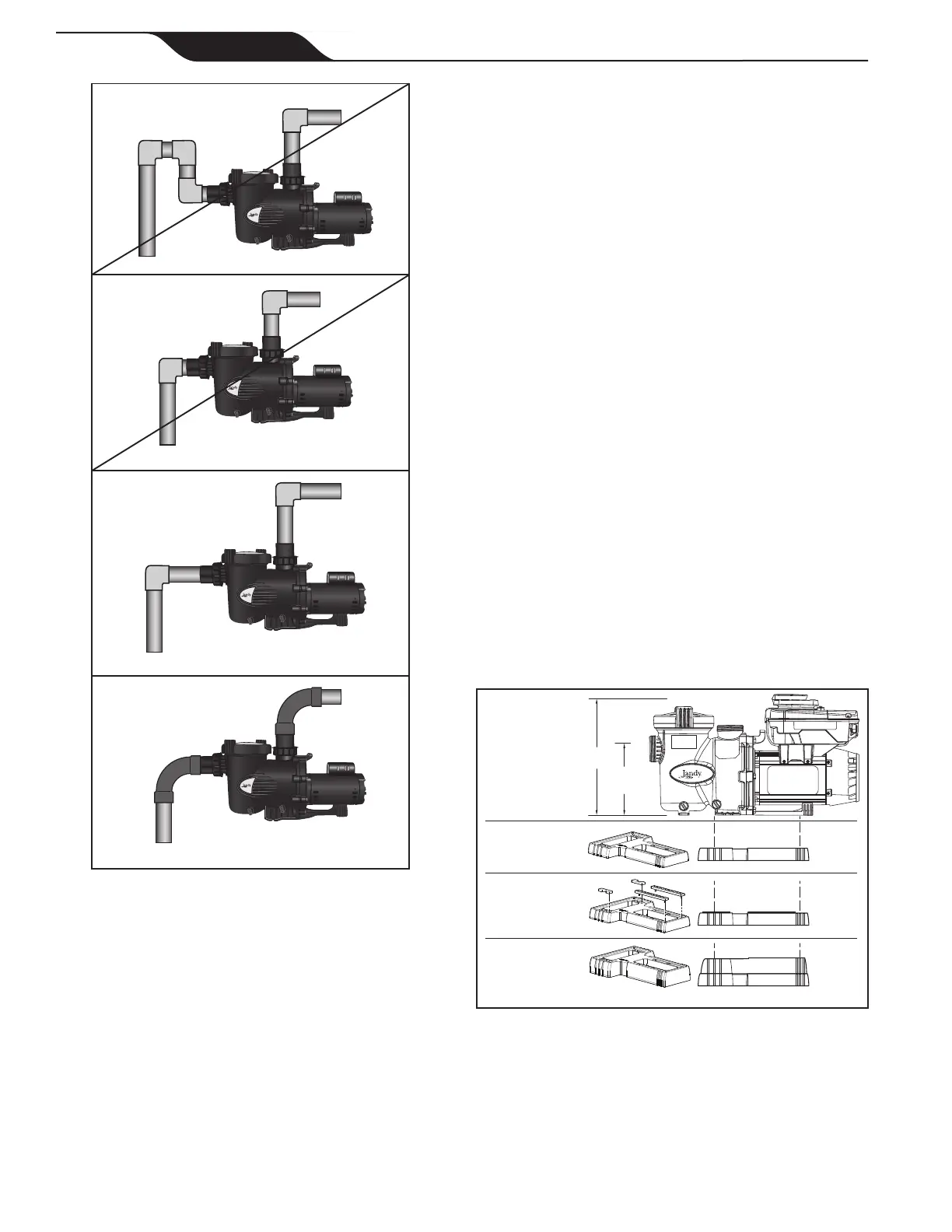

Figura 5. Conguraciones de la base (modelos VS
FloPro únicamente)
Instalación deficiente
Bloqueo de aire
Tubo acodado de 90 grados
demasiado cerca
Tubo de 4x de diámetro
a la bomba
Instalación deficiente
Instalación correcta
Coloque los tubos acodados de
entrada y salida de forma curva
para lograr una eficiencia máxima
Instalación
excelente
2. Las uniones tanto del puerto de succión como del puerto
de descarga simplican la instalación y la reparación,
a la vez que eliminan la posibilidad de pérdidas en los
adaptadores roscados.
3. La bomba debe conectarse al menos a dos drenajes
principales con balanceo hidráulico para cada tubería
de aspiración de la bomba de la piscina. Cada conjunto
de drenaje (salida de succión) debe proporcionarse
con cubiertas y debe estar incluido o certicado según
la edición publicada más reciente de ANSI
®
/ASME
®
A112.19.8, o su norma sucesora, ANSI/APSP-16. Los
acoples de succión de los drenajes principales deben
estar al menos a tres pies (1 m) de distancia o en planos
diferentes. Los acoples de succión pueden ser un drenaje
y un succionador, dos drenajes, dos succionadores o un
succionador con un ltro corrector instalado. Verique
las normativas locales para una instalación correcta.
