Series Banknote Acceptor (EBA-40) Integration Guide
6 STANDARD INTERFACE CIRCUIT SCHEMATICS

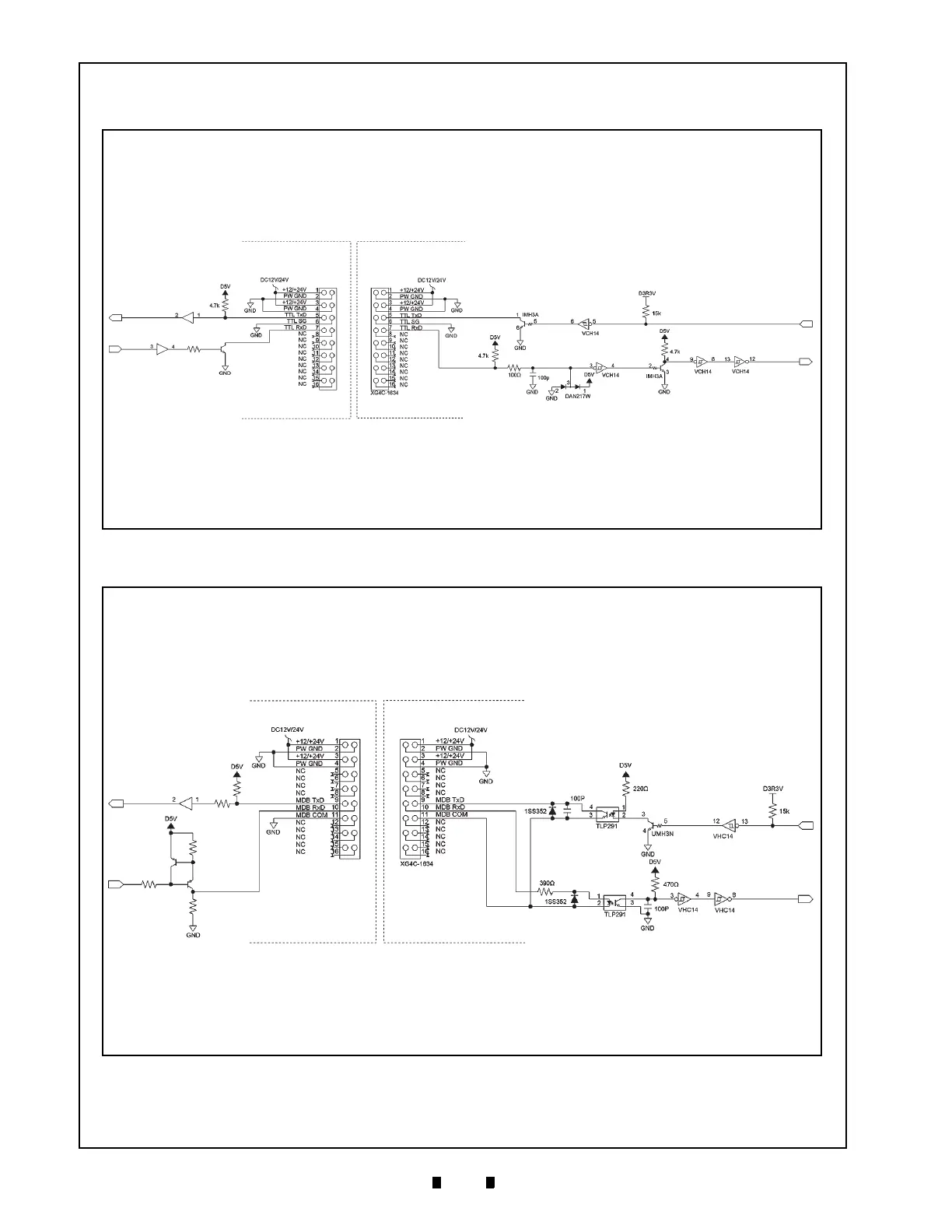

Figure 19 illustrates the EBA-40 TTL Interface Schematic Diagram.
Figure 20 illustrates the EBA-40 MDB Interface Schematic Diagram.
CONTROLLER SIDE
EBA SIDE
Figure 19 EBA-40 TTL Interface Schematic Diagram
CONTROLLER SIDE
EBA SIDE
Figure 20 EBA-40 MDB Interface Schematic Diagram
