13
4. Maschinenspezifikation
4.1 Technische Daten
Schleiftrommel Durchm. 127mm
Drehzahl 1400 U/min
Schleifgeschwindigkeit 9,3 m/sec
Trommel Oszillationen 70/min
Oszillationshub 19mm
Max. Schleifbreite 560 (1120) mm
Vorschubgeschwindigkeit 0 – 3 m/min
Absauganschluss Durchm. 100mm
Absaugvolumenstrom
bei 20 m/sec 560m3/h
Maschinenabmessungen
(LxBxH) 1120x680x1340mm
Maschinengewicht 166 kg
Netzanschluss 230V ~1/N/PE 50Hz
Abgabeleistung 1,3 kW (1,75 PS) S1
Betriebsstrom 8.6 A
Anschlussleitung (H07RN-F):
3x1,5mm²
Bauseitige Absicherung 16A
4.2 Werkstückabmessungen
Dicke 0,8 – 100 mm
Min. Länge 60 mm
4.3 Schallemission
Schalldruckpegel( nach EN 11202):
Leerlauf 69,7 dB (A)
Bearbeitung 84,4 dB (A)
Die angegebenen Werte sind
Emissionspegel und sind nicht
notwendigerweise Pegel für sicheres
Arbeiten.
Sie sollen dem Anwender eine
Abschätzung der Gefährdung und des
Risikos ermöglichen.
4.4 Lieferumfang
Geschlossener Untersatz mit Ablage
1 Schleifband mit 80 Körnung
Vorschubband 100 Körnung
Karton mit 3 Schleifbändern
Reinigungsstift
Hilfsbügel (TUF Tool)
Montagezubehör
Gebrauchsanleitung
Ersatzteilliste

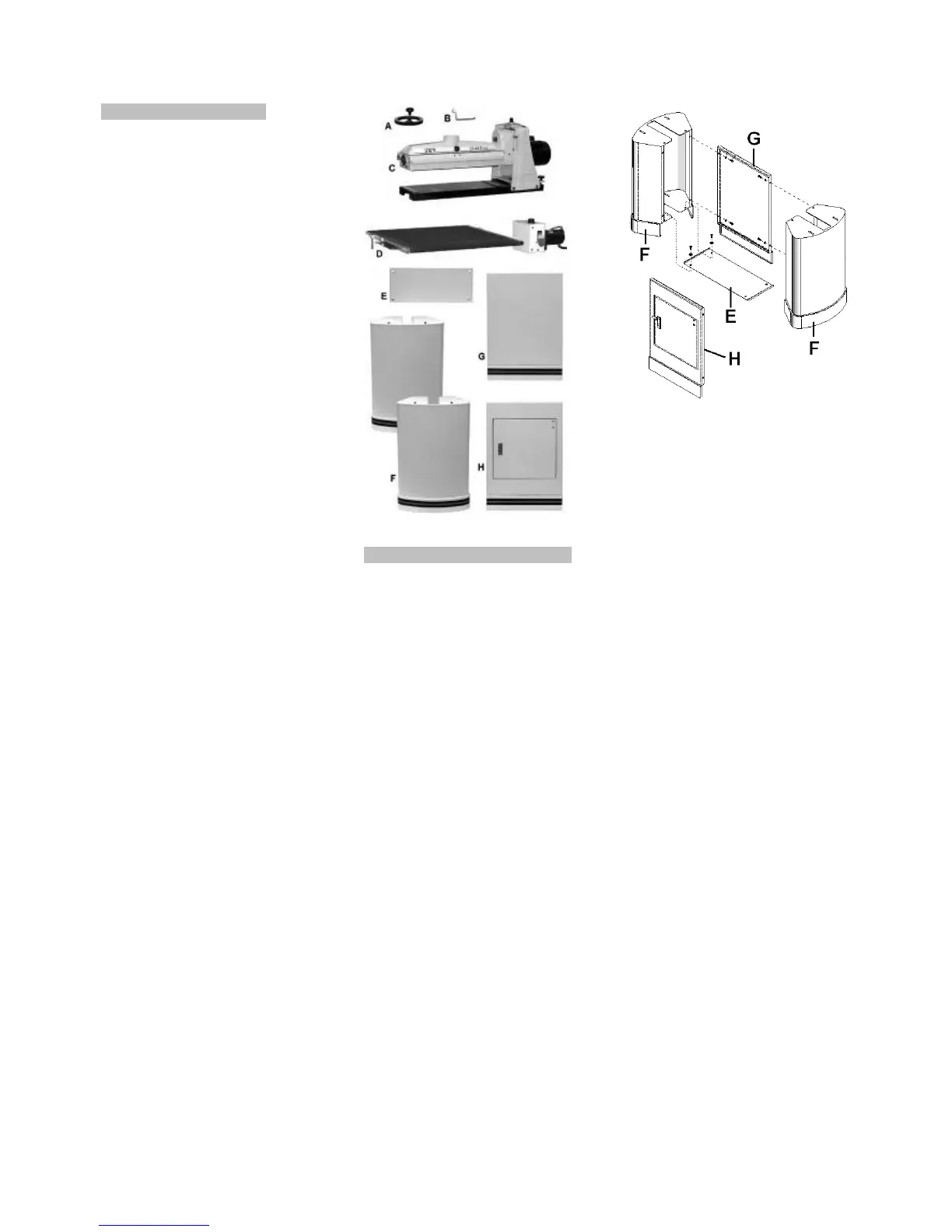

Fig 1
5. Transport und Inbetriebnahme
5.1.Transport und Aufstellung
Die Aufstellung der Maschine sollte in
geschlossenen Räumen erfolgen,
tischlerübliche Bedingungen in der
Werkstatt sind dabei ausreichend.
Die Aufstellfläche muss ausreichend
eben und belastungsfähig sein. Die
Maschine kann bei Bedarf auf der
Aufstellfläche befestigt werden.
5.2 Montage
Wenn Sie beim Auspacken einen
Transportschaden feststellen,
benachrichtigen Sie umgehend Ihren
Händler, nehmen Sie das Gerät nicht
in Betrieb.
Entsorgen Sie die Verpackung bitte
umweltgerecht.
Entfernen Sie das Rostschutzfett mit
einem milden Lösungsmittel.
Aus verpackungstechnischen Gründen
ist die Maschine nicht komplett
montiert.
Untersatz Montage:
Stellen Sie die zwei Seitenteile (F,
Fig1) auf den Boden.
Fig 2
Montieren Sie die Bodenplatte (E) an
den Seitenteilen (F) mit 4 Schrauben
und Scheiben.
Die Schrauben nur leicht festziehen.
Montieren Sie die Rückwand (G)
zwischen die Seitenteile (F) mit 4
Schrauben und Scheiben.
Die Schrauben nur leicht festziehen.
Montieren Sie die Frontplatte (H)
zwischen die Seitenteile (F) mit 4
Schrauben und Scheiben.
Die Schrauben nur leicht festziehen.
Schleifeinheit Montage:
Heben Sie die Schleifeinheit (C, Fig 1)
auf den Untersatz.
ACHTUNG
Die Schleifeinheit ist schwer (120
kg)! Achten Sie auf ausreichende
Tragfähigkeit und einwandfreien
Zustand der Hebezeuge.
Treten Sie niemals unter
schwebende Lasten.
Setzen Sie die Schleifeinheit
vorsichtig auf den Untersatz.
Befestigen Sie die Schleifeinheit (C)
mit 4 Sechskantschrauben (J, Fig3)
und Scheiben (M) am Untersatz.
(Achten Sie auf verwindungsfreie
Montage der Schleifeinheit;
Verwindung kann zu
Bandlaufproblemen am Vorschubband
führen).
Montieren Sie die Handkurbel (A) mit
zwei Gewindestiften (4mm
Innensechskantschlüssel mitgeliefert).
Nach der fertigen Montage der
Schleifeinheit alle Schrauben des
Untersatzes festziehen.
