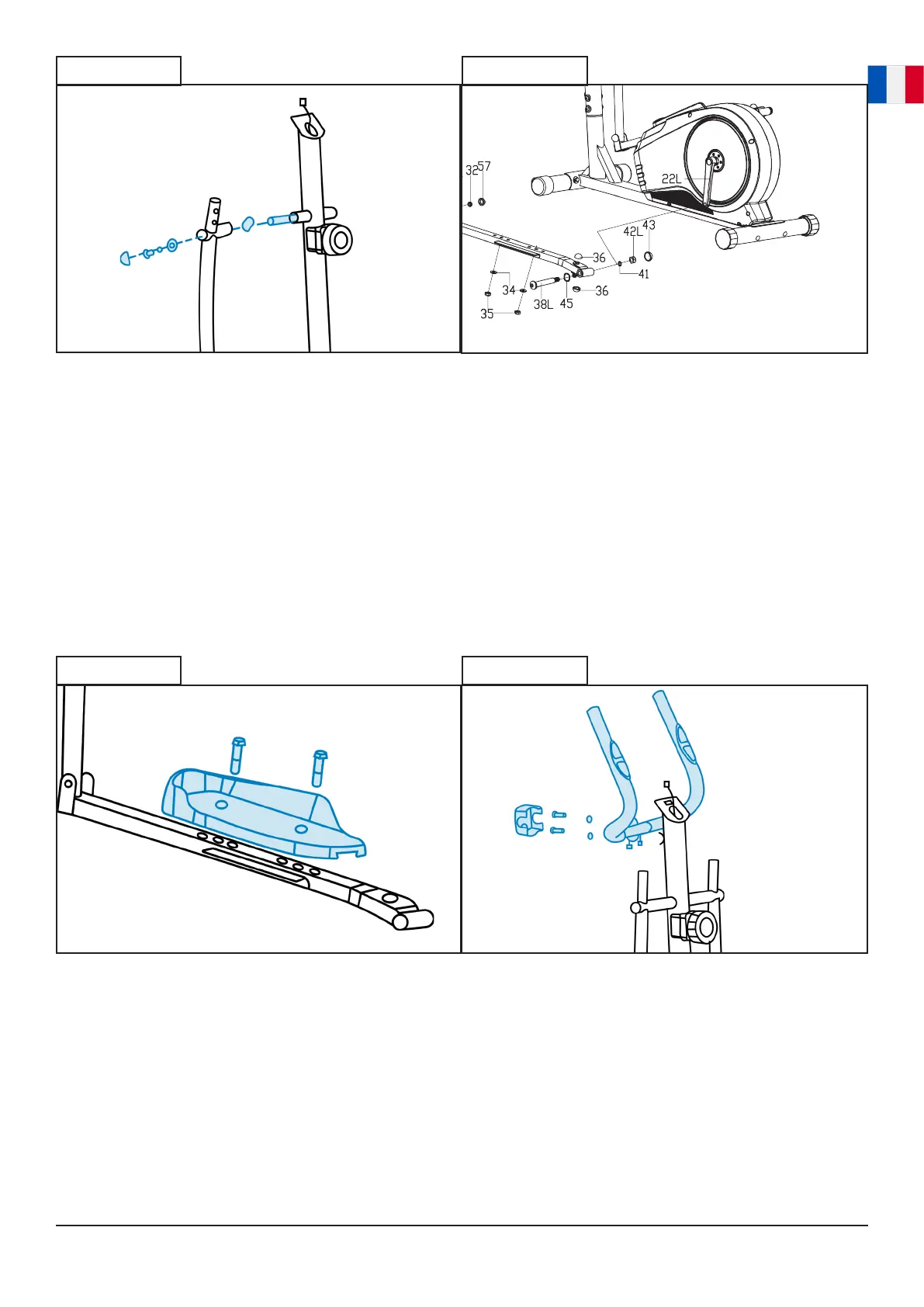

ÉTAPE 5 ÉTAPE 6
ÉTAPE 7 ÉTAPE 8
Insérez l’arbre à travers la tige du gui-
don et placez une rondelle ondulée de
chaque côté, puis attachez les bras os-
cillants droit et gauche en utilisant une
rondelle plate, une rondelle de ressort et
un boulon hexagonal de chaque côté.
Fixez le support de pédale au bas du bras
oscillant au manivelle à l’aide des boulons
de charnière, des rondelles ondulées, des
rondelles de ressort et des écrous en nylon.
*Tournez le boulon droit dans le sens
des aiguilles d’une montre et le boulon
gauche dans le sens inverse des aiguilles
d’une montre.
Fixez les plaques de pied aux bar-
res de support à l’aide de deux bou-
lons hexagonaux, de rondelles plates
et d’écrous en nylon de chaque côté.
Chaque pédale, manivelle et bras oscil-
lant sera étiqueté « R » et « L ».
Faitespasserlesls despoignées avec
plaques de pouls à travers la tige et
tirez-les par le haut. Fixez les poignées
à la tige à l’aide de deux boulons hex-
agonaux internes et de rondelles de res-
sort. Ensuite, ajoutez le capot de serrage
par-dessus.
