ASSEMBLAGE DU CT200
Le cross trainer a été assemblé et testé à l’usine, vous ne devriez donc rencontrer aucun
problème pour assembler toutes les pièces. Les composants sont conçus pour s’emboîter
et seuls des outils de base sont nécessaires pour le processus d’assemblage. À l’intérieur
delaboîte,voustrouverezunpackd’outils(cléAllen,cléàmolette,rondellesetboulons).
Consultez la page précédente.
Pour assembler votre JLL CT200, suivez ces étapes simples :

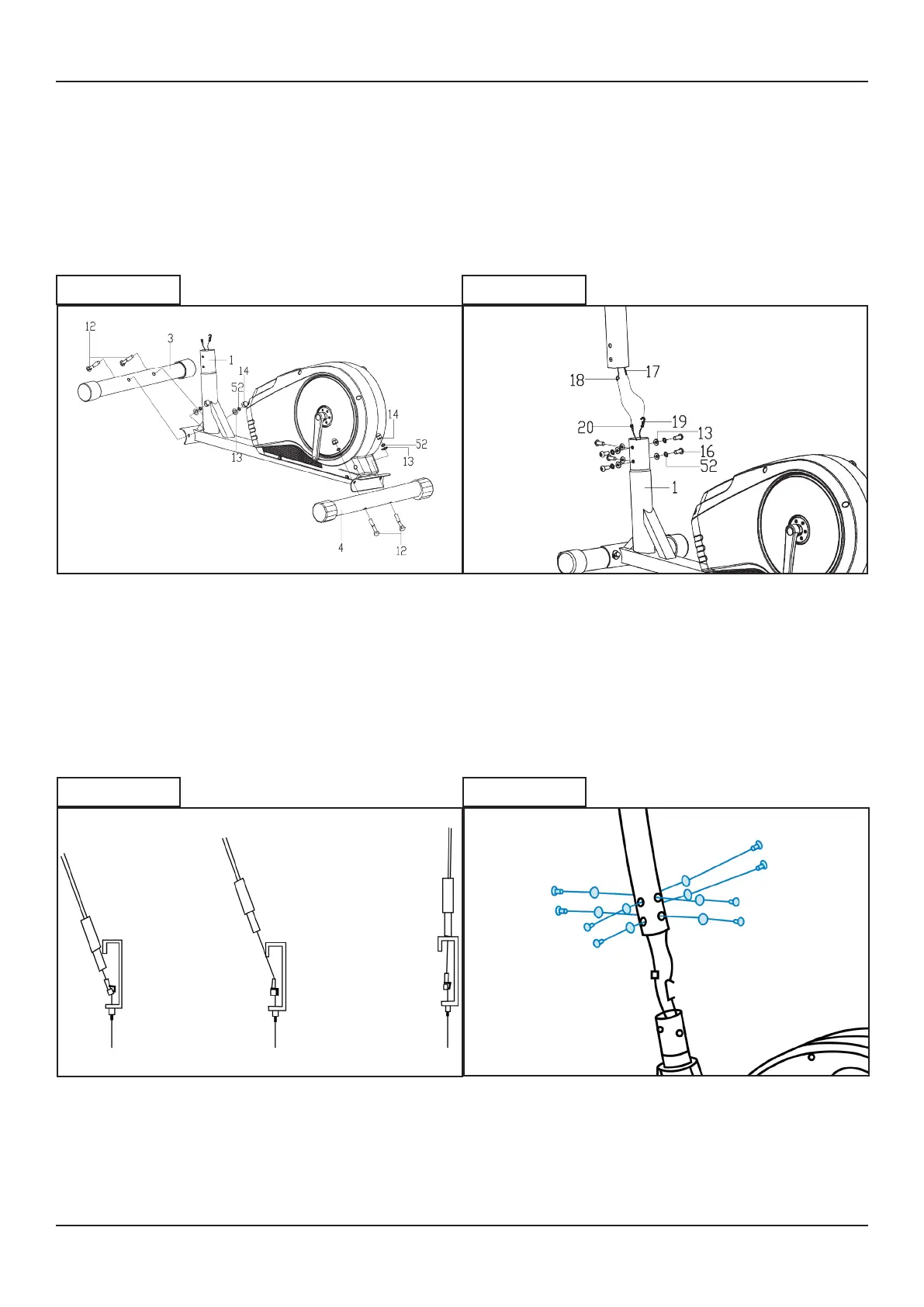

ÉTAPE 1 ÉTAPE 2
ÉTAPE 3 ÉTAPE 4
Commencezparxerlesstabilisateurs
à la base principale à l’aide de quatre
boulons de chariot, quatre rondelles en
arc et quatre écrous en forme de gland.
Serrez à l’aide de l’outil multifonction.
Connectezlelducapteurdelabase
principale au bas de la tige du guidon.
Assurez-vous que les broches sont bien
alignées et que vous entendez un clic.
Connectez le câble de tension en suiv-
ant le diagramme. Cela peut nécessiter
un certain effort.
Fixez la tige du guidon à la base princi-
pale à l’aide de six boulons à tête Allen,
de rondelles de ressort et de rondelles
en arc. Serrez avec la clé Allen.
