CT200 MONTAGE
Der Cross-Trainer wurde im Werk montiert und getestet, sodass Sie keine Probleme
beim Zusammenbau der Teile haben sollten. Die Komponenten sind so gestaltet, dass sie
zusammenpassen, und es sind nur grundlegende Werkzeuge für den Montageprozess
erforderlich.InderBoxndenSieeinWerkzeugset(Inbusschlüssel,Schraubenschlüssel,
UnterlegscheibenundSchrauben).SiehevorherigeSeite.
Beginnen Sie damit, die Stabilisatoren
an der Hauptbasis mit vier Wagenbol-
zen, vier Bogenwaschmaschinen und
vier Kappenmuttern zu befestigen.
Ziehen Sie sie mit dem Multifunktion-
swerkzeug fest.
Verbinden Sie das Sensorkabel von
der Hauptbasis mit der Unterseite der
Lenkerstütze. Stellen Sie sicher, dass
die Stifte ausgerichtet sind und Sie ein
Klickgeräusch hören.
Schließen Sie das Spannungskabel
gemäß dem Diagramm an. Dies kann
etwas Kraft erfordern..
Befestigen Sie die Lenkerstütze an
der Hauptbasis mit sechs Innensech-
skantschrauben, Federunterlegschei-
ben und Bogenwaschmaschinen. Zie-
hen Sie sie mit dem Inbusschlüssel fest.

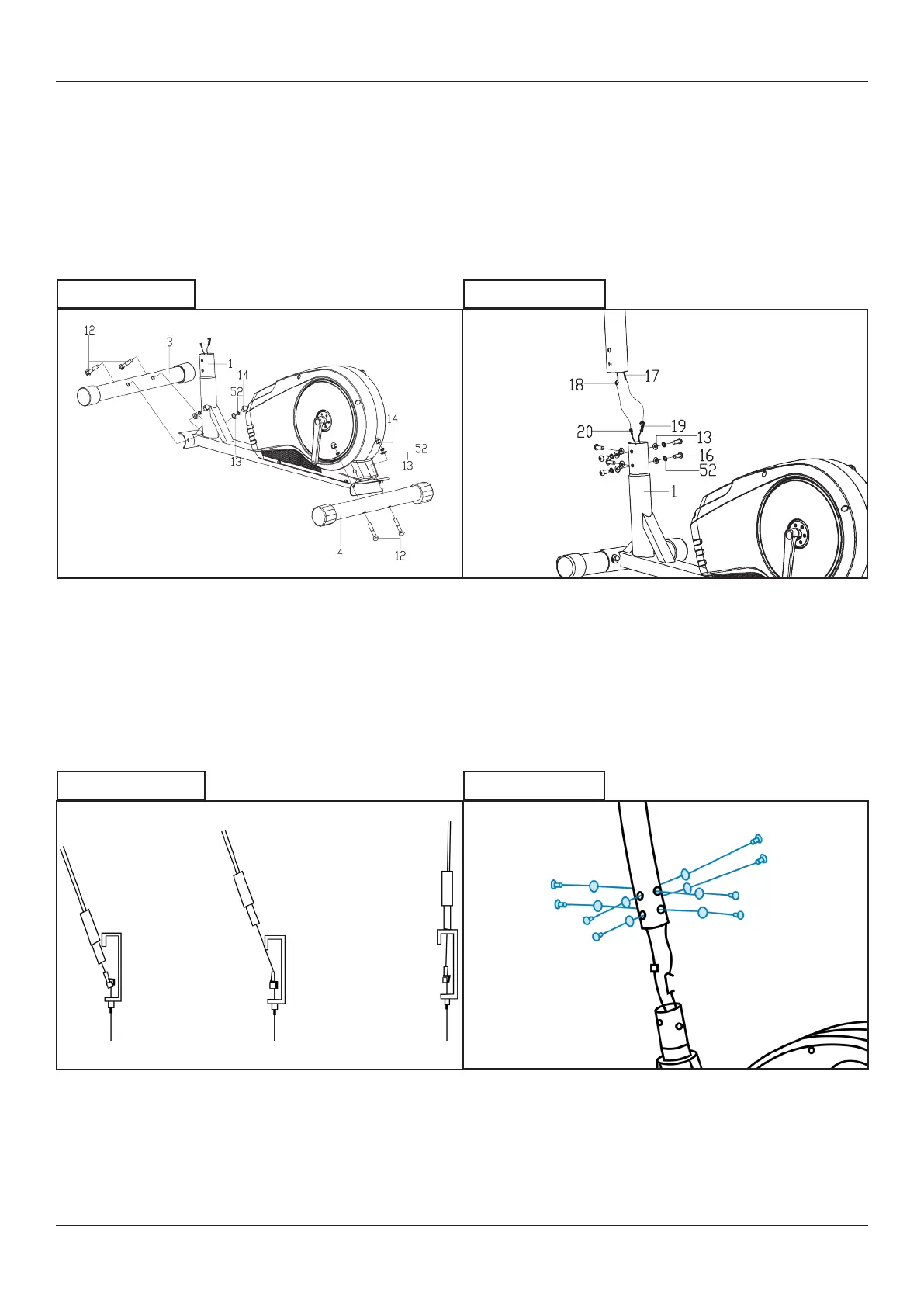

Um Ihr JLL CT200 zusammenzubauen, folgen Sie bitte diesen einfachen Schritten:
SCHRITT 1 SCHRITT 2
SCHRITT 3 SCHRITT 4
