Instrukcja instalacji regulatora prêdkoœci jednofazowego wentylatora skraplacza z serii P266 103
Ustawianie wartości i trybów pracy
Aby zmienić ustawienia i wartości regulatora
z serii P266:
1. Określ wartości ciśnienia pracy (psi lub bar),
napięcia wejściowego i wyjściowego (VAC) i inne
tryby pracy wymagane w danym zastosowaniu
silnika wentylatora skraplacza.
2. Przekształć zadane w ten sposób wartości
ciśnienia (psi lub bar) i docelowego napięcia
(VAC) na wartości regulatora z serii P266.
Zobacz w sekcjach Wartości i tryby pracy
regulatora z serii P266 i Tabela 2.
3. Zmień położenie przełączników DIP, aby ustawić
nowe wartości i/lub tryby pracy. Zobacz sekcję
Ustawianie bloku przełączników DIP
.
4. Naciśnij i przytrzymaj przycisk do czasu, aż liczba
mignięć diody wskaże ustawienie żądanych
wartości i/lub trybów pracy. Zwolnij przycisk po:
• dwóch mignięciach, aby zapisać ustawienie
trybu niskiego ciśnienia i wartość napięcia
początkowego;
• trzech mignięciach, aby zapisać wartość
ciśnienia początkowego;
• czterech mignięciach, aby zapisać wartość
ciśnienia końcowego;
• pięciu mignięciach, aby zapisać tryb pracy
z uzwojeniem rozszczepionym, ustawienie
napięcia końcowego, pracę z kondensatorem
małej prędkości i ustawienia stanów
wentylatorów pomocniczych;
• sześciu mignięciach, aby zapisać wartość
pokrywania się
zakresu wentylatora
pomocniczego;
• siedmiu mignięciach, aby zapisać wartość
napięcia zmiany.
Uwaga: Aby uzyskać więcej informacji na temat
wartości i trybów pracy związanych z daną liczbą
mignięć diody LED, zobacz: Tabela 2.
5. Powtórz kroki 3. i 4. dla następnej wartości i/lub
trybu, które chcesz zmienić.
6. Po ustawieniu wszystkich nowych wartości
i trybów pracy ustaw wszystkie przełączniki DIP
wpołożeniu „ON”, aby zablokować działanie
przycisku.
Ustawianie bloku przełączników DIP
Aby ustawić nową wartość i tryb pracy na bloku
przełączników DIP:
1. Ustaw wszystkie przełączniki bloku DIP
wpołożeniu „OFF”.
2. Przestaw odpowiednie przełączniki w położenie
„ON” w taki sposób, że suma liczb odpowiadających
tak ustawionym przełącznikom jest równa żądanej
wartości konfiguracyjnej. Rozpocznij od przełącznika
z największą liczbą mniejszą od żądanej wartości.
(Na przykład jeśli żądaną wartością jest 185,
rozpocznij od ustawienia w położenie „ON”
przełącznika z numerem 128. Następnie ustaw
wtopołożenie przełączniki z numerami 32, 16,
8 i 1, gdyż 128+32+16+8+1=185 [Rysunek 8]).
Ustawienie trybu pracy wymaga ustawienia
co najwyżej dwóch przełączników w bloku DIP. Aby
uzyskać więcej informacji na temat wartości
i trybów pracy zwią
zanych z daną liczbą mignięć
diody LED, zobacz: Tabela 2.
Tryb testowania napięcia
Tryb testowania jest narzędziem oprogramowania
sprzętowego regulatora z serii P266 służącym do
konfigurowania i diagnostyki. Pozwala on przetestować
działanie silnika wentylatora skraplacza przy różnych
wartościach napięcia pracy i określić optymalne
napięcie początkowe dla danego zastosowania
regulatora z serii P266.
Umożliwia on również określenie optymalnej wartości
napięcia zmiany w zastosowaniach regulatora z serii
P266 z triakiem M3 i kondensatorem małej prędkości.
W trybie testowania napięcia potrzebne są:
• model regulatora z serii P266 przeznaczony
do zastosowania ze skraplaczem;
•dostęp do skraplacza i silnika wentylatora
sterowanego przez regulator z serii P266;
• amperomierz zaciskowy o zakresie 15 A
(do sprawdzania zmiany przepływu prądu
podczas określania napięcia zmiany);
WAŻNE: Wszystkie przełączniki w bloku DIP muszą
być ustawione w odpowiednich położeniach przed
naciśnięciem i zwolnieniem przycisku, aby zapisać
ustawienie wartości i trybów pracy dla danego
zastosowania. Aby uzyskać więcej informacji
opołożeniu przełączników, zobacz: Tabela 2.

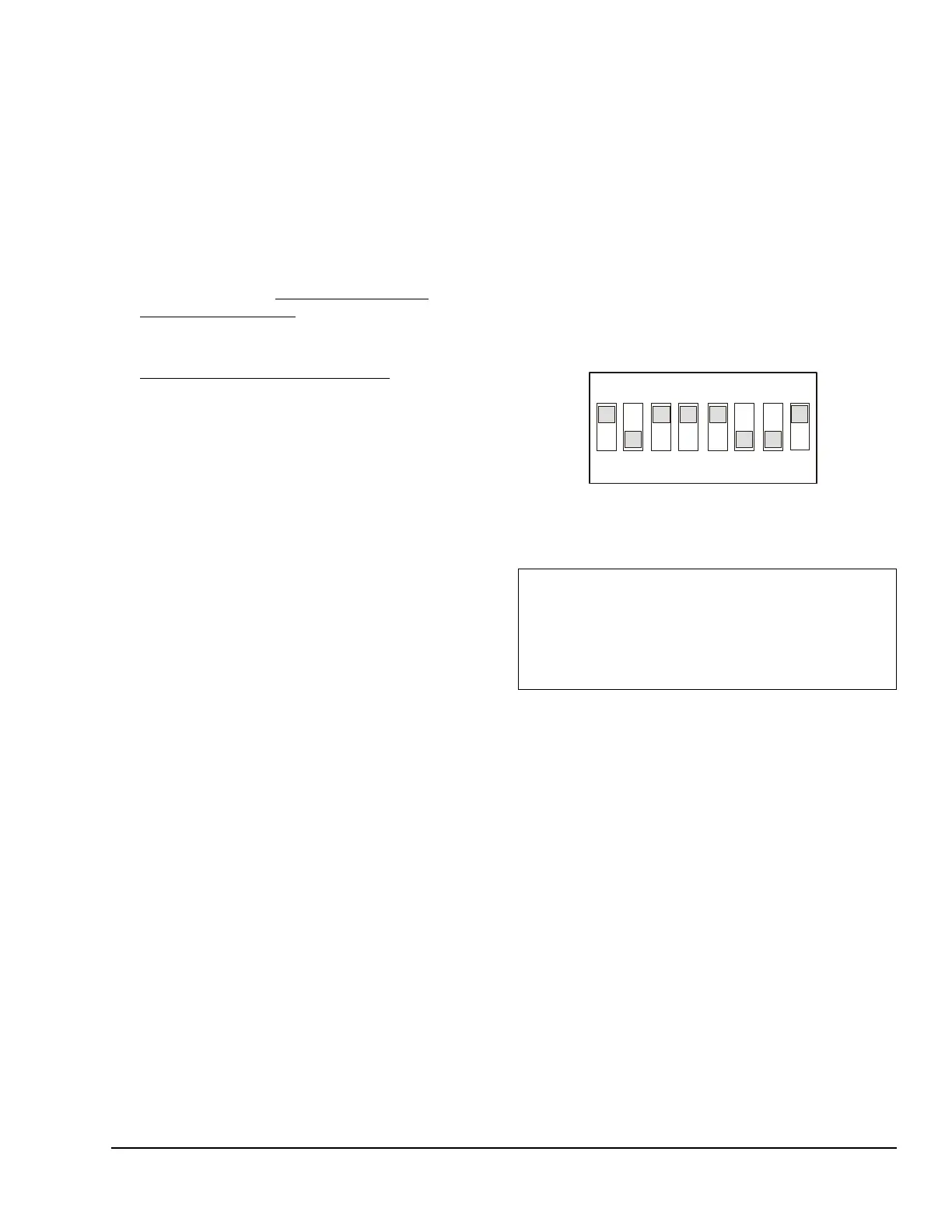

Rysunek 8: Blok przełączników DIP
z ustawieniem do zapisania wartości
konfiguracyjnej 185
128
64
32
16
8
4
2
1
