Câblage basse tension
La Figure 2 présente les caractéristiques de la commande
série P266 sous le couvercle du boîtier et les schémas de
câblage basse tension pour les modèles de commande
de type P266A, P266B, P266C et P266E.
Câblage haute tension
La Figure 3 présente les schémas de câblage haute tension
pour les modèles de commande de type P266A, P266B,
et la P266C. La Figure 4 présente les schémas de câblage
haute tension pour les modèles de commande P266E.
Reportez-vous au Tableau 1 pour connaître les options de
câblage haute tension disponibles pour les modèles de
commande de type P266A, P266B, P266C et P266E.
IMPORTANT: La borne L2/N doit être reliée
à l’alimentation secteur pour que la commande
série P266 soit conforme aux limites d’un appareil
de classe B en matière d’émission d’interférences
radio selon la réglementation de la FCC et de la CEI.
Figure 3: Options de câblage haute tension disponibles pour les commandes
de type P266A, P266B et P266C
M3 M2 M1
L1 L2/N
M3 M2 M1 L1 L2/N
Condensateur basse
vitesse (LSC)
en option
VAC de ligne
M3 M2 M1 L1 L2/N
Condensateur basse
vitesse (LSC)
en option
Condensateur
auxiliaire
Bobinages
principaux
Moteur
PSC
208/240 VAC
VAC de ligne
Remarque :
Certains modèles P266A,
P266B et P266C ne possèdent pas de
triac M2 ou M3.
Câblage à bobinage fractionné/trois triacs
avec LSC pour commandes type P266A
(208/240 VAC uniquement)
Câblage à deux triacs avec LSC pour
Commandes de type P266A, P266B et P266C
(208/240 VAC, 380/460 VAC et 460/575 VAC)
Câblage à un triac avec LSC pour
Commandes de type P266A, P266B et P266C
(208/240 VAC, 380/460 VAC et 460/575 VAC)
A B
C
FIG:p266_NA_HiV_wirng
Bobinages
principaux
Bobinages
principaux
Condensateur
auxiliaire
Condensateur
auxiliaire
Condensateurs
auxiliaires
Condensateurs
auxiliaires
Condensateurs
auxiliaires
Moteur
PSC
Moteur
PSC

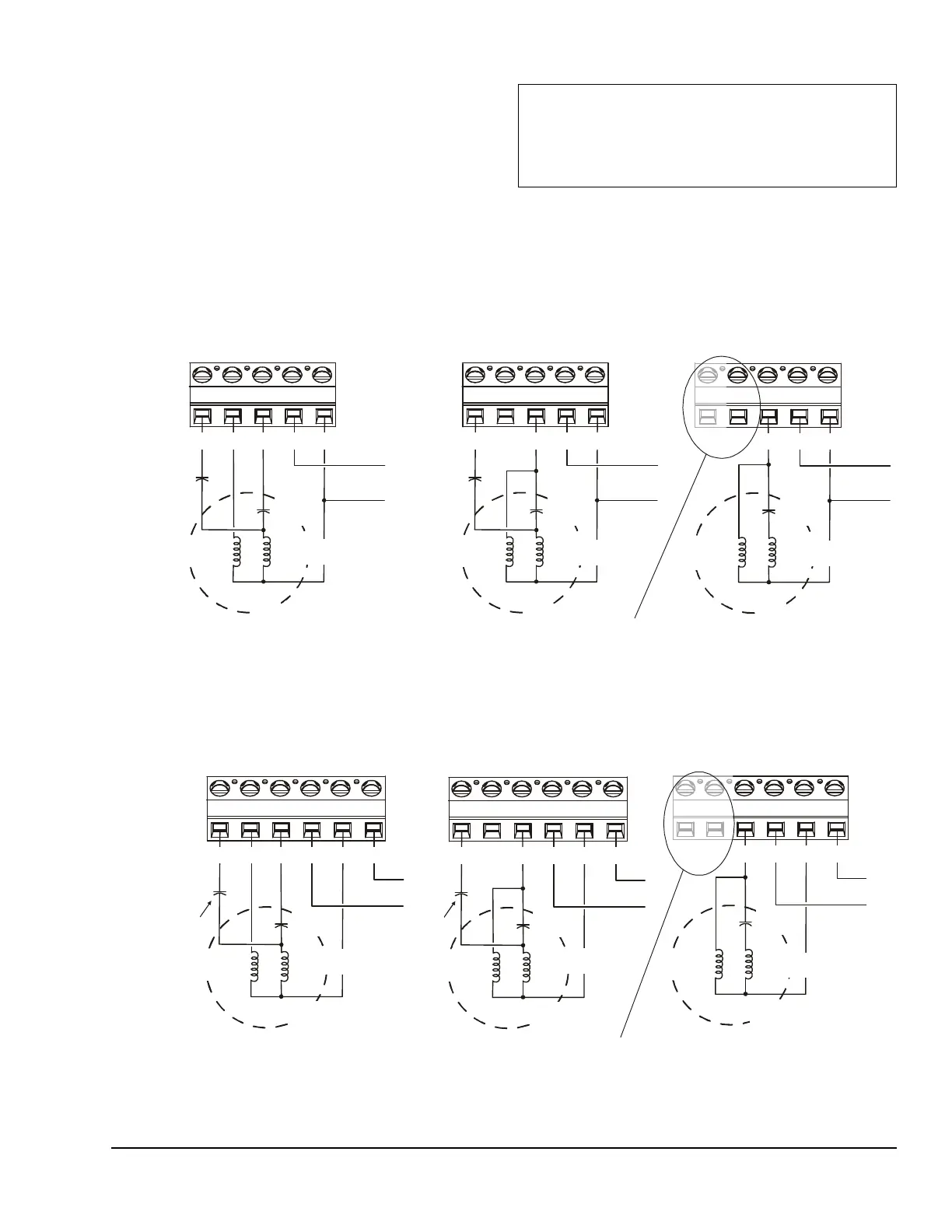

Figure 4: Options de câblage haute tension disponibles pour les commandes de type P266E
Remarque : certains modèles P266E n'ont pas
de triacs M2 ou M3.
M3
M2 M1
L1 L2/N
L2/N
208/240 VAC
Moteur
PSC
Bobinages
principaux
Câblage à un triac pour commandes
de type P266E
(208/240 VAC uniquement)
M3
M2 M1
L1 L2/N
L2/N
Moteur
PSC
Bobinages
principaux
Condensateurs
auxiliaires
Condensateur
auxiliaire
208/240 VAC
Câblage à bobinage fractionné/trois triacs avec
LSC pour commandes type P266E
(208/240 VAC uniquement)
M3
M2 M1
L1 L2/N
L2/N
Moteur
PSC
Bobinages
principaux
208/240 VAC
Câblage à deux triacs avec LSC
pour commandes type P266E
(208/240 VAC uniquement)
Condensateur basse
vitesse (LSC)
en option
Condensateur basse
vitesse (LSC)
en option
A
B
C
Remarque : les bornes L2/N sont connectées de façon interne.
FIG:p266_E_HiV_wirng
Condensateur
auxiliaire
Condensateur
auxiliaire
Condensateurs
auxiliaires
Condensateurs
auxiliaires
