Control de velocidad del ventilador del condensador monofásico de la serie P26650
Cableado
Consulte el diagrama de cableado específico del modelo
que encontrará en la etiqueta interior del control serie
P266 y tenga en cuenta estas instrucciones cuando
realice el cableado del control serie P266:
• Asegúrese de que todos los cables entre el control
serie P266 y el motor del ventilador no superan
los 15 m (50 pies).
• Los cables conectados al bloque de terminales
de la línea de tensión deben ser de 3,31 mm
2
(12 AWG) o más pequeños.
• Los cables de bajo voltaje deben medir menos
de 30 m (100 pies).
ADVERTENCIA: riesgo de descarga
eléctrica.
Desconecte o aísle todas las fuentes
de alimentación antes de hacer las
conexiones eléctricas. Es posible
que se deba realizar más de una
desconexión o aislamiento para desactivar
completamente el equipo. El contacto con
elementos portadores de alto voltaje puede
provocar una descarga eléctrica y producir
lesiones graves o incluso la muerte.
IMPORTANTE: finalice el cableado y compruebe
todas las conexiones del mismo antes de conectar a la
corriente el control de velocidad del ventilador serie P266.
Los cortocircuitos o la conexión incorrecta de los cables
pueden dañar el control serie P266 e invalidar la garantía.
IMPORTANTE: no supere los índices eléctricos
del control de velocidad del ventilador serie P266.
Si supera los índices eléctricos del control serie
P266 puede ocasionar un daño permanente
al control serie P266 e invalidar la garantía.
IMPORTANTE: utilice únicamente conductores
de cobre. Realice el cableado según las
normativas locales, nacionales y regionales.
IMPORTANTE: las descargas electroestáticas pueden
dañar los componentes del control P266. Utilice
las precauciones adecuadas sobre las descargas
electroestáticas (ESD) durante la instalación y el servicio
para evitar el daño de los componentes del P266.

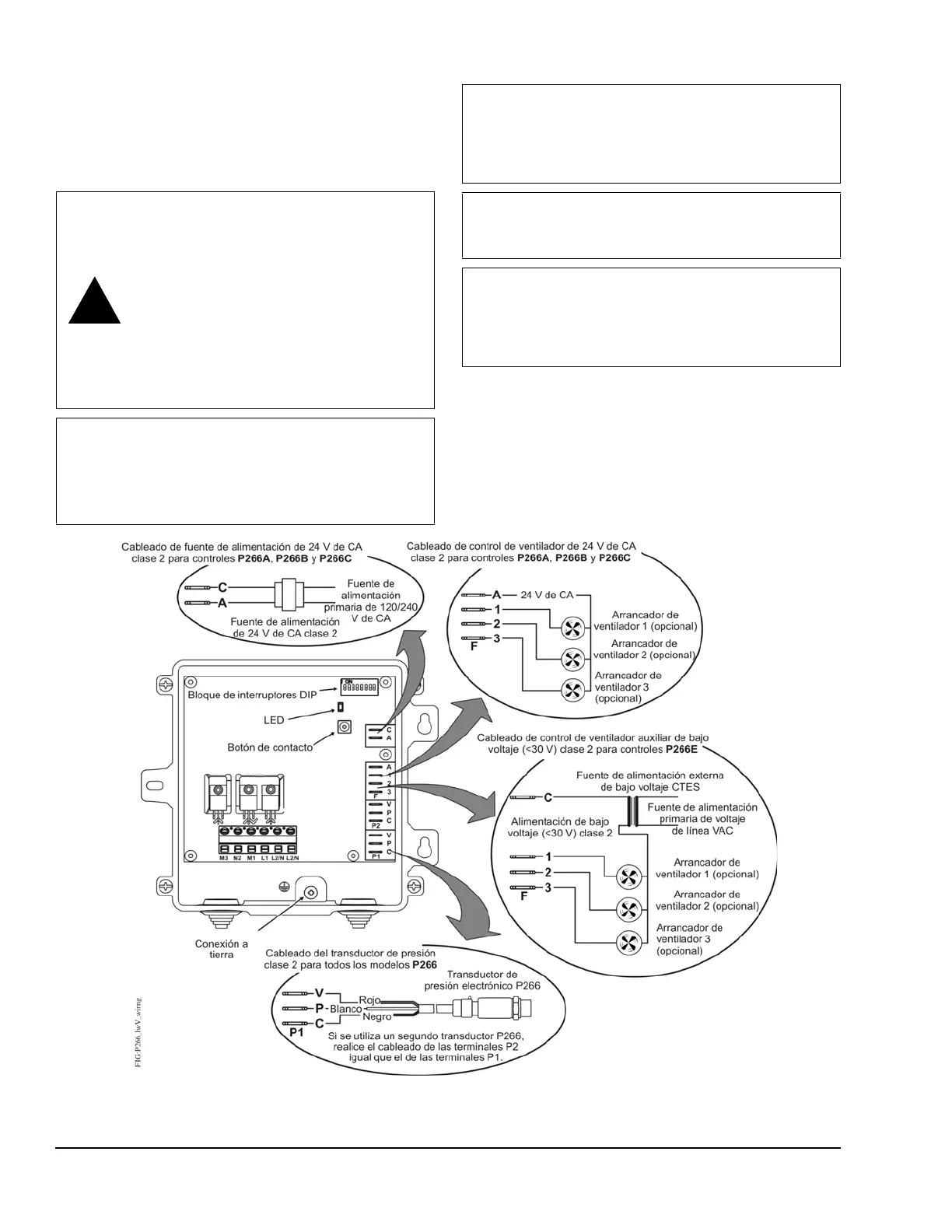

Figura 2: Funciones físicas y cableado de bajo voltaje del control serie P266
