Control de velocidad del ventilador del condensador monofásico de la serie P266 51
Cableado de bajo voltaje
En la Figura 2 se muestran las funciones del control
serie P266 bajo la cubierta del cuadro y los diagramas
de cableado de bajo voltaje de los modelos de control
P266A, P266B, P266C y P266E.
Cableado de alto voltaje
En la Figura 3 se muestran los diagramas de cableado
de alto voltaje de los modelos de control P266A, P266B
y P266C. En la Figura 4 se muestra el cableado de alto
voltaje de los modelos de control tipo P266E.
Utilice la Tabla 1 para determinar las opciones
de cableado de alto voltaje disponibles para los
modelos de control tipo P266A, P266B, P266C
y P266E.
IMPORTANTE: la terminal L2/N debe estar
conectada al voltaje de línea para que un control
serie P266 cumpla con FCC y con el límite
de emisiones de interferencia de radiofrecuencia
IEC Clase B.

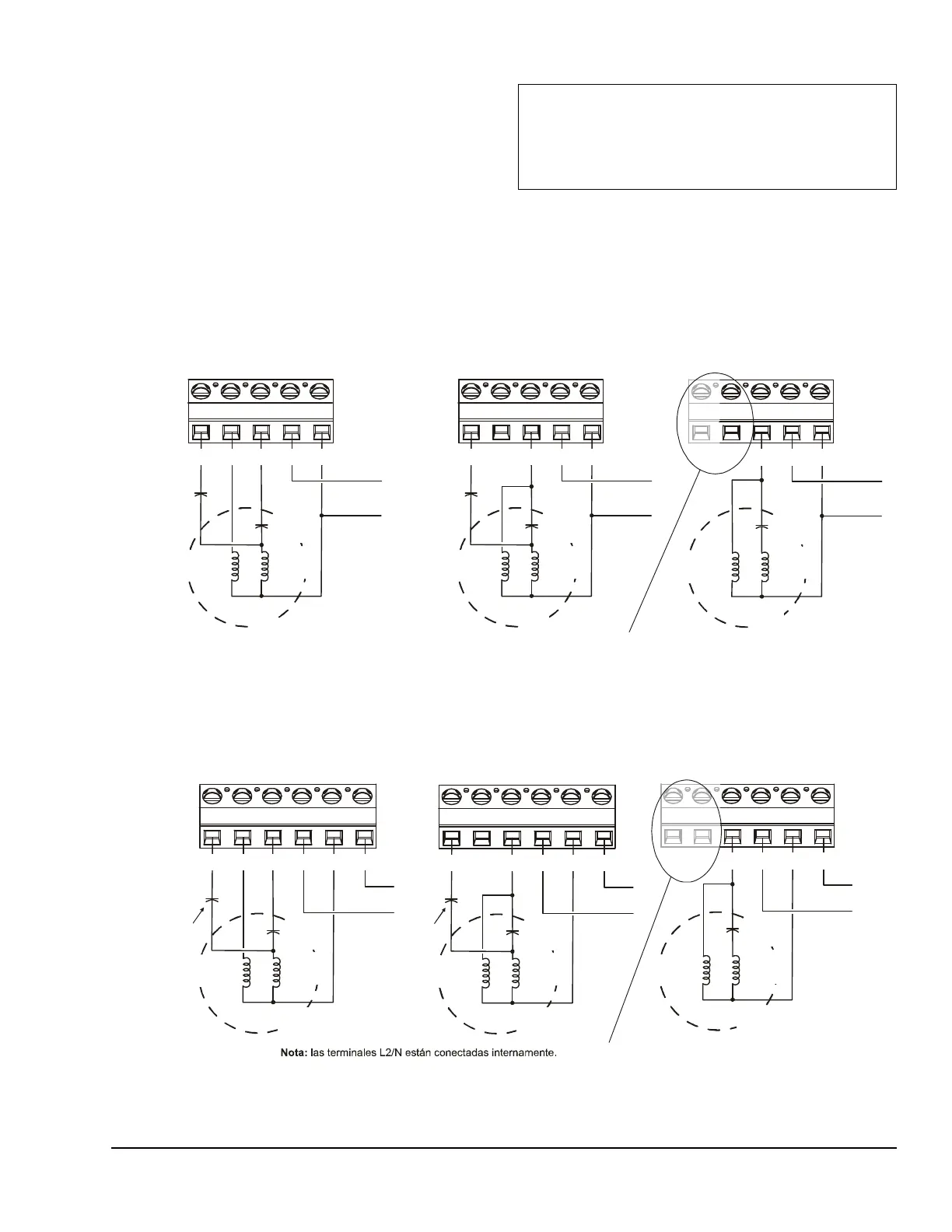

Figura 3: Opciones de cableado de alto voltaje para los controles P266A, P266B y P266C
M3 M2
M1 L1 L2/N
M3 M2 M1 L1 L2/N
Condensador de
baja velocidad
(LSC)
opcional
Condensador
auxiliar
Bobinados
auxiliares
Bobinados
principales
Motor
PSC
Línea VAC
M3 M2 M1 L1 L2/N
Condensador de
baja velocidad
(LSC)
opcional
Condensador
auxiliar
Bobinados
auxiliares
Bobinados
principales
Motor
PSC
208/240 V de CA
Bobinados
principales
Motor
PSC
Condensador
auxiliar
Bobinados
auxiliares
Línea VAC
Nota:
algunos modelos P266A,
P266B y P266C no disponen
tiristores M2 o M3.de
Bobinado dividido/tres tiristores con
cableado LSC para controles P266A y
P266B(Solamente 208/240 V de CA)
Dos tiristores con cableado LSC para controles
P266A, P266B y P266C
(208/240 V de CA, 380/460 V de CA y
460/575 V de CA)
Un tiristor con cableado LSC para controles
P266A, P266B y P266C
(208/240 V de CA, 380/460 V de CA y
460/575 V de CA)
A B
C
FIG:p266_NA_HiV_wirng
Figura 4: Opciones de cableado de alto voltaje para los controles P266E
Nota: algunos modelos P266E no disponen
de tiristores M2 o M3.
M3
M2 M1
L1 L2/N
L2/N
208/240 V de CA
Condensador
auxiliar
Bobinados
auxiliares
Motor
PSC
Bobinados
principales
Cableado tiristor sencillo para
controles P266E
(Solamente 208/240 V de CA)
M3
M2 M1
L1 L2/N
L2/N
Motor
PSC
Bobinados
principales
Bobinados
auxiliares
Condensador
auxiliar
208/240 V de CA
Bobinado dividido/tres tiristores con cableado
LSC para controles P266E y P266B
(Solamente 208/240 V de CA)
M3
M2 M1
L1 L2/N
L2/N
Motor
PSC
Bobinados
principales
Bobinados
auxiliares
Condensador
auxiliar
208/240 V de CA
Dos tiristores con cableado
LSC para controles P266E
(Solamente 208/240 V de CA)
Condensador de
baja velocidad
(LSC)
opcional
Condensador de
baja velocidad
(LSC)
opcional
A
B
C
FIG:p266_E_HiV_wirng
