Johnson Controls P266 Series User Manual

1-fase P266-snelheidbesturing voor condensorventilator 63
Laagspanningsbedrading
In Figuur 2 ziet u de onderdelen van de P266-besturing binnen
de behuizing en de laagspanningsbedradingsschema’s voor
besturingen van het type P266A, P266B, P266C en P266E.
Hoogspanningsbedrading
In Figuur 3 ziet u de hoogspanningsbedradingschema’s
voor besturingen van het type P266A, P266B en P266C.
In Figuur 4 ziet u de hoogspanningsbedradingschema’s
voor besturingen van het type P266E.
Gebruik Tabel 1 om te bepalen welke
hoogspanningsbedradingsopties beschikbaar
zijn voor besturingen van het type P266A, P266B,
P266C en P266E.
BELANGRIJK: De L2/N-aansluiting moet
op de lijnspanning zijn aangesloten zodat de
P266-besturing voldoet aan de limieten van de FCC
en IEC Class B voor emissie van radiofrequentie-
interferentie.

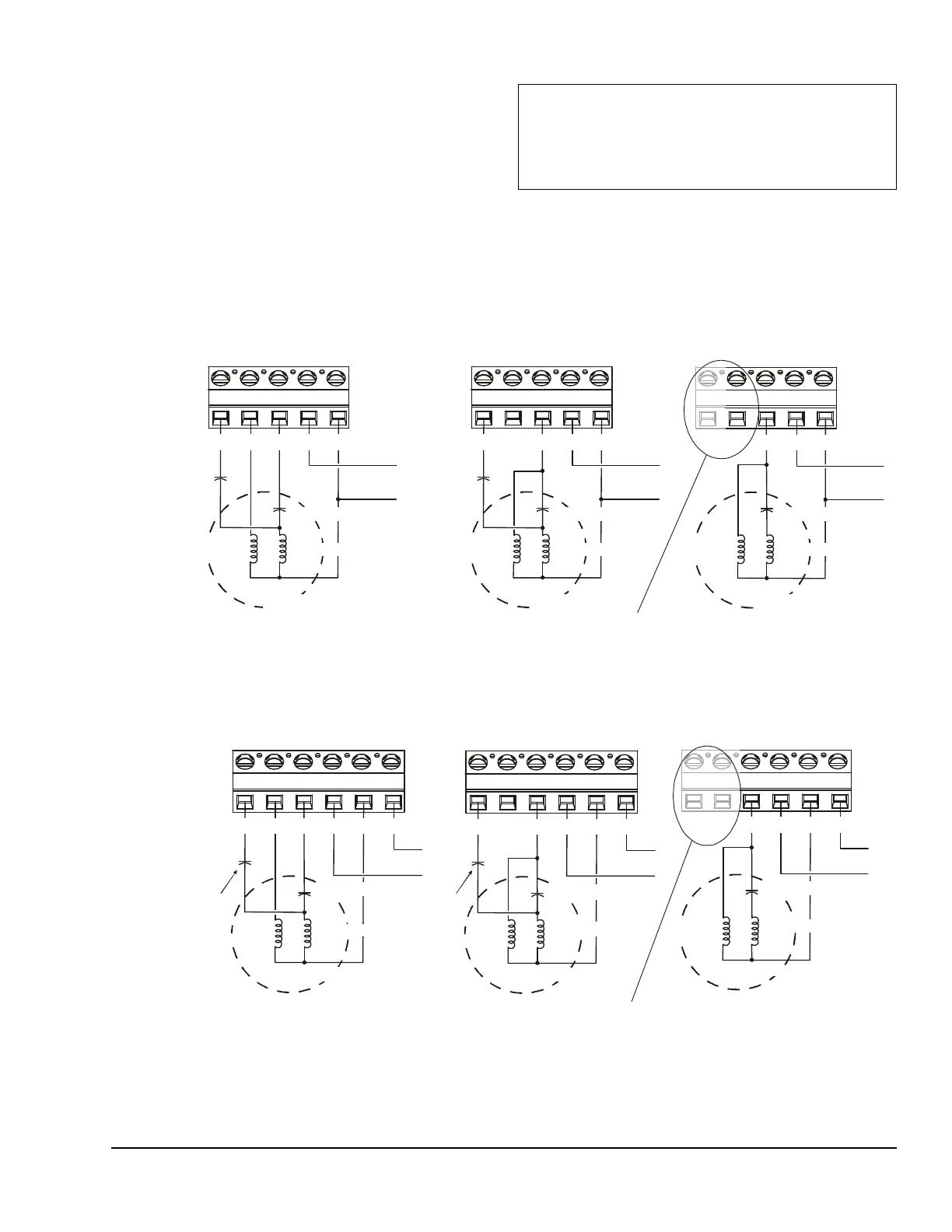

Figuur 3: Hoogspanningsbedradingsopties voor besturingen van het type P266A, P266B en P266C
M3 M2 M1
L1 L2/N
M3 M2 M1 L1 L2/N
Optionele
lagesnelheidscondensator
(LSC)
Hoofdwikkelingen
Lijnspanning
M3 M2 M1 L1 L2/N
Optionele
lagesnelheidscondensator
(LSC)
Hulpcondensator
Hulpwikkelingen
Hoofdwikkelingen
PSC-motor
208/240 VAC
Hoofdwikkelingen
Lijnspanning
Opmerking: sommige P266A-, P266B-
en P266C-modellen hebben geen
M2- of M3-triacs.
Bedrading bij gesplitste wikkelingen/drie
triacs met LSC voor P266A-besturingen
(alleen 208/240 VAC)
Bedrading bij twee triacs met LSC voor
P266A-, P266B- en P266C-besturingen
(208/240 VAC, 380/460 VAC en 460/575 VAC)
Bedrading bij één triac met LSC voor
P266A-, P266B- en P266C-besturingen
(208/240 VAC, 380/460 VAC en 460/575 VAC)
A B
C
FIG:p266_NA_HiV_wirng
Hulpcondensator Hulpcondensator
Hulpwikkelingen Hulpwikkelingen
PSC-motor PSC-motor
Figuur 4: Hoogspanningsbedradingsopties voor besturingen van het type P266E
Opmerking: sommige P266E-modellen
hebben geen M2- of M3-triacs.
M3
M2 M1
L1 L2/N
L2/N
208/240 VAC
Hulpcondensator
Hulpwikkelingen
PSC-motor
Hoofdwikkelingen
Bedrading bij één triac voor
P266E-besturingen
(alleen 208/240 VAC)
M3
M2 M1
L1 L2/N
L2/N
PSC-motor
Hoofdwikkelingen
Hulpwikkelingen
Hulpcondensator
208/240 VAC
Bedrading bij gesplitste wikkelingen/drie
triacs met LSC voor P266E-besturingen
(alleen 208/240 VAC)
M3
M2 M1
L1 L2/N
L2/N
PSC-motor
Hoofdwikkelingen
Hulpwikkelingen
Hulpcondensator
208/240 VAC
Bedrading bij twee triacs met LSC
voor P266E-besturingen
(alleen 208/240 VAC)
Optionele
lagesnelheidscondensator
(LSC)
Optionele
lagesnelheidscondensator
(LSC)
A
B
C
Opmerking: de L2/N-aansluitingen zijn intern verbonden:
FIG:p266_E_HiV_wirng
