Regulátor otáček ventilátoru řady P266 s jednofázovým kondenzátorem 91
Hodnoty a režimy nastavení
Chcete-li změnit nastavení a hodnoty na regulátoru
řady P266:
1. Určete nastavené body provozního tlaku (psi
nebo bar), vstupní a výstupní napětí (V stř.)
a další provozní režimy pro daná použití
regulátorů chladičů motoru ventilátorů.
2. Převeďte zvolené body nastavení tlaku (psi nebo
bar) a cílová napětí (V stř.) na hodnoty regulátoru
řady P266. Viz části Regulační hodnoty a režimy
řady P266 a Tabulka 2.
3. Přestavte spínače DIP pro nastavení nových
hodnot nebo režimů. Viz Nastavení bloku
přepínačů DIP.
4. Stiskněte a přidržte tlačítko, dokud počet bliknutí
LED diody neoznačí požadovanou hodnotu nebo
sadu hodnot a/nebo nastavení režimu. Tlačítko
pust’te po:
• dvou bliknutích chcete-li uložit nastavení
režimu nízkého tlaku a hodnotu
rozběhového napětí
• třech bliknutí chcete-li uložit hodnotu
rozběhového napětí
• čtyřech bliknutích chcete-li uložit hodnotu
koncového tlaku
• pěti bliknutích chcete-li uložit režimy nastavení,
dělených vinutí, koncového napětí, režimu
nízkorychlostního kondenzátoru a pomocných
stupňů ventilátoru
• šesti bliknutích chcete-li uložit hodnotu
překrytí pomocného ventilátoru
• sedmi bliknutích chcete-li uložit hodnotu
přepínacího napětí
Poznámka: Pro více informací o hodnotách
a režimech, které jsou spojeny s počtem bliknutí
LED diod viz Tabulka 2
5. Pro další hodnotu a/nebo režim, který potřebujete
změnit, opakujte kroky 3 a 4.
6. Po uložení všech nových hodnot a režimů
nastavení, nastavte všechny přepínače
DIP do polohy zapnuto pro uzamčení
funkce tlačítka.
Nastavení bloku přepínačů DIP
Chcete-li nastavit nové hodnoty a režimy na přepínacím
bloku DIP:
1. Přepněte všechny přepínače na bloku přepínačů
DIP do polohy vypnuto.
2. Přepněte očíslované spínače do polohy zapnuto
tak, že se součet čísel přepínačů (v poloze
zapnuto) rovná požadovaným hodnotám
nastavení. Začněte s přepínačem s nejvyšším
možným číslem, které je menší než hodnota
nastavení. (Například, pokud je požadovaná
hodnota nastavení 185, přepněte na hodnotu
zapnuto nejdříve přepínač 128. Poté přepněte
na hodnotu zapnuto přepínač 32, následně 16,
8 a 1 [128+32+16+8+1=185] [obrázek 8]).
Režimy nastavení vyžadují přepnutí pouze
jednoho nebo dvou přepínačů na bloku
přepínačů DIP, v závislosti na režimu. Více
informací o hodnotách a režimech, které jsou
spojeny s počtem bliknutí LED diod, najdete
v tabulce Tabulka 2.
Režim testovacího napětí
Režim testovacího napětí je nástroj pro nastavení
a diagnostiku ve firmware regulátoru řady P266, který
umožňuje testovat provoz chladiče motoru ventilátoru
při různých hodnotách napětí v poli a určit optimální
hodnotu rozběhového napětí pro dané použití
regulátoru řady P266.
Režim testovacího napětí rovněž umožňuje určit
a nastavit optimální hodnotu přepínacího napětí
pro triak M3 v použitích regulátoru řady P266.
které využívají nízkorychlostní kondenzátor.
Chcete-li použít režim testovacího napětí, potřebujete:
• model regulátoru řady P266, navržený pro dané
použití kondenzátorů ventilátoru;
•přístup ke kondenzátoru (a motoru ventilátoru)
řízený regulátorem řady P266;
• svorkový ampérmetr s rozsahem 15 A (pro
kontrolu přepínacího proudu při určování hodnoty
přepínacího napětí);
DŮLEŽITÉ: Všechny přepínače na přepínacím
bloku DIP musí být nastaveny do správných poloh
pro dané použití před stlačením a uvolněním tlačítka
pro uložení hodnot a/nebo režimů
nastavení. Pro
více informací o polohách přepínačů viz Tabulka 2.

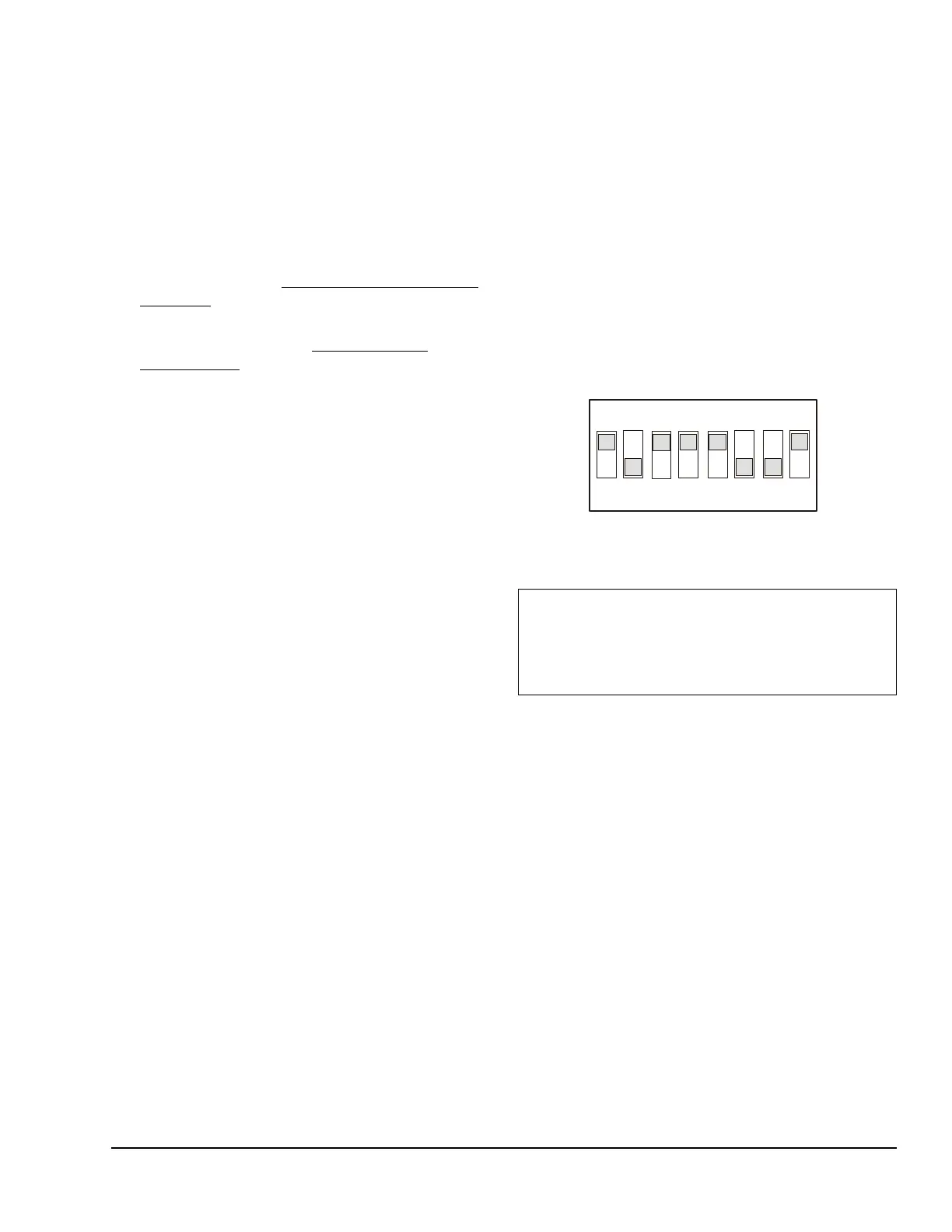

Obrázek 8: Blok přepínačů DIP s přepínači
v poloze pro hodnotu nastavení 185
128
64
32
16
8
4
2
1
Zapnuto
