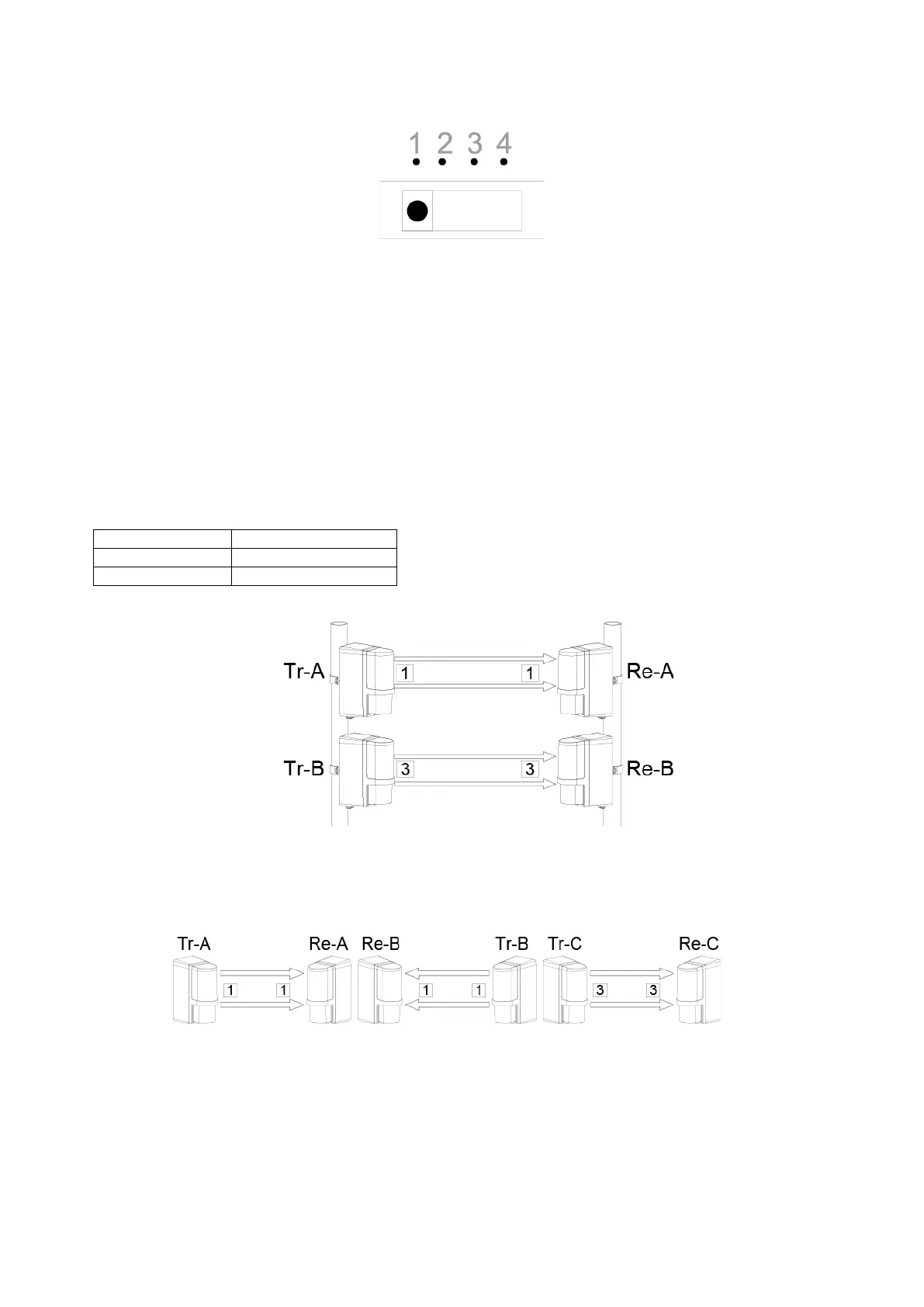

Réglage du sélecteur de fréquence de faisceau 4 canaux
Le sélecteur de fréquence de faisceau 4 canaux permet d’éviter les phénomènes de diaphonie indésirables
pouvant survenir en cas d’utilisation de plusieurs faisceaux photoélectriques dans des applications longue portée
ou d’empilement de faisceaux. Pour sélectionner 4 fréquences de faisceau distinctes, utilisez l’interrupteur prévu.
• Vérifiez que le récepteur et l’émetteur qui se font face sont réglés sur le même canal.
•
Il n’est pas possible d’utiliser cet appareil pour une application à plus d’un empilement à double niveau.
Remarque : Alternez toujours les fréquences de deux canaux d’écart lors de l’empilement d’appareils l’un sur
l’autre. Reportez-vous à l’exemple suivant. L’appareil du haut est réglé sur la canal 1, tandis que celui du bas est
réglé sur le canal 3; les canaux 2 et 4 auraient également pu être utilisés.
f) Protection à double niveau d’empilement
Le récepteur B peut recevoir le faisceau infrarouge de l’émetteur A ; sélectionnez les fréquences comme indiqué
sur la figure. Sur la figure, chaque chiffre encadré correspond à un numéro de canal.
g) Protection longue portée
Puisque le récepteur C peut recevoir le faisceau infrarouge de l’émetteur A, sélectionnez les fréquences
comme indiqué sur la figure de gauche.
