92 D-308403 29011054R001 PG9200AX

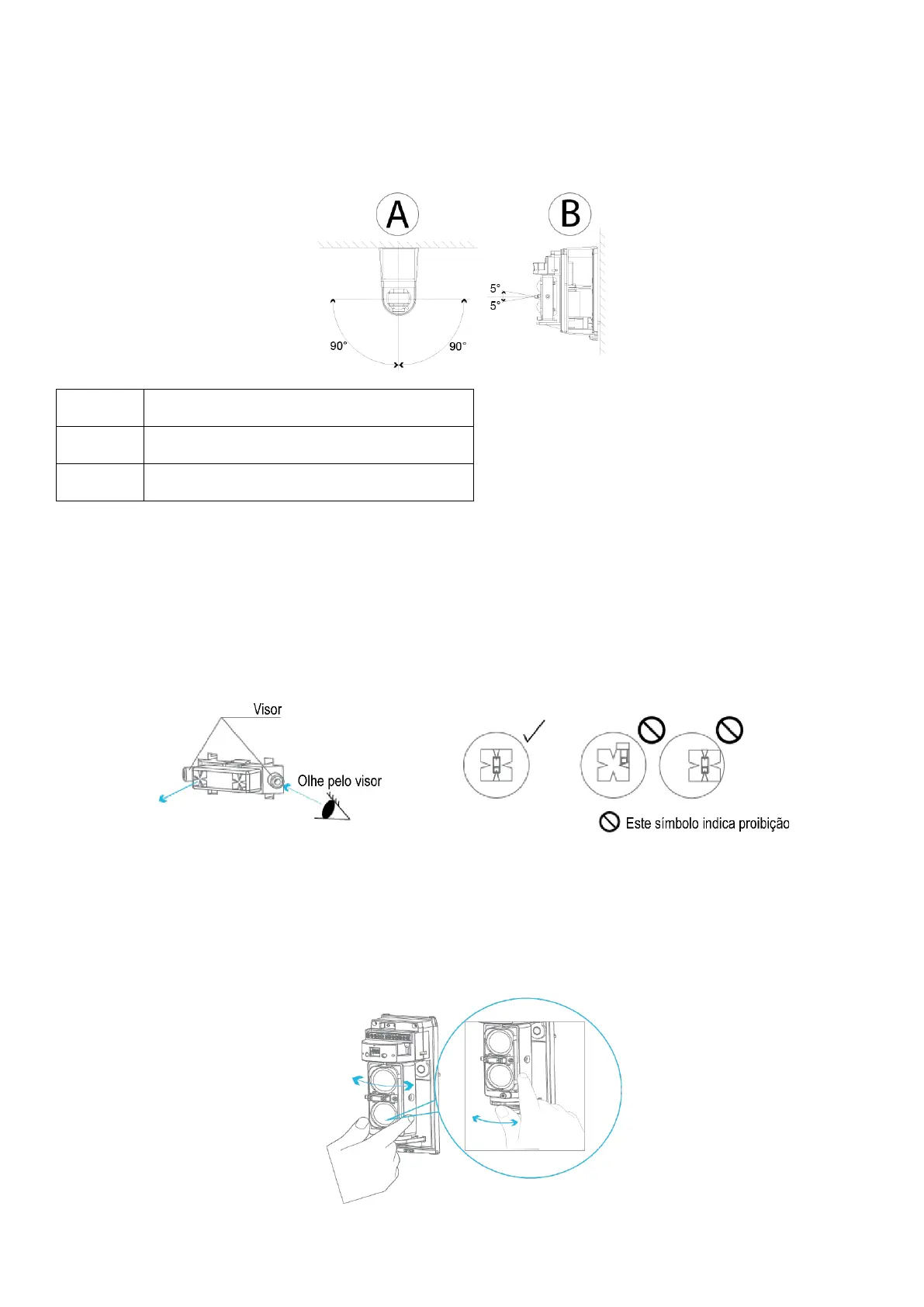

Alinhamento óptico
Após a montagem, execute um alinhamento óptico para garantir que o dispositivo funcione de forma confiável.
Ângulos de alinhamento
Alinhamento do dispositivo
1.
Certifique-se de que as posições do seletor de frequência do feixe do transmissor e do receptor
emparelhados sejam as mesmas. Para obter mais informações, consulte a seção Seletor de frequência de
feixe de 4 canais.
2.
Enquanto olha pelo visor, ajuste os ângulos horizontal e vertical para que o detector de emparelhamento
fique no centro da visão.
a. Para um alinhamento aproximado do ângulo horizontal, segure e mova a lente para a esquerda
ou direita.
Para um alinhamento preciso do ângulo horizontal, gire o botão de alinhamento horizontal.
Ajuste do ângulo horizontal
