Alineación óptica
Tras el montaje, realice una alineación óptica para asegurarse de que el dispositivo funcione en un modo fiable.

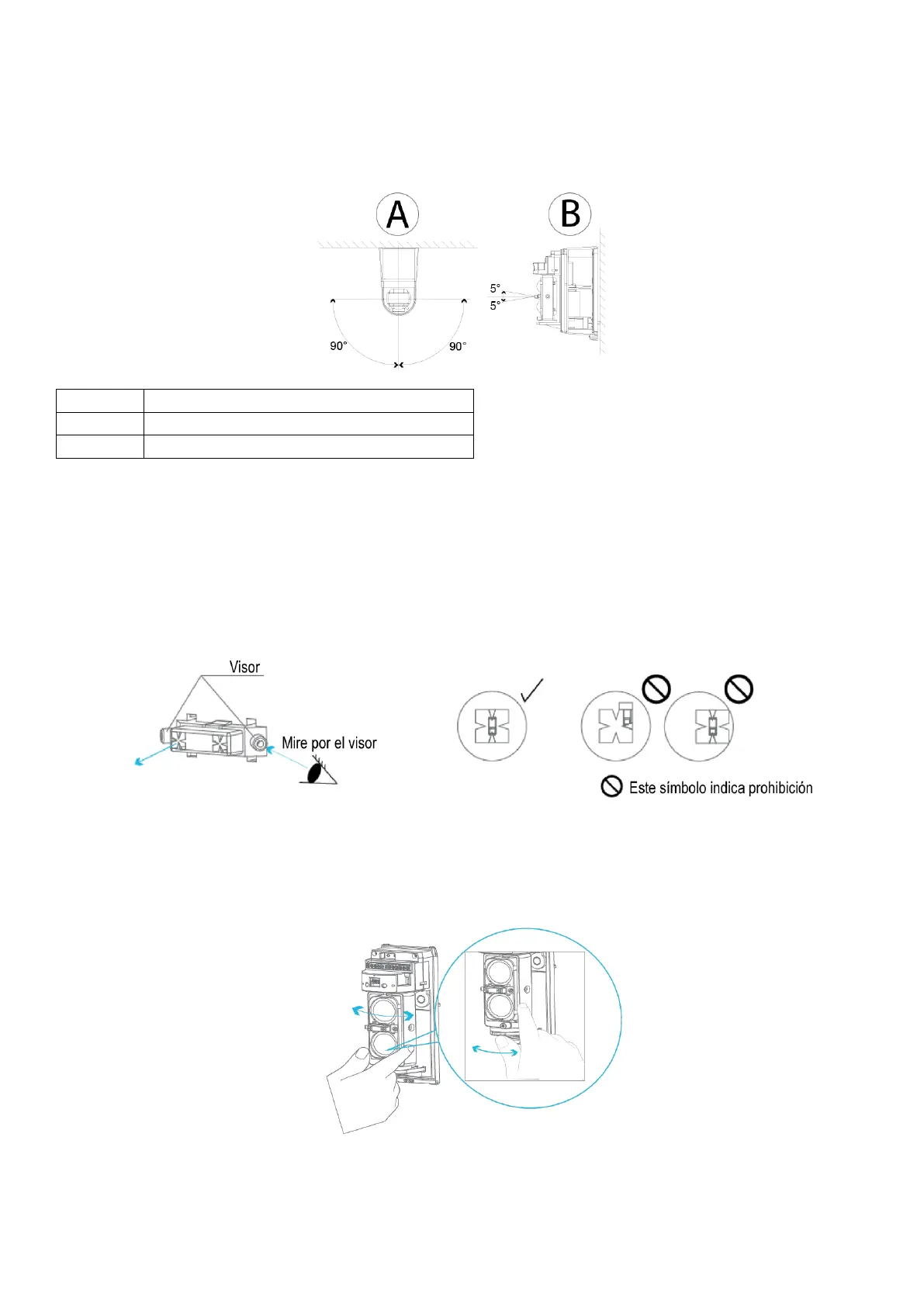

Ángulos de alineación
Alineación del dispositivo
1.
Asegúrese de que las posiciones del selector de frecuencia del haz del transmisor y el receptor emparejadas
sean las mismas. Para obtener más información, consulte la sección Selector de frecuencia del haz de 4
canales.
2.
Mirando a través del visor, regule los ángulos horizontal y vertical para que el detector emparejado se
encuentre en el centro de la vista.
c. Para una alineación aproximada del ángulo horizontal, sujete la lente y muévala hacia la
izquierda o la derecha.
Para una alineación precisa del ángulo horizontal, gire el selector de alineación horizontal.
d. Para la alineación precisa del ángulo vertical, gire el selector de alineación vertical con un dedo o
con un destornillador Phillips. Gire el selector hacia la derecha para alinear la lente hacia arriba.
Gire el selector hacia la izquierda para alinear la lente hacia abajo.
