D-308403 29011054R001 PG9200AX 67
3.

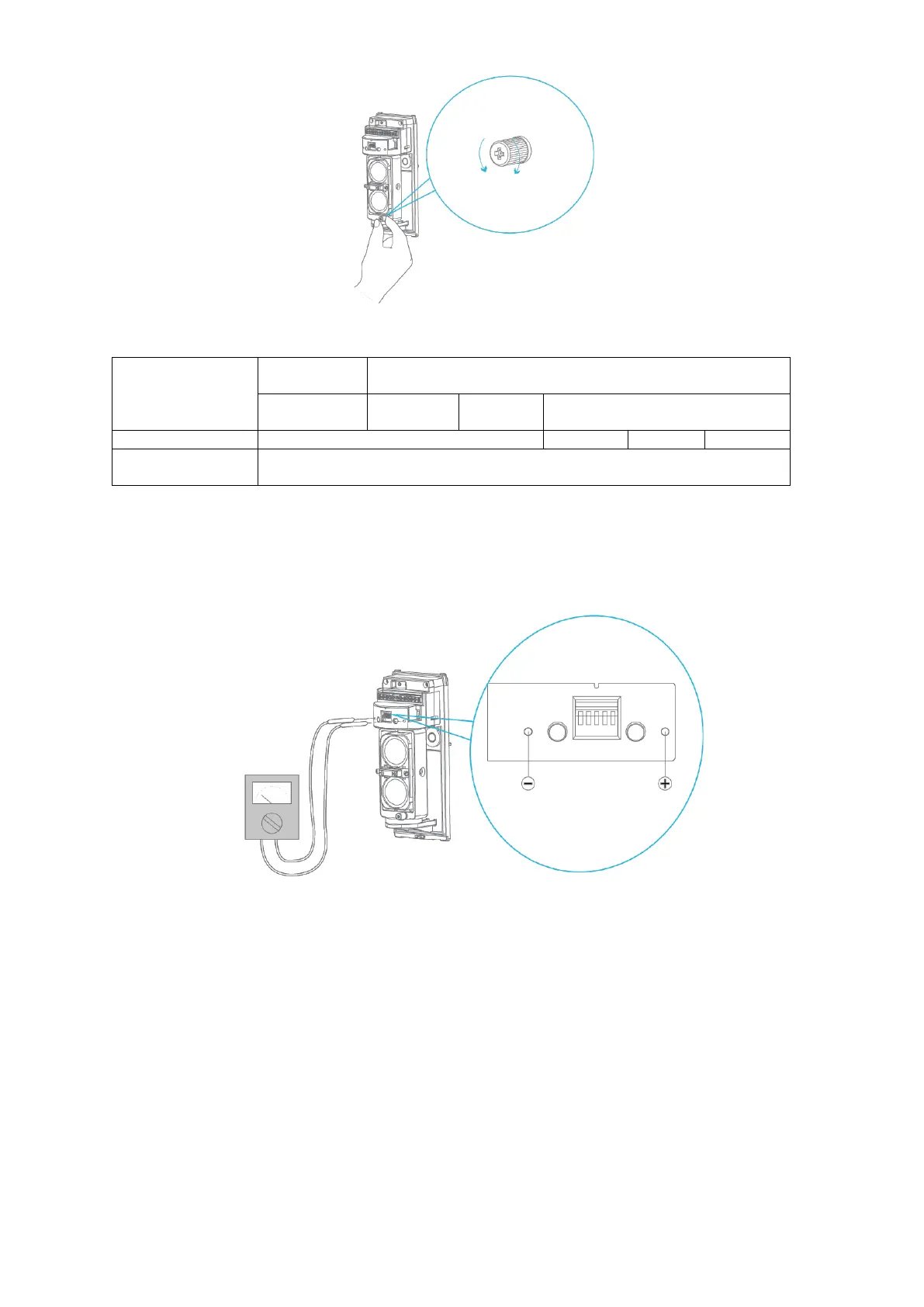

Regule los ángulos horizontal y vertical, mientras que controla el LED indicador de alarma en el receptor
de emparejamiento.
0 V > 1,0 V > 2,0 V > 2,5 V
Nota: El LED indicador de alarma es una herramienta de soporte para facilitar la alineación. Realice la
alineación precisa para asegurar el nivel máximo de salida por la toma del monitor.
4.
Tras haber controlado el indicador de alarma, realice la alineación precisa con el voltímetro para el
transmisor y el receptor. Introduzca cada sonda del voltímetro. Configure la gama del voltímetro de 5 a
10 VCC.
5.
Siga efectuando la alineación precisa, hasta que alcance una salida mínima del monitor “buena”, o
mayor que 2,0 V.
