42 D-308403 29011054R001 PG9200AX

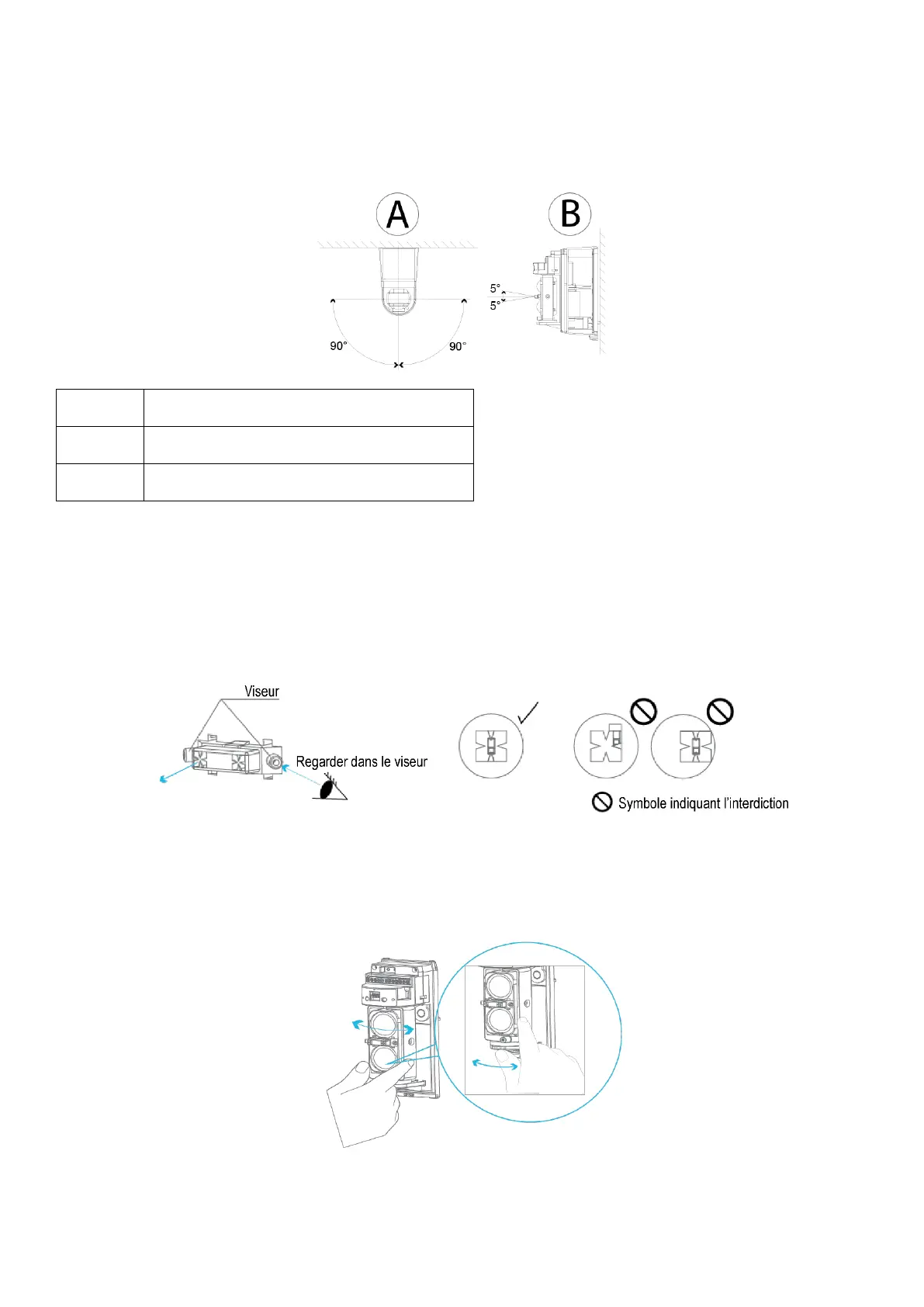

Alignement optique
Le montage terminé, procédez à un alignement optique afin de garantir le bon fonctionnement de l’appareil.
Angles d’alignement
Alignement de l’appareil
1.
Vérifiez que les positions du sélecteur de fréquence de faisceau de la paire émetteur/récepteur sont
identiques. Pour plus d’informations, voir la section Sélecteur de fréquence de faisceau 4 canaux.
2.
En regardant à travers le viseur, réglez les angles horizontal et vertical de manière à placer le détecteur
couplé au centre du champ de vision.
a. Pour un alignement approximatif de l’angle horizontal, saisissez la lentille et déplacez-le vers la
gauche ou la droite.
Pour un alignement précis de l’angle horizontal, tournez le bouton d’alignement horizontal.
