32
Dati e misure soggetti a variazioni senza preavviso

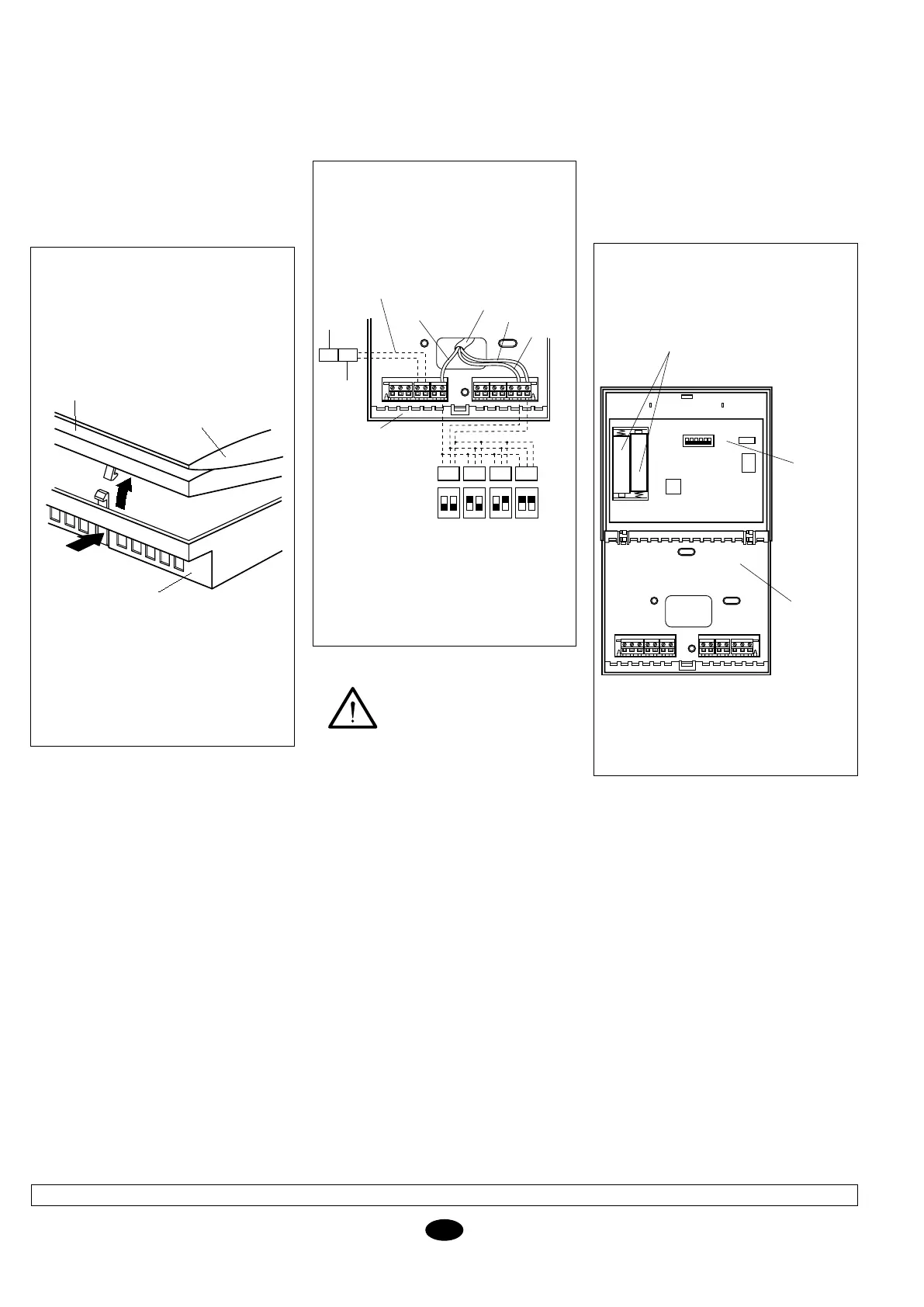

Fissaggio del termostato
Per il fissaggio del termostato a parete si
deve aprire il pannello frontale e lasciare
allo scoperto la base del termostato. A tal
fine procedere come indicato nel disegno
che segue:
1 - Premere la linguetta di plastica situata
alla base del termostato nella direzione
indicata dalla freccia A.
2 - Allo stesso tempo in cui si effettua la
pressione A, muovere il pannello frontale
nel senso indicato dalla freccia B.
Connessioni elettriche stan-
dard del termostato DPC-1
(termostato con comunicazione)
Una volta fissata la base alla parete, effet-
tuare l’allacciamento elettrico del termosta-
to, come indicato nella figura che segue:
digitale si deve impiegare un cavo scher-
mato di 3 x 0,5 mm
2
, con una lunghezza
massima di 100 metri tra il termostato e
l'ultima sonda. I collegamenti da realizzare
sono: R, B e X1.
Per il buon funzionamento del termostato è
imprescindibile aver effettuato correttamente
le connessioni elettriche e aver collocato
le due pile alcaline tipo AAA da 1,5 V nella
parte posteriore del pannello frontale, come
spiegato nella figura che segue:
I
I fori di fissaggio presenti nella base coin-
cidono con quelli delle scatole elettriche
standard.
Se il cavo di connessione non giunge attra-
verso una scatola elettrica, si dovrà fissare
il termostato a parete mediante le viti e i
tasselli forniti.
Tener presente che il foro rettangolare
che si trova al centro della base serve per
il passaggio del cavo delle connessioni
elettriche.



































   







Attenzione!
Per le connessioni tra il termo-
stato e il modulo di controllo si
deve impiegare un cavo scher-
mato di 10 x 0,22 mm
2
con una
lunghezza massima di 100 m. I collegamenti
da realizzare sono R, B e X1 (gli altri 7 cavi
sono necessari se si vuole impiegare un
termostato con relè dotato di morsetti G,
Y1, Y2, O/B e W).
Per le connessioni del sensore remoto si
deve impiegare un cavo schermato di 2 x
0,5 mm
2
con una lunghezza massima di 100
m tra il termostato e il sensore. Le connes-
sioni da realizzare sono RS1 e RS2.
Per il collegamento della sonda remota
Sostituzione delle pile
Quando nel lato superiore del termostato ap-
pare il simbolo di pile esaurite, sarà necessa-
rio sostituirle. Per effettuare tale operazione
si dovrà aprire il termostato, sollevando il
pannello frontale. Per non perdere l'ora e il
giorno della settimana memorizzato, il tempo
impiegato per la sostituzione delle pile non
deve essere superiore a 30 secondi.

















