8
Datos y medidas susceptibles de variación sin previo aviso.
E

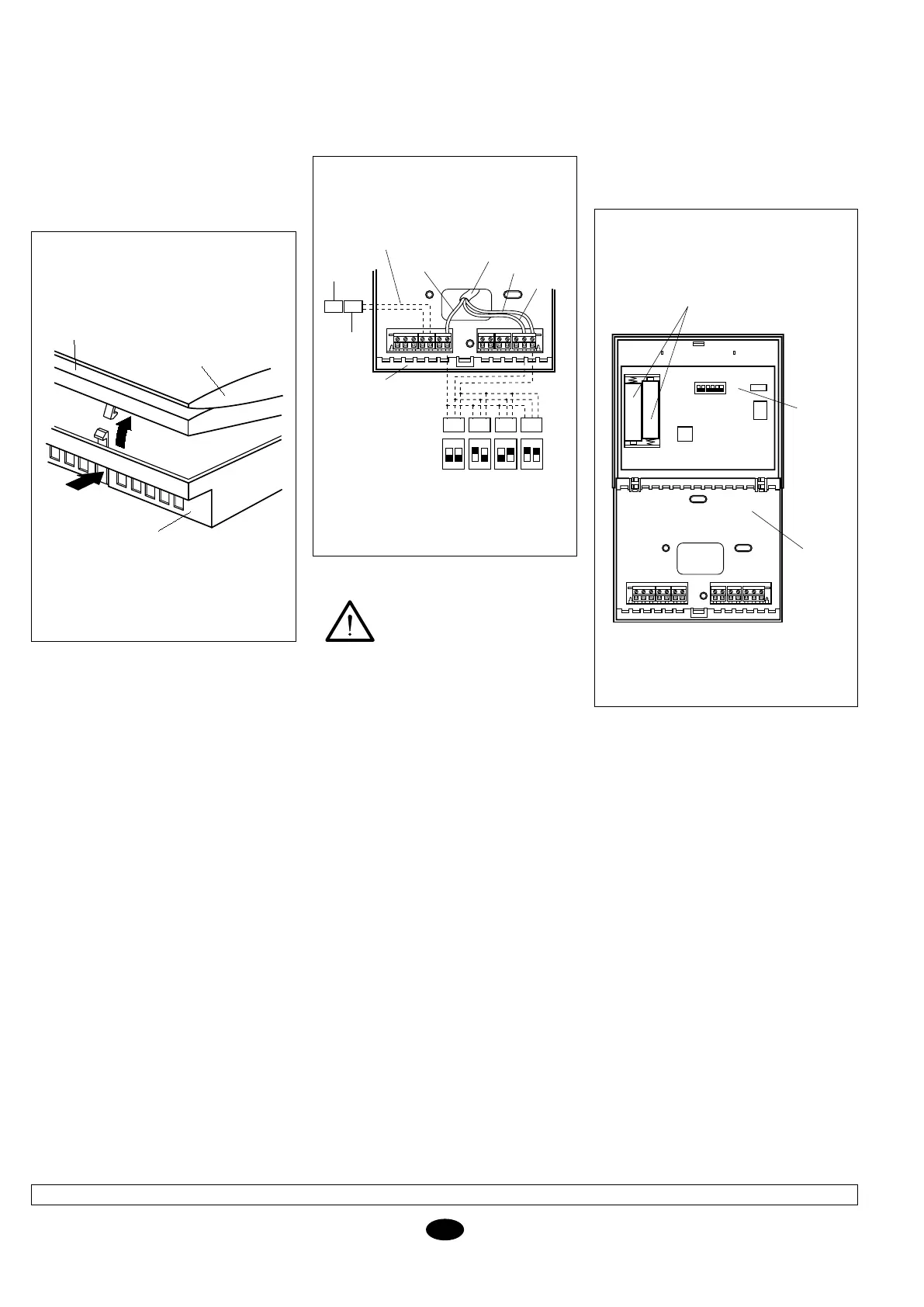

Fijación del termostato
Para fijar el termostato a la pared debemos
abrir el panel frontal y dejar al descubierto
la base del termostato. Para ello proceder
según se indica en el siguiente dibujo:
1- Presionar la legüeta de plástico situada
en la base del termostato en el sentido
que indica la flecha A.
2- Al mismo tiempo que efectuamos la
presión A, hacer vascular el panel frontal
en el sentido que indica la flecha B.
Conexiones eléctricas estan-
dar termostato DPC-1 (para ter-
mostato con comunicaciones)
Una vez fijada la base a la pared, procede-
remos a la conexión eléctrica del termostato
según se indica en la figura siguiente:
100m entre el termostato y la última sonda.
Las conexiones a realizar son: R, B y X1
Para el correcto funcionamiento del ter-
mostato es imprescindible haber efectuado
correctamente las conexiones eléctrica y
haber colocado las dos pilas alcalinas AAA
de 1,5 V que se ubican en la parte posterior
del panel frontal, según se indica en la figura
siguiente:



Los orificios que encontramos en la base
y que están dispuestos para su fijación,
son coincidentes con las cajas eléctricas
estandar existentes en el mercado.
En el caso de que el cable de conexión no
nos llegue a través de una caja eléctrica,
deberemos fijar el termostato a la pared me-
diante los tacos y tornillos suministrados.
Tener en cuenta que el orificio rectangular
que se encuentra en el centro de la base es
para albergar el paso del cable de conexio-
nes eléctricas.
































   
























Precaución
Se debe utilizar cable apan-
tallado de 10 x 0,22 mm
2
con
una longitud máxima de 100 m
entre el termostato y la placa de
control. Las conexiones a realizar son R, B y
X1. (Los otros 7 cables son necesarios si se
quiere utilizar un termostato con relés con
las conexiones G, Y1, Y2, O/B, W).
Para las conexiones del sensor remoto se
debe utilizar cable apantallado de 2 x 0,5 mm
2
con una longitud máxima de 100 m entre el
termostato y el sensor. Las conexiones a
realizar son RS1 y RS2.
Para la conexión de la sonda remota di-
gital se debe utilizar cable apantallado de
3 x 0,5mm
2
con una longitud máxima de
Cambio de pilas
Cuando aparece el símbolo de pila agota-
da en el lado superior del termostato, hay
que cambiar las pilas. Abrir el termostato
levantando el panel frontal y cambiar las dos
pilas. El tiempo de cambio de las pilas es de
30 segundos para no perder la hora y el día
de la semana que esta programado.
