38
Technische Angaben und Maße können ohne vorherige Ankündigung geändert werden.
D

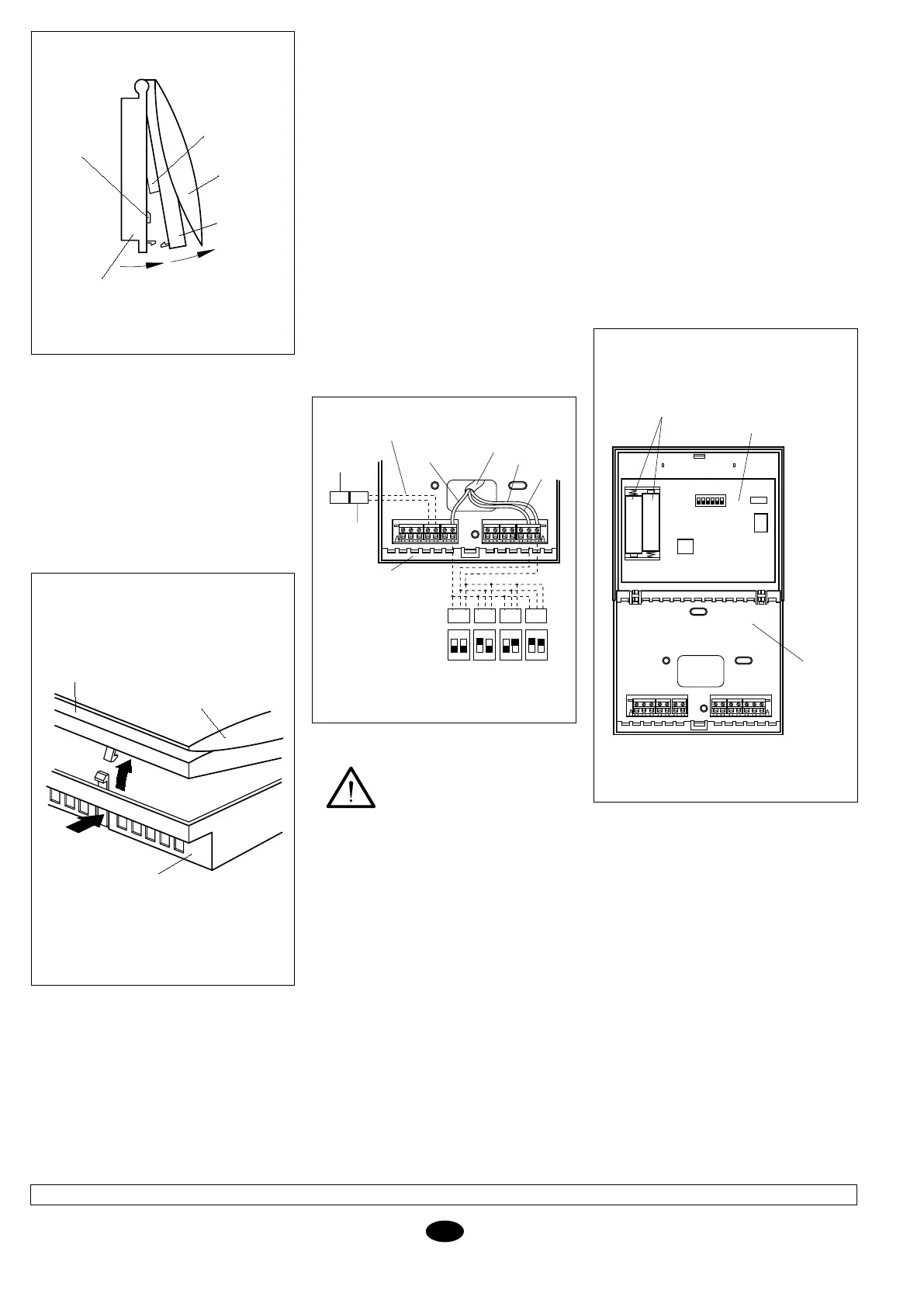

Befestigung des Thermostats
Zur Befestigung an der Wand muss die
Frontplatte abgenommen werden, sodass
die Grundplatte des Thermostats freiliegt.
Hierzu wie folgt vorgehen:
1- Plastikvorsprung an der Grundplatte
des Thermostats in Richtung von Pfeil
A eindrücken.
2- Bei Druck in Richtung A Frontplatte
gleichzeitig in Richtung von Pfeil B auf-
klappen.









Die in der Grundplatte zur Befestigung des
Thermostats vorgesehenen Bohrungen
stimmen mit den Bohrungen von standard-
mäßigen Verteilerdosen überein.
Sollte das Anschlusskabel nicht über eine
Verteilerdose zugeleitet werden, muss der
Thermostat mit den beiliegenden Dübeln
und Schrauben an der Wand befestigt
werden.
Die rechteckige Öffnung im Zentrum der
Grundplatte ist für den Eintritt des elektri-
schen Anschlusskabels vorgesehen.
Elektrische Standardan-
schlüsse Thermostat DPC-1
(für Thermostat mit Kommunikati-
onsmöglichkeit)
Sobald der Thermostat an der Wand befe-
stigt ist, muss dessen elektrischer Anschluss
gemäß der folgenden Abbildung erfolgen:
100 m sein. Angeschlossen werden müssen
RS1 und RS2.
Zum Anschluss des digitalen Fernsensors
muss bewehrtes Kabel 3 x 0,5 mm
2
verwen-
det werden. Der Abstand zwischen Ther-
mostat und letztem Sensor darf maximal
100m betragen. Angeschlossen werden
müssen R, B und X1.
Ein korrekt vorgenommener elektrischer
Anschluss ist Voraussetzung für einen
störungsfreien Betrieb des Thermostats.
Eingesetzt werden müssen ferner zwei Al-
kali-Batterien AAA zu 1,5 V (siehe Skizze).
Das Batteriefach befindet sich hinten in der
Frontplatte.



















































   






Vorsicht:
Zum Anschluss muss bewehr-
tes Kabel (10 x 0,22 mm²)
verwendet werden. Der Abstand
zwischen Thermostat und Steu-
erplatine darf nicht größer als 100 m sein.
Angeschlossen werden müssen R, B und
X1. (Die restlichen 7 Leiter sind erforder-
lich, falls ein Relais-Thermostat mit den
Anschlüssen G, Y1, Y2, O/B, W verwendet
werden soll.)
Für den Anschluss des Fernsensors muss
ebenfalls bewehrtes Kabel (2 x 0,5 mm²)
Verwendung finden. Der Abstand zwischen
Thermostat und Sensor darf nicht größer als
Austausch der Batterien
Sobald oben auf dem Thermostat das Sym-
bol für schwache Batterie auftaucht, ssen
die Batterien erneuert werden. Hierzu den
Thermostat durch Abheben der vorderen
Abdeckung öffnen und zwei neue Batterien
einlegen. Erfolgt der Batterieaustausch in-
nerhalb von dreißig Sekunden, bleiden, die
Uhrzeit und der programmierte Wochentag
erhalten.
