Jøtul F 520 User Manual

26
Deutsch
4.2 Außenluftzufuhr
Durch einen rückseitigen Abzug
Der Jøtul F 520 ist vorbereitet für externe
Verbrennungsluftversorgung von unten. Wenn gewünscht,
kann die Luftversorgung auch nach hinten montiert werden.

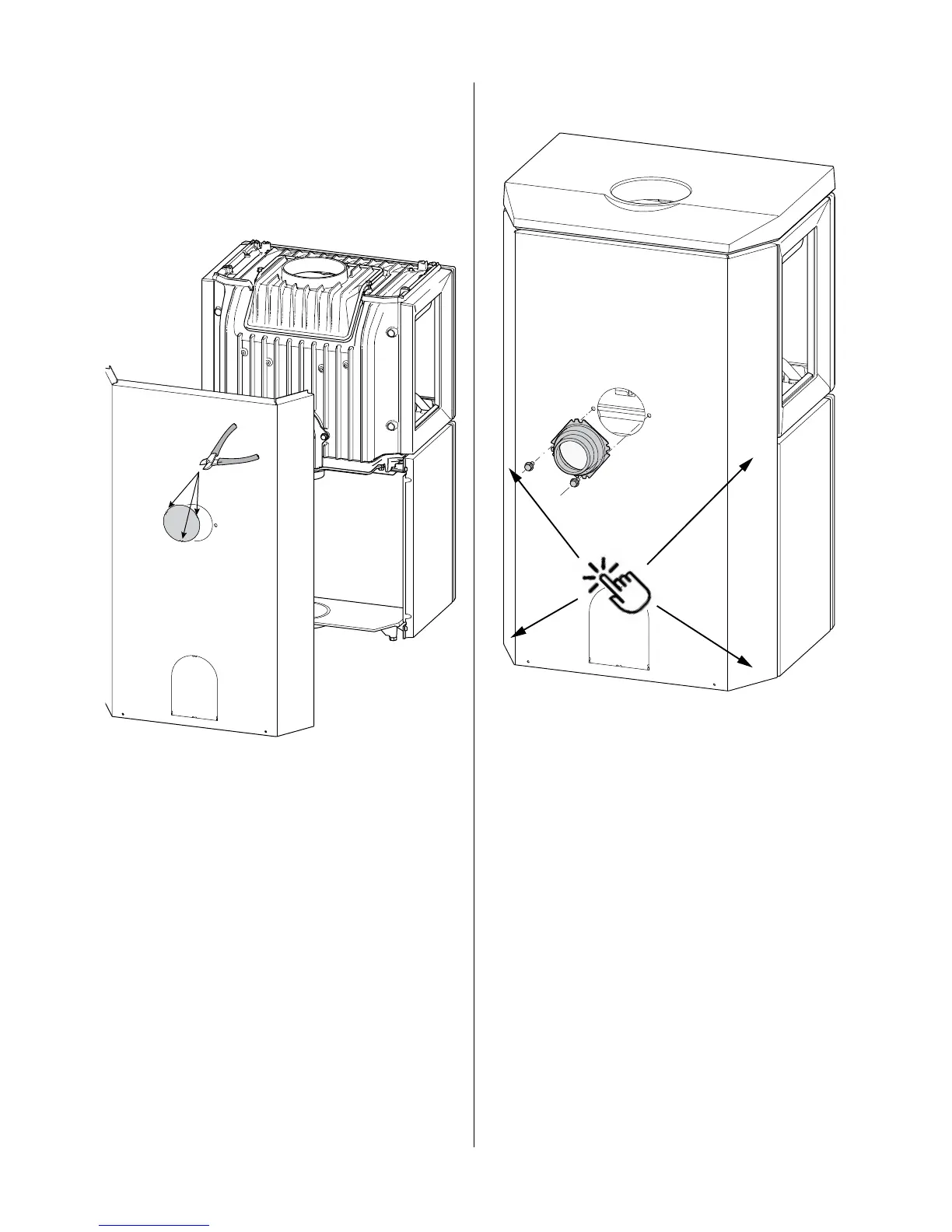

Abb. 6
1. Die vorgestanzte Platte mittels einer Beißzange
abmontieren
Abb. 7
Click
2. DenStutzenfürAußenluftuntenabmontierenundhinten
montieren
3. AngabenzurBefestigungdesØ80/Ø100-Rohrsfürden
Frischlufteinlass (Zusatzausstattung – Art.nr. 51047509
/ 51012164) entnehmen Sie dem Handbuch (Art.nr.
10047508),dasdemAußenluftsetbeiliegt.BefestigenSie
denSchlauchperSchlauchklemmeamAußenluftanschluss.
DieIsolierungdesAußenluftschlauchsendet ca. 100 mm
unter der Brennkammer.

Jøtul F 520 Specifications

General

Fuel Type	Wood
Max Log Length	20 inches
Flue Outlet	Top or Rear
Flue Size	6 inches
Model	F 520
Category	Indoor Fireplace
Type	Freestanding
Firebox Material	Cast Iron
EPA Certified	Yes
Efficiency	75%
Emissions	2.5 g/hr
