31
Deutsch
A
B

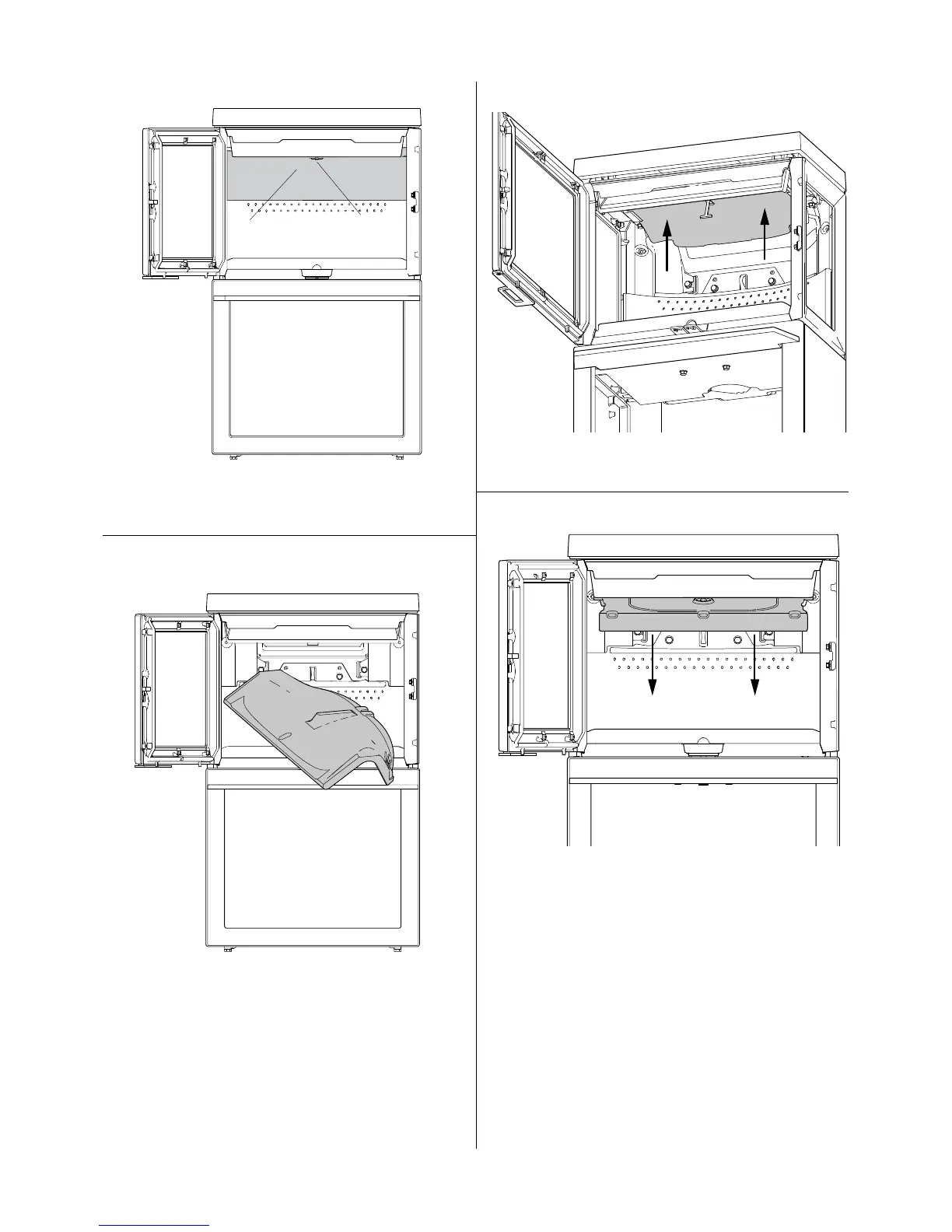

2. Heben Sie zunächst das Leitblech (A) an. Drehen Sie den
Schlüssel (B) um 90° und ziehen Sie ihn ab. Ziehen Sie die
Hinterkante des Leitblechs nach unten.
Abb. 16
3. Drehen Sie eine Ecke zu sich und ziehen Sie sie seitlich heraus.
Abb. 17
A
4. Entfernen Sie danach das Auslassleitblech (A), indem Sie
es zunächst leicht anheben. Drücken Sie anschließend das
Auslassleitblech nach hinten.
Abb. 18
5. Senken Sie das Auslassleitblech ab und heben Sie es heraus.
6. Gehen Sie bei der erneuten Installation in der umgekehrten
Reihenfolge vor.
7.2 Wechsel von Luftkanal und
innerem Boden
Bei der Installation in einer Ummantelung aus Ziegeln oder
einer vorgefertigten Ummantelung und in einem Ofen bzw.
offenen Kamin muss der Einsatz eben ausgerichtet sein

Jøtul F 520 Specifications

General

Fuel Type	Wood
Max Log Length	20 inches
Flue Outlet	Top or Rear
Flue Size	6 inches
Model	F 520
Category	Indoor Fireplace
Type	Freestanding
Firebox Material	Cast Iron
EPA Certified	Yes
Efficiency	75%
Emissions	2.5 g/hr
